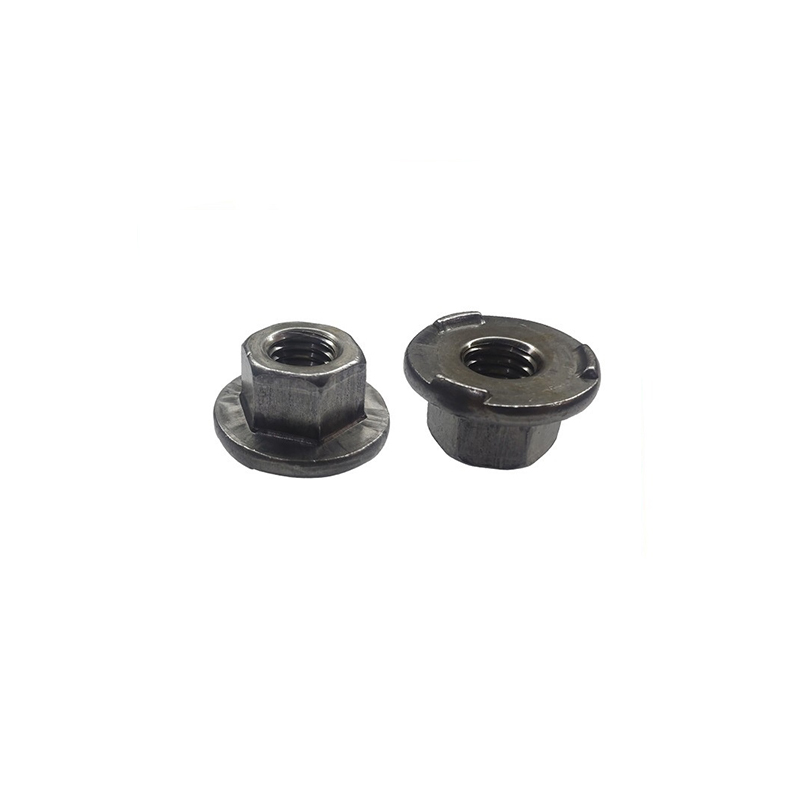

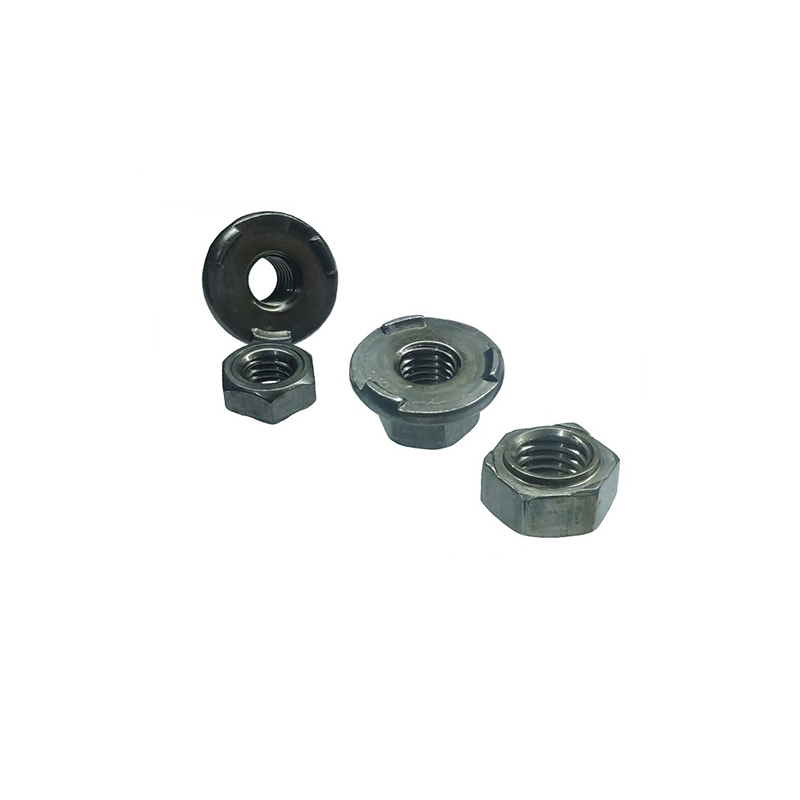

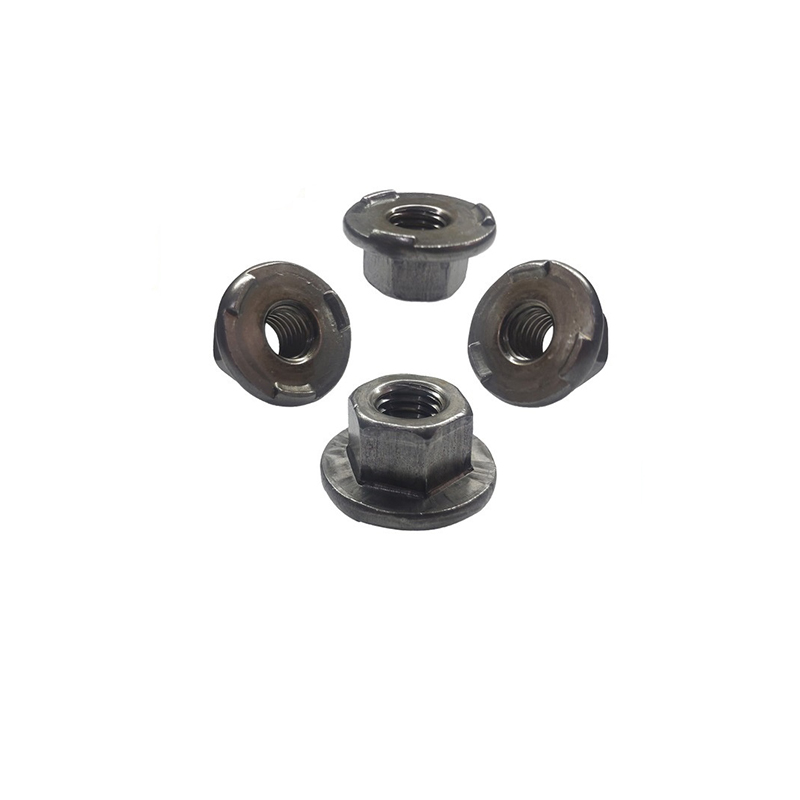

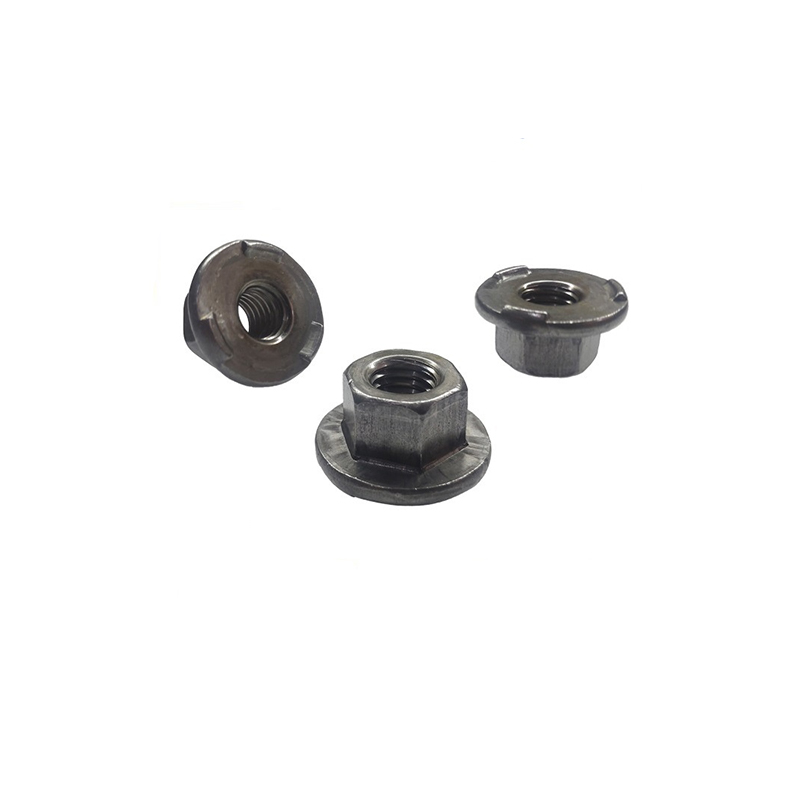

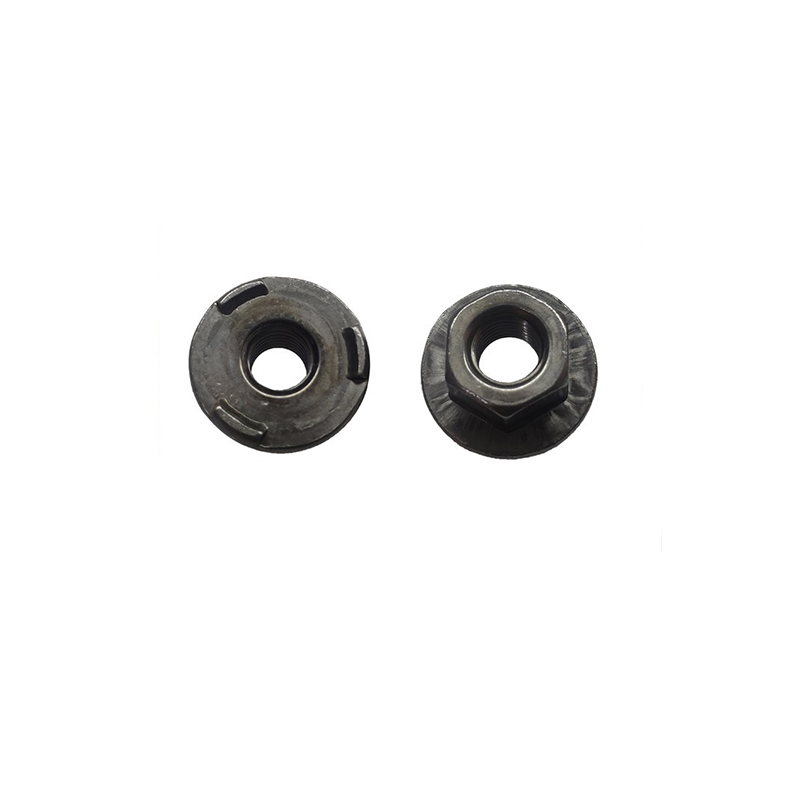

Vysoce účinné šestihranné svařovací matice s přírubou

Příruba na vysoce účinných šestihranných svařovacích pojistných maticích s přírubou také funguje jako vestavěná podložka, což eliminuje potřebu samostatné součásti a zjednodušuje proces upevnění. Pro spolehlivou dodávku spojovacího materiálu spolupracuje mnoho podniků s výrobci Xiaoguo®.

Modelka:Q 364-2012

Odeslat dotaz

Popis výrobku

I když jsou vyráběny ve standardních velikostech, vysoce účinné šestihranné svařovací matice s přírubou jsou docela flexibilní. Můžete je získat s různými průměry přírub ve srovnání s šestihrannou částí, různými typy závitů, jako je metrický hrubý nebo jemný, nebo UNC/UNF a různé výšky. To umožňuje inženýrům vybrat si správné nastavení pro jejich potřeby, ať už jde o to, jakou váhu musí držet, prostorové limity nebo jak moc se musí vlákna zablokovat při spojování věcí dohromady.

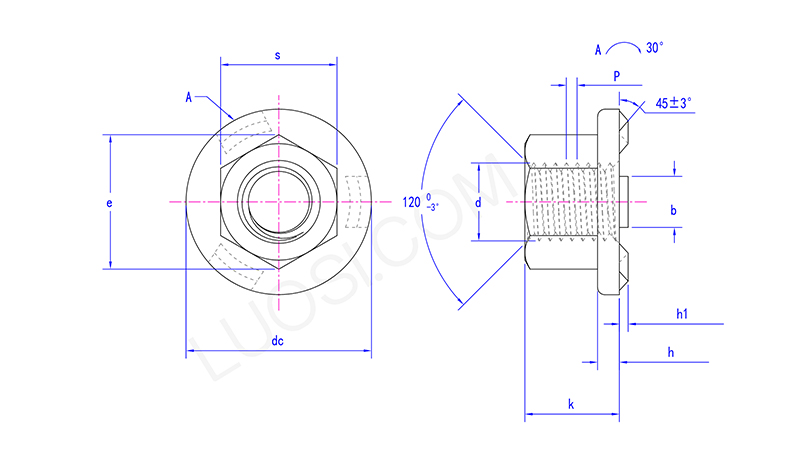

Po	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
stejnosměrný max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
stejnosměrný proud min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	3.75	3.75
h min	1.45	1.75	2.25	2.75	2.75	3.25	3.25
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

výhody:

Vysoce účinné šestihranné přivařovací matice s přírubou jsou dobrou hodnotou, protože kombinují matici a podložku do jednoho kusu. To usnadňuje inventarizaci a montáž. Vzhledem k tomu, že jsou svařeny vysokoteplotním tavením se základním materiálem, aby vytvořily integrální strukturu, mohou být dobře upevněny na místě a neuvolní se vlivem vibrací. Tyto materiály jsou kombinovány s různými povlaky pro zajištění kompatibility s různými základními materiály při svařování a prodloužení jeho životnosti.

“High

Hlavní scénáře aplikace:

Vysoce účinné šestihranné přivařovací matice s přírubou se často používají na místech, jako jsou rámy a karoserie automobilů, zemědělské stroje, stavební stroje, elektrické skříně a konstrukční rámy. To jsou všechna místa, kde potřebujete svařovaný spojovací prvek, který zůstane na místě a neuvolní se vibracemi. Příruba pomáhá udržet věci stabilní při těchto náročných použitích.
