Typ B s dvojitým koncem

Dvojité koncové čepy typu B mají závity na obou koncích a uprostřed leštěnou tyč. Průměr leštěné tyče je přibližně stejný jako průměr stoupání závitu a má dobrou flexibilitu. Svorníky vyrobené dodavatelem Xiaoguo® jsou odolné a splňují prováděcí normu GB/T 900-1988.

Odeslat dotaz

Popis výrobku

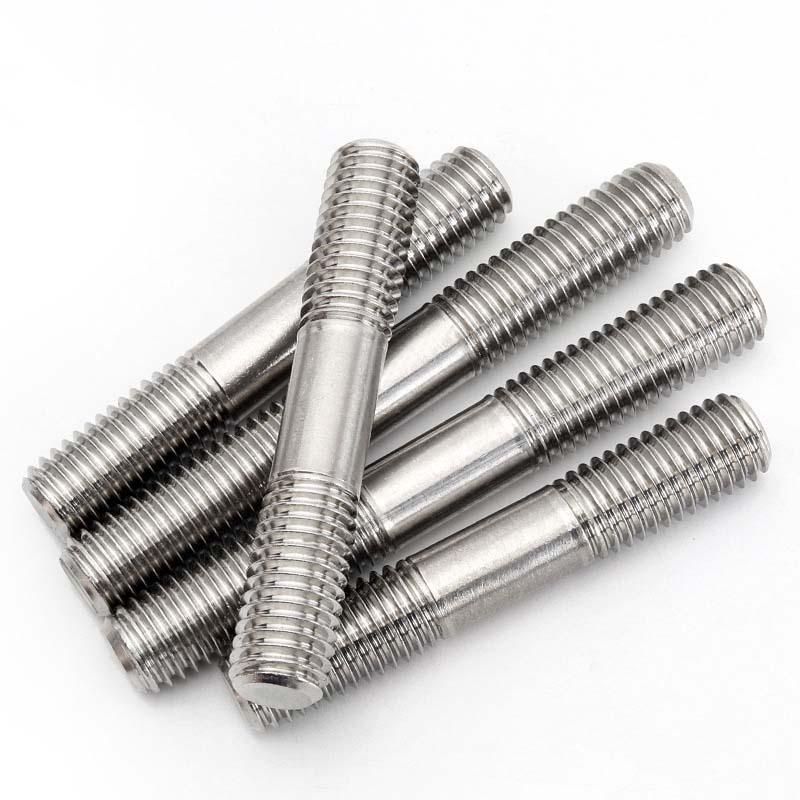

Dvojitý čep typu B je kovová tyč se závity na obou koncích. Délky závitů na obou koncích jsou různé, což se může přizpůsobit spojovacím materiálům různé tloušťky. Průměr střední hladké tyčové části je stejný jako průměr závitu, díky čemuž je použití velmi flexibilní.

Type B Double End Stud

Aplikace a parametry

Dvojité koncové čepy typu B se používají ve strojírenském průmyslu. Při montáži obráběcího stroje jej použijte k upevnění pracovního stolu a lůžka. Krátký konec našroubujte do závitového otvoru lůžka a poté, co dlouhý konec projde pracovním stolem, dotáhněte maticí. Dokáže odolat vibracím při zpracování.

Při opravě motoru se k výměně koncového krytu používají svorníky typu B. Krátký konec je připevněn ke skříni motoru a dlouhý konec je připojen ke koncovému krytu, aby se zajistilo, že se koncový kryt neuvolní, když motor běží, a chrání vnitřní části. Dokážou odolat vibracím a hmotnosti během provozu zařízení, zabránit posunu zařízení a zajistit bezpečnost výroby.

Tyto dvoukoncové čepy B vyřešily problém se zarovnáním. Nejprve zcela zašroubujte svorníky do jedné součásti, poté upravte polohu a nakonec utáhněte matici na volném konci. To je klíčové pro vyrovnání mechanické základny na nerovných podložkách. Dokážou rovnoměrně rozložit zátěž. Rovnoměrný záběr závitů na obou koncích může zabránit nerovnoměrnému namáhání nosného systému nebo spojů mostů.

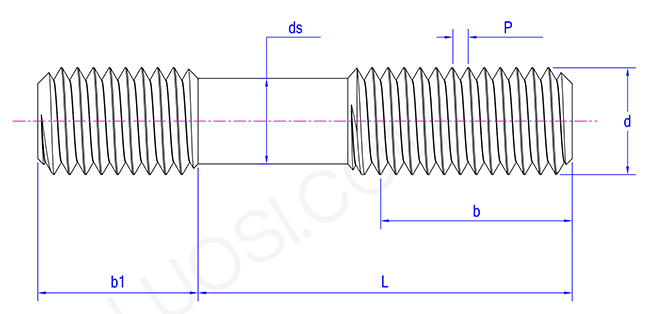

Parametry produktu

Po	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 max	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Výhody

Dvojité koncové čepy typu B se vyznačují silnou přizpůsobivostí. Protože jsou délky závitů na obou koncích různé, lze na jednu stranu zašroubovat silnější základní díl a na druhé straně upevnit tenčí díl maticí, bez potřeby dalších podložek. Například při upevňování základny zařízení je krátký konec zašroubován do betonového základu a dlouhý konec prochází zadním krytem a je utažen maticí. Obsluha je jednoduchá.
