Svařovací stud pro projekce typu U3

Svařovací čepy typu U3 je snadno svařovatelné na ocelové povrchy a jejich metrická vlákna dokonale zapadají do standardních matic. Je vysoce vhodný pro rychlé připojení v kovových projektech. Dodavatel Xiaoguo® přísně dodržuje standardy IFI 148-1-2002.

Modelka:IFI 148-1-2002

Odeslat dotaz

Popis výrobku

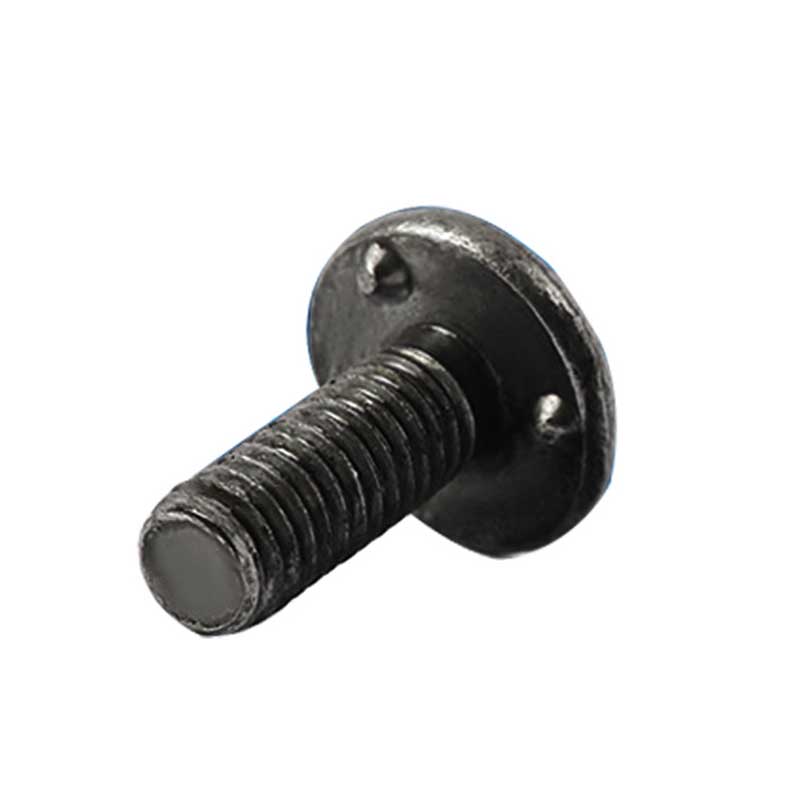

Svařovací stud pro projekce typu U3 je upevňovací část speciálně navržená pro svařovací instalace. Ze vzhledu jsou pod hlavou tohoto čepu tři symetricky distribuované malé výčnělky a tyto tři výčnělky jsou klíčové struktury používané pro svařování.

Aplikace a parametry

Mon	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40 \| 48	32 \| 40	32 \| 36	24 \| 32	20 \| 28 \| 32	18 \| 24 \| 32	16 \| 24 \| 32	13 \| 20 \| 28
DK Max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DK Min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
K Max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
D0 My	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

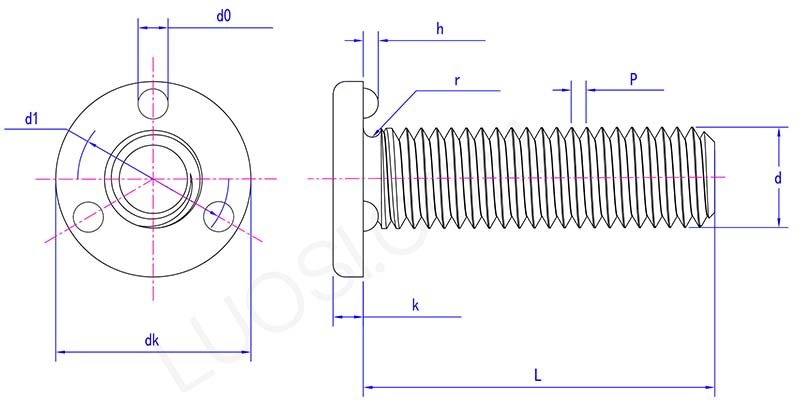

Type U3 projection weld stud parameter

K opravě kabelových svazků přívěsu lze použít promítání pro projekci typu U3. Mohou vyřešit problém kabelových spojů uvíznutí v kabelovém svazku přívěsu. Přivařejte je přímo do rámu přívěsu každých 12 palců. Jeho prstencový svařovací kroužek se důkladně roztaví a rychlost svařování je rychlá. Příklad kabelového svazku upínače je upevněn na čep bez nutnosti vrtání. Na drsných silnicích je jeho seismický výkon lepší než výkon spojovaných podpůrných.

Pro konstrukci držáků solárních panelů se používají promítací cvočky typu U3. Pokud chcete nainstalovat solární kolejnice na tenkou zvlněnou střechu, mohou zabránit úniku. Služte solární železnici přes střešní panel do purlinu níže. Těsnění horkého roztříštěnosti může zabránit pronikání vody. Opravte vodicí kolejnici přímo do čelních šroubů.

Typ U3 Projection Svařovací čepy pro fixaci dopravního kolejnice. Vodicí šrouby na tenkém rámu spadly, takže jej můžete použít k posílení držáku. Svařte podél rámu každých 18 palců. Opravte vodicí zábradlí k čelníkům pomocí šroubů. Snižte prostoje v potravinářských továrnách způsobených oddělením vlákna.

Svařování

Svařovací čepy typu U3 Během svařování mohou tři výčnělky pod hlavou plně kontaktovat povrch obrobku. Prostřednictvím tepla generovaného svařovacím proudem se výčnělky a obrobku rychle roztaví a fúzí dohromady a vytvářejí velmi stabilní spojení, které vydrží značné tahové a smykové síly.
