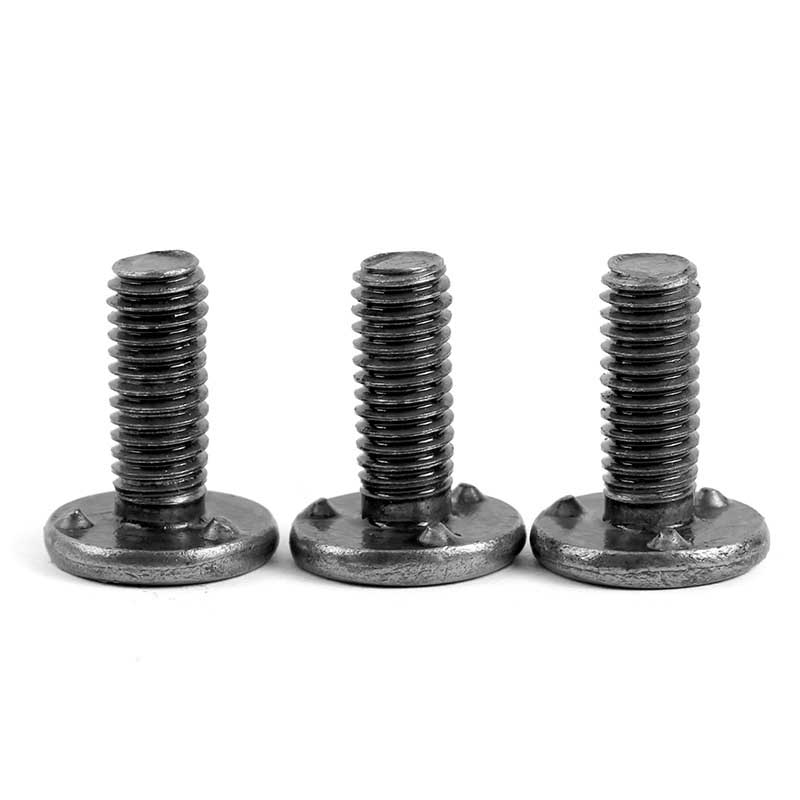

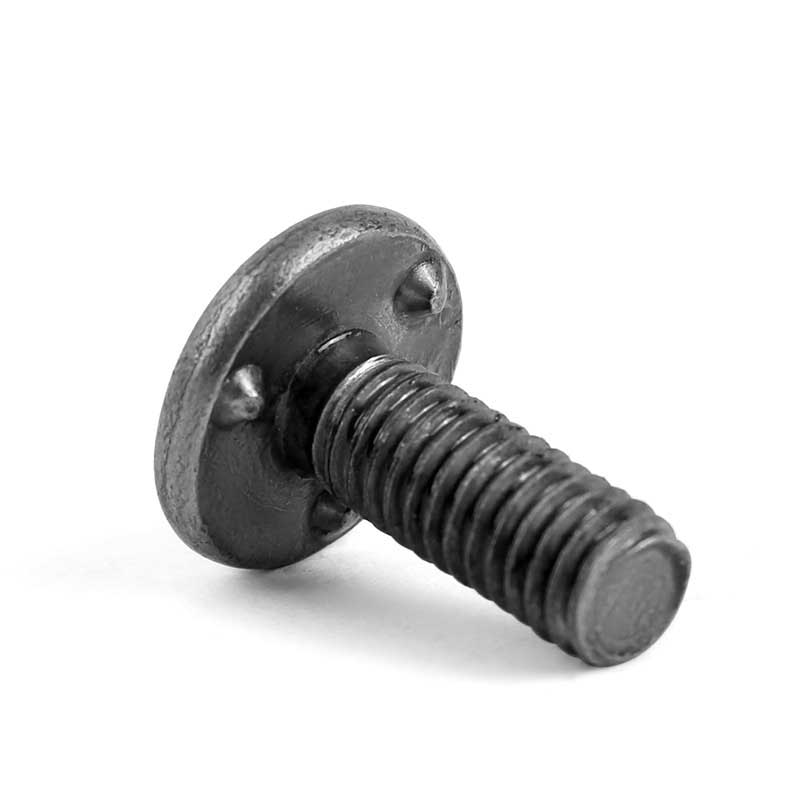

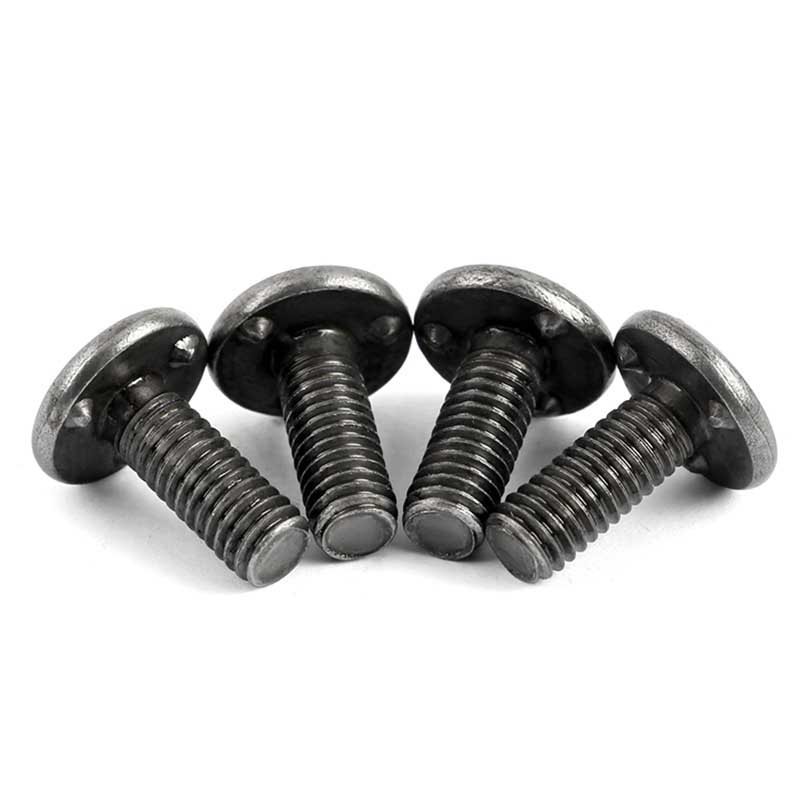

Přivařovací šroub S Metrickým Závitem

K navaření na kovový povrch se používá přivařovací šroub s metrickým závitem, pro spojování dalších součástí se pak používají metrické závity. Společnost Xiaoguo® má dostatečné zásoby zboží na skladě. Jsou vhodné pro kovovýrobu, automobilové panely nebo průmyslové rámy.

Modelka:DIN 34817-2001

Odeslat dotaz

Popis výrobku

Po	M5	M6	M8	M10	M12	M14
P	0.8	1	1.25	1.5	1.5	1.5
max	2.4	2.8	3.7	4.4	4.6	4.6
dk max	10	12	16	20	24	28
dk min	9.64	11.57	15.57	19.48	23.48	27.48
d1 min	7.85	9.75	13.25	17.15	21.15	25.20
d1 max	8.21	10.11	13.68	17.58	21.67	25.72
h max	0.8	0.8	1.2	1.4	1.6	1.6
h min	0.7	0.7	1.1	1.3	1.5	1.5
k max	2.2	2.7	3.2	4.2	5	5.8
k min	1.8	2.3	2.8	3.8	4.6	5.4
r min	0.1	0.15	0.15	0.15	0.15	0.2
e max	1.7	1.7	2.2	2.2	2.2	2.7
e min	1.3	1.3	1.8	1.8	1.8	2.3
b1 max	3.9	4.4	5.9	7.9	9.4	11.5
b1 min	3.1	3.6	5.1	7.1	8.6	10.5
dmax	5.3	6.4	8.4	10.5	13	15

Přivařovací šroub s metrickým závitem je připevněn k obrobku přivařením. Tento typ šroubu se dodává v provedení s hlavou i bez hlavy. Podle závitu jej lze dále rozdělit na šrouby přivařované s vnějším závitem a šrouby přivařované s vnitřním závitem. Specifikace jsou obecně od M5 do M14.

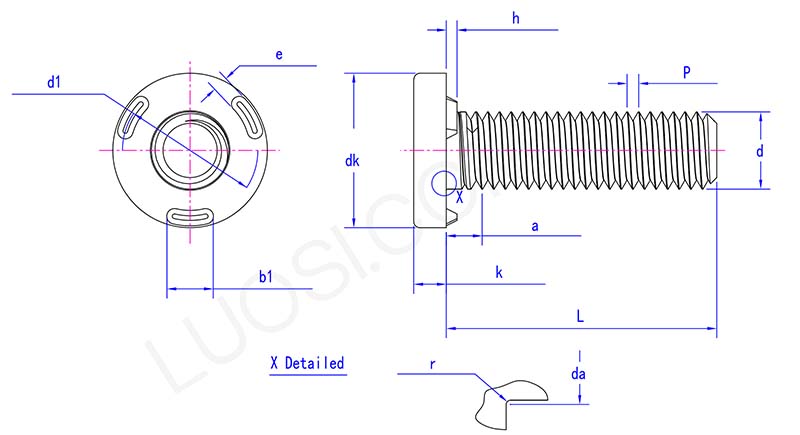

Weld screw with metric thread parameter

Lze použít v

Přivařovací šrouby s metrickým závitem se používají k opravě držáků výfuku. Lišroubotvory držáku výfuku jsou opotřebené, lze je opravit jejich použitím. Vyčistěte body bodových svarů na rámu, nainstalujte šrouby a proveďte bodové svařování skrz otvory na podložkách. Utáhněte držák pomocí šroubů. Zabere to jen 3 minuty a není potřeba převrtávání ani klepání. Dokáže odolat silničním vibracím bez uvolnění.

Přivařovací šroub s metrickým závitem slouží k modernizaci držáků dopravníku. Pokud potřebujete přidat senzory ke stávajícímu dopravníku, použijte je k rychlé instalaci držáků. Přivařte šrouby M8 k požadovaným vodicím lištám rámu. Do klíčových konstrukcí není potřeba vrtat otvory. Držák snímače je přímo připevněn k novému závitu pomocí šroubů. Šetří čas nutný pro přepojování při renovaci a instalaci.

Přivařovací šrouby se používají pro instalaci hydraulického potrubí. Pokud je nutné upevnit hydraulickou hadicovou sponu na zařízení, jejich použití může zabránit otřesům. Přivařte šrouby M6 podél rámu každých 18 palců. Držák přípravku je přímo připevněn ke šroubu pomocí šroubů. Snesou nepřetržité vibrace lépe než šrouby do plechu. Zabraňte opotřebení hadice třením.

Vlastnosti produktu

Vlastnost přivařovacího šroubu s metrickým závitem spočívá v použití způsobu fixace přivařením. Ve srovnání s běžným mechanickým spojením může svařování způsobit, že šrouby a základní materiál vytvoří těsnější spoj, téměř integrovaný. Provedení metrických závitů lze vhodně sladit s maticemi nebo součástmi s vnitřním závitem, což v budoucnu usnadní montáž dalších dílů. Navíc rozměrová přesnost závitů odpovídá metrickým normám, díky čemuž je vysoce univerzální.
