Zápustné vnější ozubené pojistné podložky

Zápustné podložky s vnějším ozubením z továrny Xiaoguo® mají kónický design, stejně jako běžná pružina. Dokážou neustále udržovat stálou přítlačnou sílu, takže spojení zůstane těsné, i když se díly časem uvolní nebo opotřebí.

Odeslat dotaz

Popis výrobku

Vybíráme různé materiály a povrchové úpravy pro zapuštěné podložky s vnějším ozubením podle toho, kde a jak budou použity, a také podle požadavků na výkon, aby vyhovovaly všem druhům pracovních podmínek.

Pružinová ocel / uhlíková pružinová ocel

Jedná se o nejrozšířenější a nákladově nejefektivnější základní materiál. Funguje dobře pro výrobu zapuštěných podložek s vnějším ozubením, s dobrou tvrdostí, stabilní elasticitou a slušnou odolností proti únavě.

Po tepelném zpracování zůstává jejich elasticita stabilní a nejsou náchylné k deformaci při dlouhodobých vibracích.

Náklady na suroviny jsou nízké a celková nákladová výkonnost je vysoká.

Litina je náchylná k rezivění a před použitím ve vlhkém prostředí musí být povrchově ošetřena.

Nerez

Countersunk External Tooth Lock Washers

1.A2 (304) nerezová ocel

Má vynikající odolnost proti korozi a snese většinu slabých kyselin, slabých zásad, vlhkého prostředí a oxidačního prostředí.

Tvrdost je přibližně 220 - 300 Tvrdost podle Brinella a její elasticita je nižší než u pružinové oceli.

Povrch je lesklý a materiál je nerezová ocel. Obvykle není nutná žádná další povrchová úprava; je potřeba pouze pasivační ošetření.

Zápustné externí zubní podložky z nerezové oceli 304 jsou vhodné pro potravinářské stroje, lékařské vybavení, vnitřní vlhké zařízení a obecně venkovní prostředí.

2.A4 (316) nerezová ocel:

Odolnost proti korozi je výrazně lepší než 304.

Odolný vůči slané mlze, mořské vodě a chemické erozi, je preferovaným materiálem pro mořské prostředí a chemické závody.

Cena je asi o 30 % až 50 % vyšší než u oceli 304. Ale při použití ve vysoce korozivních podmínkách vydrží mnohem déle než běžná nerezová ocel.

Fosforový bronz

Fosforový bronz je slitina mědi, cínu a fosforu. Nemá magnetismus, dobře vede elektřinu, nevytváří jiskry a také dobře odolává korozi.

Po zpevnění zpracováním za studena si stále zachovává dobrou elasticitu.

Přestože její tvrdost a pevnost jsou nižší než u pružinové oceli, její celkový výkon je nejvýraznější ze všech tří.

Cena je vyšší než cena pružinové oceli a její elasticita není tak dobrá jako u pružinové oceli.

Fosforové bronzové zapuštěné externí ozubené podložky jsou vhodné pro elektrické skříně v nevýbušném provedení, zařízení na ropný plyn, přesné přístroje citlivé na magnetismus a elektrické uzemnění v prostředí s mořskou vodou.

Countersunk External Tooth Lock Washers

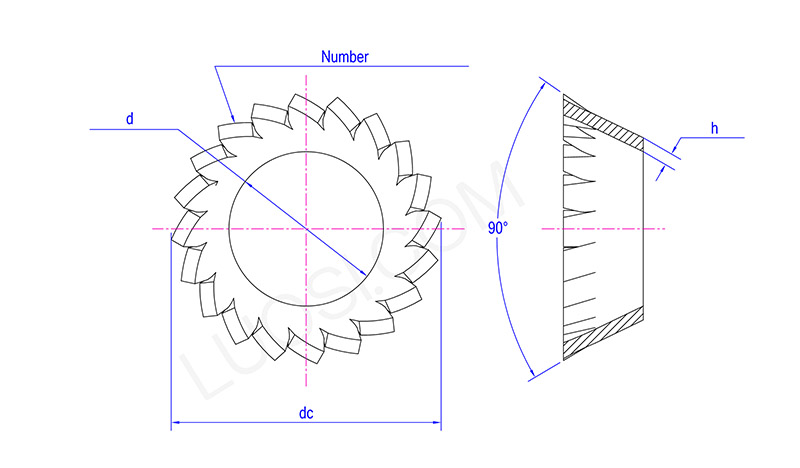

Po	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
stejnosměrný proud	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Počet Počet zubů min	10	12	12	14	14	16	18	20	26	28	30
