Kuželové pojistné podložky se zápustným vnějším zubem

Tovární Xiaoguo® zapuštěné vnější ozubené kónické pojistné podložky mají vestavěný zapuštěný tvar. Když je vložíte, sedí na úrovni nebo pod povrchem součásti, takže celá vnější plocha skončí hladká a plochá.

Odeslat dotaz

Popis výrobku

Tyto kuželové pojistné podložky se zapuštěným vnějším zubem jsou kuželovité pojistné kroužky se zapuštěným profilem a zuby kolem vnějšího okraje. Zapuštěný tvar jim umožňuje zapadnout přímo do zapuštěných montážních otvorů, takže hlava šroubu končí v jedné rovině s povrchem dílu nebo pod ním. Při utažení šroubu se kuželová část tlačí zpět stálým tlakem pružiny a vnější zuby se zakousnou do základního materiálu. To zabraňuje uvolnění upevňovacího prvku, když věci vibrují nebo se pohybují pod zatížením.

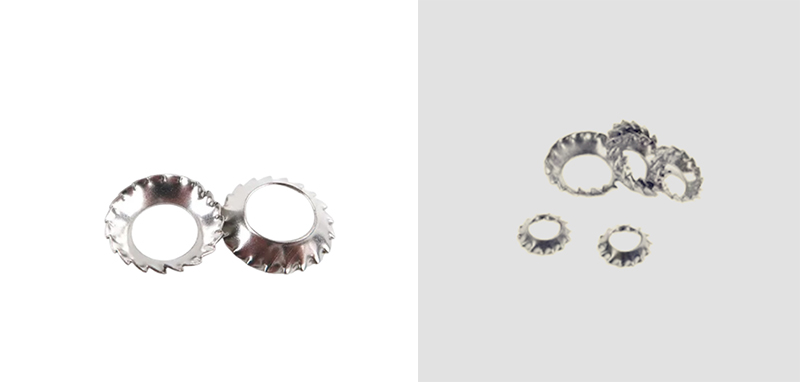

Countersunk External Tooth Serrated Conical Lock Washers

Průvodce instalací

Zde je instalační příručka pro zapuštěné vnější zubové ozubené kónické pojistné podložky. Můžete jej použít jako referenci pro vaši operaci.

（1）Specifikace výběru

Přizpůsobte odpovídající vnitřní a vnější průměry zapuštěných vnějších zubů vroubkovaných kuželových pojistných podložek se specifikacemi zapuštěných šroubů. Specifikace musí být konzistentní, aby nebyly příliš velké nebo příliš malé, což by mohlo ovlivnit lícování a účinek proti uvolnění.

（2）Směr instalace (klíčový bod)

Kónická konvexní plocha + vnější plocha zubu směřující k hlavě šroubu

Plochý zadní povrch by měl být pevně připojen k povrchu plechu obrobku

Neinstalujte v opačném směru. Instalace v opačném směru ztratí funkce pružného předpětí a zajištění povrchu zubů.

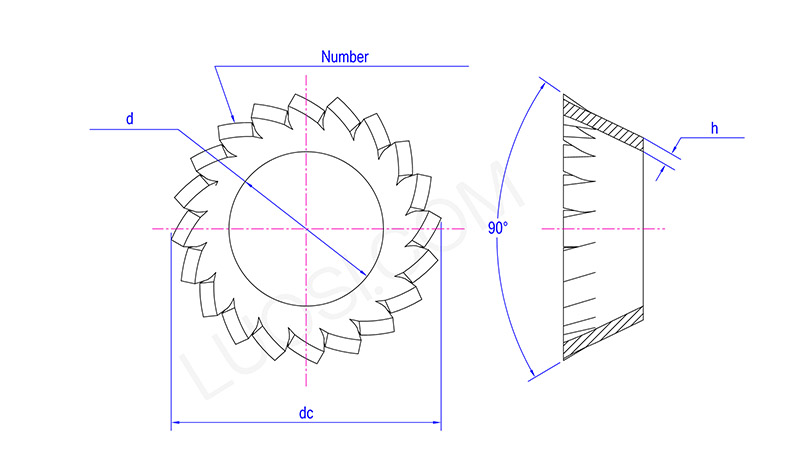

Countersunk External Tooth Serrated Conical Lock Washers

Po	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
stejnosměrný proud	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Počet Počet zubů min	10	12	12	14	14	16	18	20	26	28	30

(3) Vyrovnejte podložku správně

Nasuňte zapuštěné vnější ozubené kónické pojistné podložky na zapuštěný šroub a poté vložte celou sadu do montážního otvoru. Vnitřní kužel podložky se sám vyrovná tak, aby odpovídal úhlu hlavy šroubu.

(4) Nejprve utáhněte rukou

Začněte otáčením šroubu rukou. Držte ji naplocho proti podložce a ujistěte se, že je rovná – žádné naklánění.

(5) Utáhněte na standardní utahovací moment

Použijte klíč a utáhněte na obvyklý moment. Stiskněte ho jen tolik, aby se kužel trochu zploštil, aby se trochu napnul, a nechte vnější zuby jemně zakousnout do povrchu.

(6) Pár věcí, na které si dát pozor

Neutahujte příliš – dodržujte doporučený utahovací moment. K utloukání nepoužívejte rázový utahovák.

Nikdy neskládejte podložky – na každý šroub použijte pouze jednu. Jejich stohování vytváří nerovnoměrný tlak, ohýbá podložku a ničí její uzamykací schopnost.
