Šestihranné přivařovací matice DIN 929

Jako čínský dodavatel má společnost Xiaoguo® vždy přinášet šestihranné svařovací matice DIN 929 nejvyšší kvality s extrémně vysokou pevností spojení a robustní konstrukcí. Svařovací body se vlivem vibrací neuvolní a jsou vhodné pro zařízení s častými vibracemi. Před nákupem můžete požádat o bezplatné vzorky k testování.

Modelka:JIS B1196-1.1-1982

Odeslat dotaz

Popis výrobku

Norma definovaná normou DIN 929 pro šestihranné přivařovací matice DIN 929 specifikuje specifikace hrubého a jemného závitu pro M3 až M16 a jasně definuje klíčové rozměry včetně šířky hrany a výšky matice. Tyto matice jsou většinou přesnosti třídy A a jsou obvykle vyrobeny z oceli s obsahem uhlíku nejvýše 0,25 %. Mohou být použity ve spojení se šrouby různých výkonnostních tříd.

（1）Metrická tabulka velikostí hrubého závitu (jednotka: mm)

Specifikace závitu d1	Rozteč P	Maximální šířka protilehlých stran s (max)	Maximální výška matice m (max)	Minimální šířka úhlopříčky e (min)	Hmotnost na tisíc kusů (kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

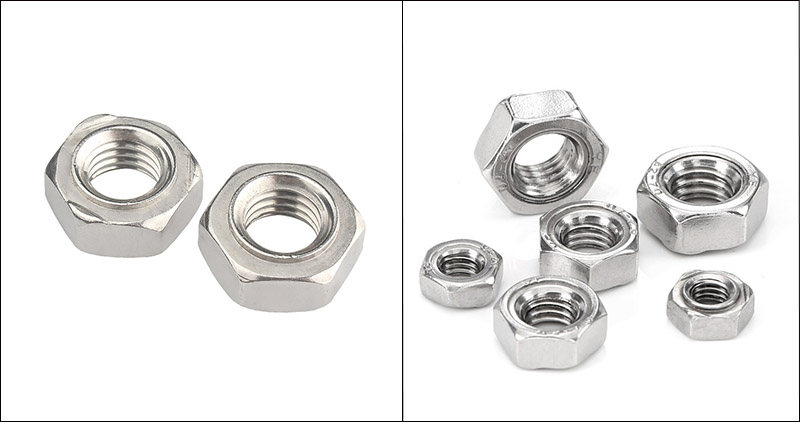

DIN 929 Hexagon Weld Nuts

（2）Jemná specifikace závitu

Pro aplikace vyžadující přesnější nastavení podporují šestihranné přivařovací matice DIN 929 také metrické šrouby s jemným závitem se specifikacemi v rozsahu od průměru 8 mm do 16 mm. Níže jsou uvedeny kombinace průměrů a stoupání pro volitelné šrouby s jemným závitem:

M8: Stoupání jemného závitu je 1 mm (standardní hrubý závit má stoupání 1,25 mm).

M10: Stoupání jemného závitu může být 1 mm nebo 1,25 mm (standardní hrubý závit je 1,5 mm).

M12: Stoupání jemného závitu lze zvolit jako 1,25 mm nebo 1,5 mm (standardní hrubý závit je 1,75 mm).

M14 / M16: Poskytněte závity s jemným stoupáním 1,5 mm.

DIN 929 Hexagon Weld Nuts

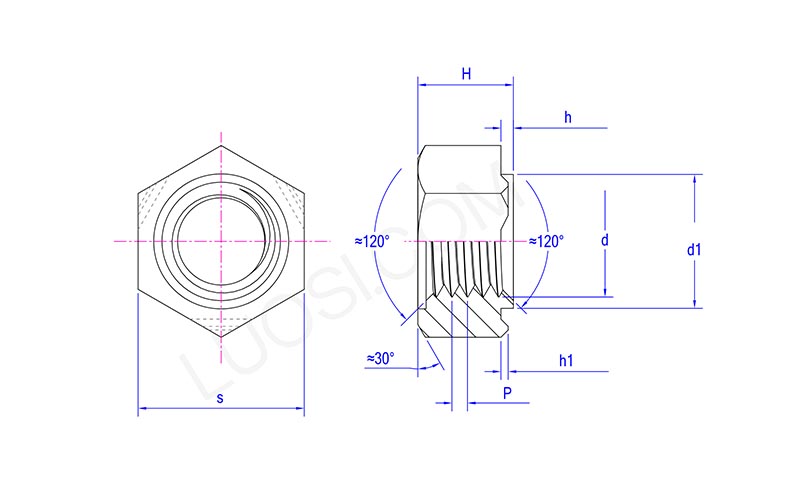

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Výběr materiálu

Výběr materiálu pro šestihranné přivařovací matice DIN 929 přímo ovlivňuje jejich svařovací výkon, mechanickou pevnost, odolnost proti korozi a cenu.

（1）Svařovací výkon

Pro bodové odporové svařování by měl být obsah uhlíku v materiálu matice ≤ 0,25 %. V opačném případě se v tepelně ovlivněné oblasti svařování pravděpodobně vyskytnou praskliny nebo křehké lomy.

Nízkouhlíková ocel je nejlepší volbou, protože má široké svařovací okno, menší rozstřik a stabilní svar.

Při svařování středně uhlíkové oceli/legované oceli (např. 35K, 40Cr) je nutné přísně kontrolovat parametry (proud, čas, rychlost ochlazování). V případě potřeby je třeba zvolit předehřívání nebo pomalé chlazení.

Nerezová ocel má dobrý svařovací výkon, ale musí být přizpůsobena základnímu materiálu z nerezové oceli a měly by být použity specifické elektrody.

（2）Požadavky na mechanickou pevnost

Třída 4,8 / 6,8 (nízkouhlíková ocel): Vhodné pro obecné plechové spoje a nenosné oblasti.

Třída 8,8 / 10,9 (středně uhlíková ocel/legovaná ocel): Vhodné pro konstrukce, které potřebují odolávat značnému tahu nebo vibracím (jako jsou podvozky automobilů, sedadla).

A2-70 / A4-70 (nerezová ocel): Pevnost se pohybuje mezi třídou 6.8 a třídou 8.8, která je schopna splnit většinu požadavků na střední zatížení.

（3）Prostředí odolné proti korozi

Vnitřní suché prostředí: Nízkouhlíková ocel + galvanické zinkování je dostačující.

Odolnost vůči venkovní vlhkosti: Nízkouhlíková ocel + žárové zinkování nebo povlak Dacromet.

Vysoký obsah soli / mořské prostředí: Nerezová ocel 316 (A4-70) nebo 304 (A2-70) s pasivační úpravou.

Jídlo/Zdraví: Nerezová ocel 304 v přirozené barvě.

（4）Kontrola nákladů

Cena nízkouhlíkové oceli je nejnižší, zatímco cena nerezové oceli je přibližně 2 až 3krát vyšší než cena nízkouhlíkové oceli.

Při splnění požadavků na výkon by se měly upřednostňovat šestihranné přivařovací matice z nízkouhlíkové oceli DIN 929, aby se snížily pořizovací náklady.
