Šestihranné přivařovací matice s hlubokým límcem

Vyberte si nejnovější přivařovací matice Xiaoguo® Hexagon Deep Collar Projection vyrobené v Číně. Standardní šestihranná hlava dokonale ladí s běžným klíčem. Šestihranný design zabírá malou plochu, takže je vhodný pro upevnění a svařování v omezených prostorech. Po dokončení svařování lze šrouby přímo utáhnout.

Modelka:JIS B1196-1.1-1982

Odeslat dotaz

Popis výrobku

Tři přivařovací výstupky ve spodní části svařovacích matic Hexagon Deep Collar Projection Weld Nuts jsou klíčovými konstrukčními prvky, které je odlišují od běžných matic. Tyto tři body jsou rovnoměrně rozmístěny pod úhlem 120° a během procesu odporového bodového svařování hrají následující čtyři hlavní role:

(1) Proud je koncentrovaný a nejprve taje.

Plocha průřezu vyčnívajícího bodu je menší než plocha matice. Při průchodu svařovacího proudu proudová hustota prudce vzrůstá v místě vyčnívajícího bodu, generuje intenzivní odporové teplo, což způsobuje, že se vyčnívající bod roztaví přednostně před tělem matice a základním kovem.

（2）Tři body určují rovinu s adaptivními nerovnostmi

Tři body určují rovinu. I když jsou na povrchu základního materiálu mírné nerovnosti (jako jsou olejové skvrny, drobné hrbolky a prohlubně), nebo pokud není spodní povrch šestihranných přivařovacích matic s hlubokým límcem zcela rovný, tři vyčnívající body mohou zajistit, že alespoň tři body jsou ve stabilním kontaktu se základním materiálem. To výrazně snižuje citlivost svařovacího procesu na kvalitu povrchu obrobku a zlepšuje úspěšnost svařování.

(3) Vytvořte tři symetrická svarová jádra s rovnoměrnou svařovací silou

Tři výstupky se při použití energie roztaví současně a pod tlakem se vytvoří tři rovnoměrně rozložená svarová jádra. V porovnání s jednobodovým nebo dvoubodovým svařováním má tříbodová struktura za následek rovnoměrnější rozložení svařovací síly a silnější odolnost proti kroucení a vytažení.

（4） Omezení roztaveného kovu a snížení rozstřiku

Konstrukce výčnělku omezuje roztavený kov na místní oblast, kde se výčnělek nachází. Působením tlaku elektrody se roztavený kov v omezené míře šíří směrem ven, takže je méně pravděpodobné, že bude vytlačen a vytvoří se rozstřik.

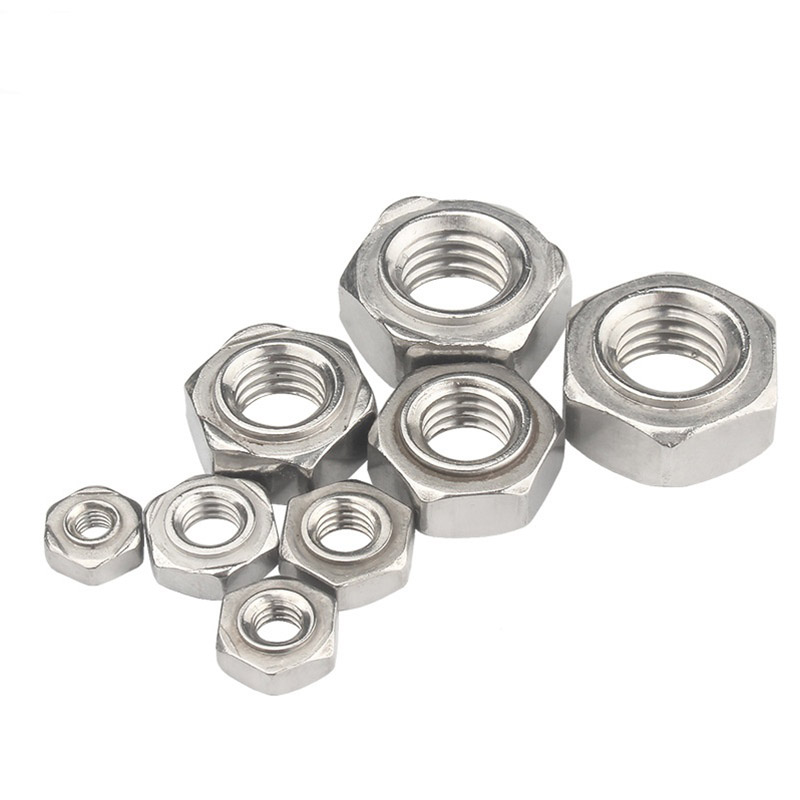

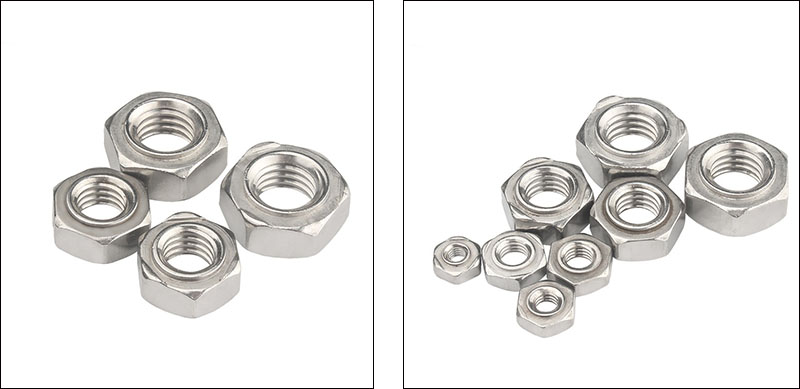

Hexagon Deep Collar Projection Weld Nuts

Denní kontrola

Šestihranné projekční matice s hlubokým límcem jsou trvale připevněny k obrobku prostřednictvím odporového bodového svařování. Za normálních podmínek používání nevyžaduje téměř žádnou každodenní údržbu. V dlouhodobém provozu nebo ve specifických prostředích však mohou vhodné kontroly a údržba prodloužit jeho životnost a zajistit spolehlivost připojení.

(1) Vzhled svařovacího bodu

Pozorujte vizuálně nebo pomocí lupy, neměly by být žádné praskliny, žádná rez a žádné známky oddělení svaru. Pokud jsou zjištěny praskliny nebo oddělení svaru, je třeba svar znovu svařit nebo vyměnit matici.

（2）Přizpůsobení příruby/základny

Vizuální kontrolou zkontrolujte, zda je povrch příruby pevně připojen k obrobku bez jakéhokoli zkroucení. Deformace může ukazovat na špatné svařování a měla by být vyhodnocena pevnost.

(3) Stav závitu

Pomocí měřidla nebo vizuální kontroly, pokud je závit neporušený bez jakéhokoli prokluzu nebo blokování železnými pilinami, není nutná žádná úprava. Při mírném ucpání lze použít vystružování se závitníkem; pokud dojde k prokluzování, je třeba vyměnit přivařovací matice šestihranného projekce s hlubokým límcem.

(4) Antikorozní vrstva

Vizuální kontrola, aby se zajistilo, že nátěr nebo povrchová úprava je kompletní bez velkých ploch rzi. Lokální rez lze odstranit aplikací antikorozního nátěru nebo studeného zinkovacího spreje.

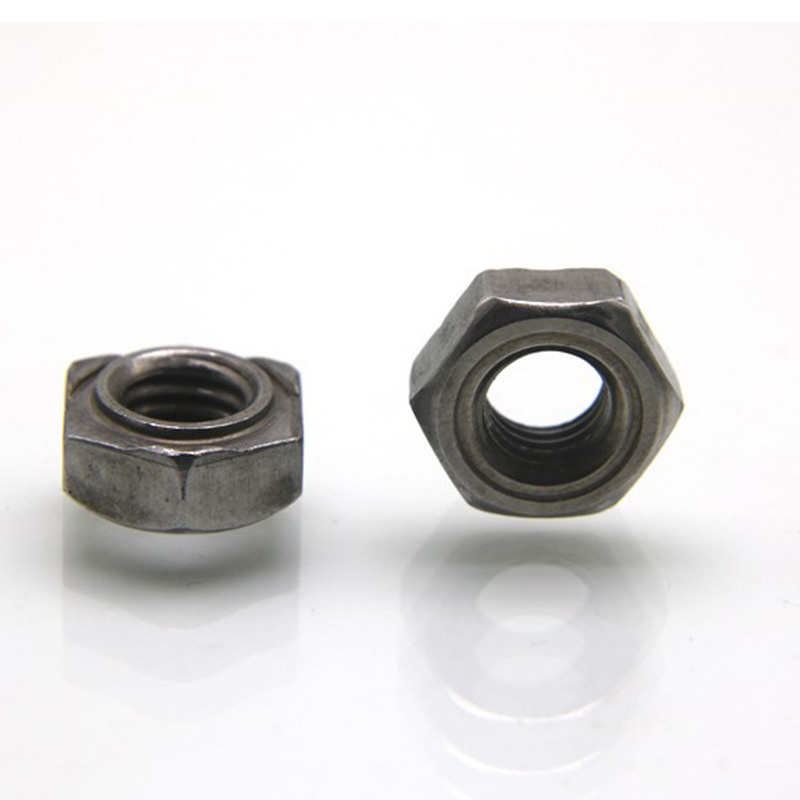

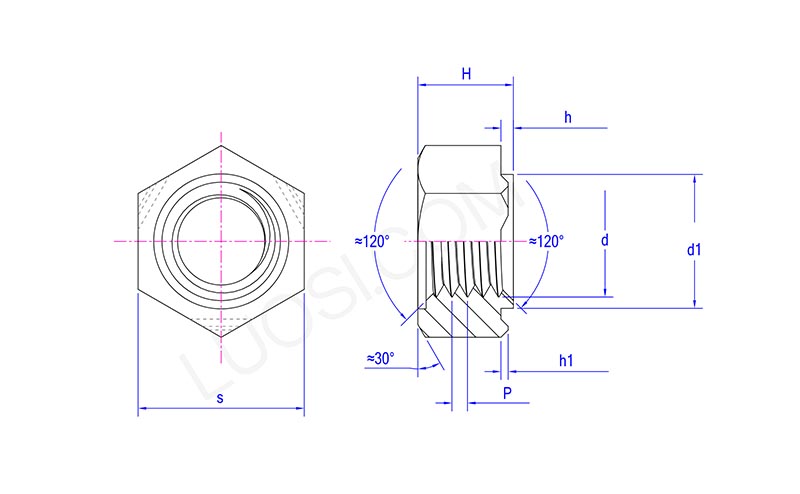

Hexagon Deep Collar Projection Weld Nuts

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5
