Šestihranné projekční matice

Šestihranné projekční svařovací matice Xiaoguo® jsou v současné době skladem v dostatečném množství v plné velikosti, které mohou splnit naléhavé požadavky zákazníků na produkty. Zaručujeme rychlé dodání a stabilní dodávky a kvalita produktu je zaručena.

Modelka:JIS B1196-1.1-1982

Odeslat dotaz

Popis výrobku

Hlavní výhodou šestihranných projekčních svařovacích matic je to, že jsou trvale připevněny ke kovovému plechu prostřednictvím procesu odporového bodového svařování, což poskytuje spolehlivé místo připojení vnitřního závitu.

（1）Zajistěte trvalé vnitřní závity

Po svaření se matice a obrobek spojí dohromady a vytvoří neoddělitelný závitový otvor pro následné šroubové spoje. Na rozdíl od běžných matic se vlivem vibrací nebo dlouhodobého používání nepovolí.

（2）Dosáhněte jednostranné montáže

Vzhledem k tomu, že matice byla navařena na obrobek, při montáži je třeba šroub zasunout pouze z jedné strany a matici není třeba upevňovat na zadní stranu obrobku pomocí klíče. To je zvláště vhodné pro uzavřené konstrukce, krabice nebo situace s omezeným prostorem.

（3）Odolnost proti uvolnění a vibracím

Svařovací spojení je trvalé a šestihranné projekční přivařovací matice se nebudou otáčet ani nesjíždět. I ve vysoce vibrujícím prostředí dokáže udržet spolehlivé spojení bez potřeby dalších pružných podložek pro fixaci.

（4）Zlepšete efektivitu montáže

Na obrobek lze předem nainstalovat navařovací matice. V následné montážní lince je potřeba šrouby pouze rychle zašroubovat, čímž odpadá nutnost ruční manipulace s maticemi, vyrovnávání otvorů a přidávání podložek, což výrazně zvyšuje efektivitu výroby.

（5）vhodné pro spoje tenkých plechů

Na tenkém plechu (0,8 - 3,0 mm) je přímé řezání závitem z hlediska pevnosti nedostatečné. Obyčejné matice a šrouby vyžadují oboustranný provoz. Přivařené matice jsou pevně připevněny vyčnívajícím svarem, poskytující vysoce pevný závitový spojovací bod pro tenkou desku a nerozdrtí plech.

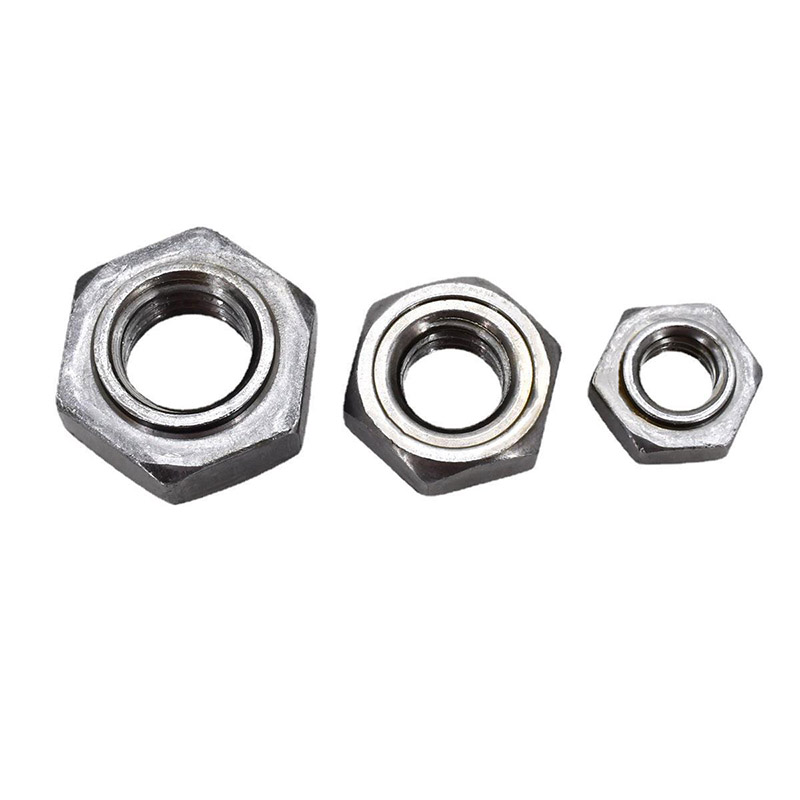

Hexagon Projection Weld Nuts

Antikorozní údržba

Odolnost proti korozi šestihranných projekčních matic závisí na jejich materiálu a povrchové úpravě.

(1) Elektrogalvanické zinkování

Po vyčištění povrchu naneste studený galvanizační sprej nebo naneste antikorozní olej

Provádí se jednou ročně nebo při nálezu rzi

（2）Žárové zinkování

Povlak je silnější a obecně nevyžaduje údržbu; v případě poškrábání lze znovu nanést základní nátěr bohatý na zinek

Každoročně zkontrolujte a podle potřeby opravte

（3）Dacromet/zinko-hliníkový povlak

Povlak má dobrou trvanlivost; drobné škrábance lze opravit opravnou kapalinou Dacromet

Kontrolujte každé 2 roky

（4）Vyvinutá černá barva

Schopnost zabránit korozi je relativně špatná. Je nutné pravidelně nanášet antikorozní olej (jako je WD-40) na povrch šestihranných projekčních svařovacích matic, aby byl zachován dobrý účinek ochrany proti korozi.

Frekvence: měsíčně nebo po každém dotyku

（5）Nerezová ocel v přirozené barvě

Vyžaduje minimální údržbu. Stačí pravidelně čistit povrchové usazeniny soli (oplachem sladkou vodou).

Cyklus je každých 6 měsíců (pro pobřežní prostředí).

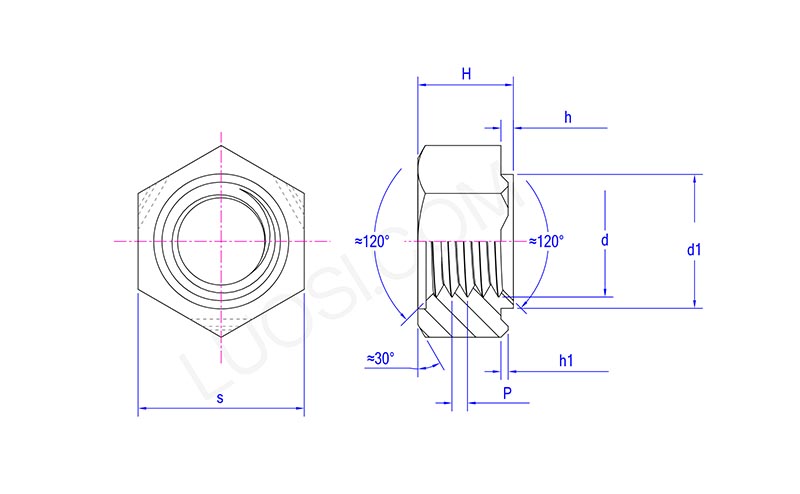

Hexagon Projection Weld Nuts

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5
