Šestihranné bodové matice

Šestihranné matice pro bodové svařování Xiaoguo® umožňují rychlé bodové svařování pomocí automatizovaného svařovacího zařízení, čímž se zvyšuje rychlost montáže výrobní linky a snižují se náklady. V současné době je k dispozici více slev na nákup.

Modelka:JIS B1196-1.1-1982

Odeslat dotaz

Popis výrobku

Šestihranné bodové matice jsou široce používány v následujících odvětvích a scénářích kvůli jejich výhodám, jako je trvalá fixace, jednostranná montáž a spolehlivá ochrana proti uvolnění:

（1）Výroba automobilů

Bílé svařování karoserie: Závitové spojovací body plechových součástí, jako jsou dveře, kryty motoru a kryty kufru

Podvozek a odpružení: Pomocný rám, ramena, držáky stabilizátoru, držáky tlumičů

Sedací systém: Posuvné kolejnice sedadla, mechanismus nastavení opěradla, upevňovací body bezpečnostních pásů

Komponenty interiéru: Příčník palubní desky, držák loketní opěrky, upevnění ozdobného panelu

Nová energetická vozidla: Skříň baterie, skříň ovladače motoru, vysokonapěťová elektroinstalační skříň

（2）Spotřebiče pro domácnost a elektrická zařízení

Bílé zboží: Držák kompresoru chladničky, vyvažovací kroužek pračky, základní deska venkovní jednotky klimatizace

Elektrická skříň: Montážní deska rozvodné skříně, zemnící šroub, ovládací panel, upevnění komponentů

Výtah: Nástěnné panely automobilu, ovládací skříňka, nosný rám dveřního mechanismu

Hex Spot Weld Nuts

(3) Zemědělské stroje

Traktor: Kryt kabiny, blatníky, štít motoru

Harvester: Ochranné plechy řezací plošiny, krycí plechy dopravního skluzu a upevnění sítové skříně

Zemědělská technika: Spojení podpěr pro secí stroj a stroj na aplikaci hnojiv

（4）Těžké stroje a stavební zařízení

Kabina: Vnitřní panely, ovládací panel, základna sedadla

Motorový prostor: Tepelný štít, držák sacího potrubí, svorky kabelového svazku

Krycí díly: Boční dveře, zadní kryt, servisní kryt

(5) Železniční tranzitní a speciální vozidla

Interiér vlaků: Boční stěny vagónů, stropy, rámy sedadel

Nákladní automobil: Boční stěny karoserie vozidla, připojení podlahy, držák brzdového potrubí

Speciální vozidla: Instalační desky pro vnitřní vybavení hasičských vozidel a sanitek

Šestihranné bodové matice jsou standardní volbou pro trvalé závitové spoje tenkých plechů v průmyslových odvětvích, jako jsou automobily, domácí spotřebiče, zemědělské stroje a elektrické skříně. Jsou zvláště vhodné pro rozsáhlé automatizované výrobní scénáře, které vyžadují prevenci vibrací a jednostrannou montáž.

Hex Spot Weld Nuts

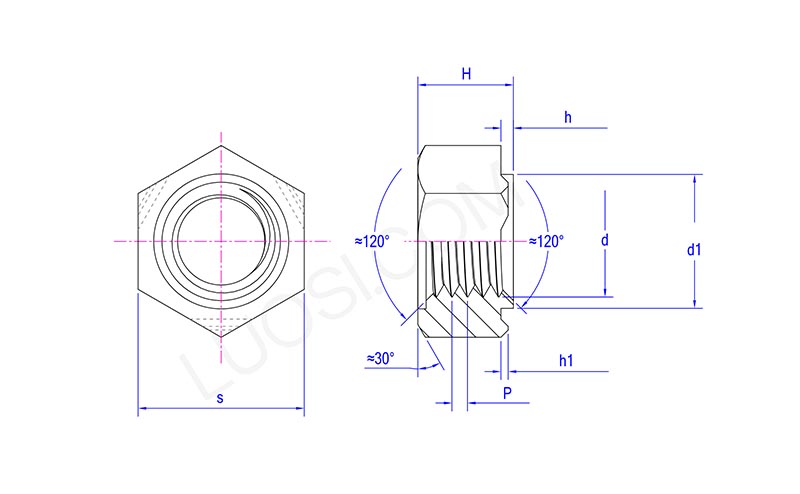

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

FAQ

（1）Jaké normy splňují vaše šestihranné matice pro bodové svařování?

Vyrábíme je přísně v souladu s DIN 929 (německá norma, celosvětově nejrozšířenější), GB/T 13681 (čínská národní norma) a JIS B 1199 (japonská norma).

（2）Jaké jsou klíčové rozměry šestihranných matic M8 pro bodové svařování?

Vezměme si příklad DIN 929 M8: šířka mezi oběma stranami je 14 mm, celková tloušťka je 6,5 mm, výška výstupku je přibližně 0,6–0,8 mm a přesnost závitu je 6H.

（3）Jak zajistit svařovací výkon matic?

Základem svařovacího výkonu je, že obsah uhlíku by měl být ≤ 0,25 %. Provádíme spektrální analýzu surovin pro každou šarži, abychom zajistili, že chemické složení je kvalifikované.
