Trvalé dvě samosvorné podložky

Normy designu a výkonu pro odolné dvousložkové samosvorné podložky jsou často specifikovány v průmyslových normách, jako je DIN 25201. Přísné procesy kontroly kvality jsou implementovány v celé výrobě Xiaoguo®, počínaje získáváním surovin u dodavatelů až po kontrolu konečného produktu.

Modelka:DIN 25201

Odeslat dotaz

Popis výrobku

Aby dvě složené samosvorné podložky správně fungovaly, musí být průměr montážního otvoru větší než vnější průměr podložky. Pokud je průměr montážního otvoru příliš malý, bude okraj otvoru při utahování přitlačovat k vnějšímu okraji podložky. Tato vnější síla přímo brání mikrorotaci potřebné pro fungování podložky a také brání normálnímu ohýbání uzamykacího jazýčku. Tyto mikrorotace a ohýbání jsou základními mechanismy, které umožňují podložce dosáhnout samosvorného účinku. Pokud jsou tyto dva pohyby omezeny, samosvorná funkce pračky bude zcela neúčinná.

Po	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48	Φ52	Φ56
d max	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1	54.1	59.6
d min	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6	53.6	59.1
stejnosměrný max	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75	80	85
stejnosměrný proud min	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73	78	83
H max	3.65	6.05	6.05	6.05	6.05	6.05	6.05	7.75	7.75	7.75	7.75
H min	3.15	5.55	5.55	5.55	5.55	5.55	5.55	6.25	6.25	6.25	6.25

Výhody produktu:

Vytrvalé dvousložkové samosvorné podložky jsou dobrým řešením, protože díky nim jsou šroubové spoje bezpečnější, spolehlivější a mají delší životnost, a to i v náročných podmínkách. Zkracují dobu, po kterou se věci nepoužívají, snižují náklady na údržbu a snižují pravděpodobnost nehod způsobených uvolněnými spojovacími prvky. Vzhledem k tomu, že se jedná o silné uzamykací řešení – takové, které lze dokonce někdy znovu použít – a fungují dobře mechanicky, inženýři, kteří se zabývají problémy s vibracemi ve všech druzích průmyslových odvětví, často volí tyto samosvorné podložky Enduring Two-fold.

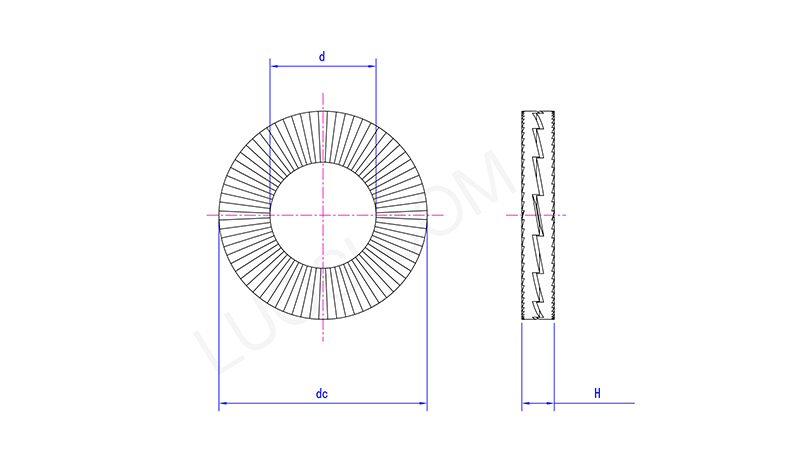

Enduring Two Fold Self Locking Washers

Nabízíte přizpůsobené rozměry nebo speciální označení na vašich dvousložkových samosvorných podložkách?

Ano, můžeme vyrobit na zakázku. Skladem držíme standardní velikosti, které se řídí normou DIN 25201, ale můžeme také vyrobit dvousložkové samosvorné podložky s nestandardními průměry, tloušťkami nebo materiály – i když na to existuje minimální objednávka. Můžeme na ně také umístit speciální značky, jako je vaše logo nebo jedinečné číslo dílu, abychom je pomohli sledovat a pro branding.
