Vnější vroubkování pojistné podložky

Vzorek Xiaoguo® Externí ozubení Lock Washers může poskytnout užitečné elektrické uzemnění. Vnější zuby těsnění mohou během používání poškrábat oxidovou vrstvu nebo povlak a vytvořit tak stabilní kovovou kontaktní dráhu, kterou lze použít pro připojení elektrických skříní.

Odeslat dotaz

Popis výrobku

Materiál vnějších ozubených pojistných podložek přímo určuje jejich upínací sílu, schopnost zabraňovat korozi a použitelné prostředí.

(1) Pružinová ocel

Běžné jakosti: 65Mn, C67S, SK5

Tvrdost: HRC 40–50

Vlastnosti: Elasticita je nejlepší a síla kousání je nejsilnější; zuby jsou ostré a mohou pronikat hluboko do kovového povrchu; cena je nízká a poměr cena-výkon vysoký.

Nevýhody: Holá ocel je náchylná k rezivění a vyžaduje povrchovou úpravu; není vhodný do vlhkého nebo korozivního prostředí.

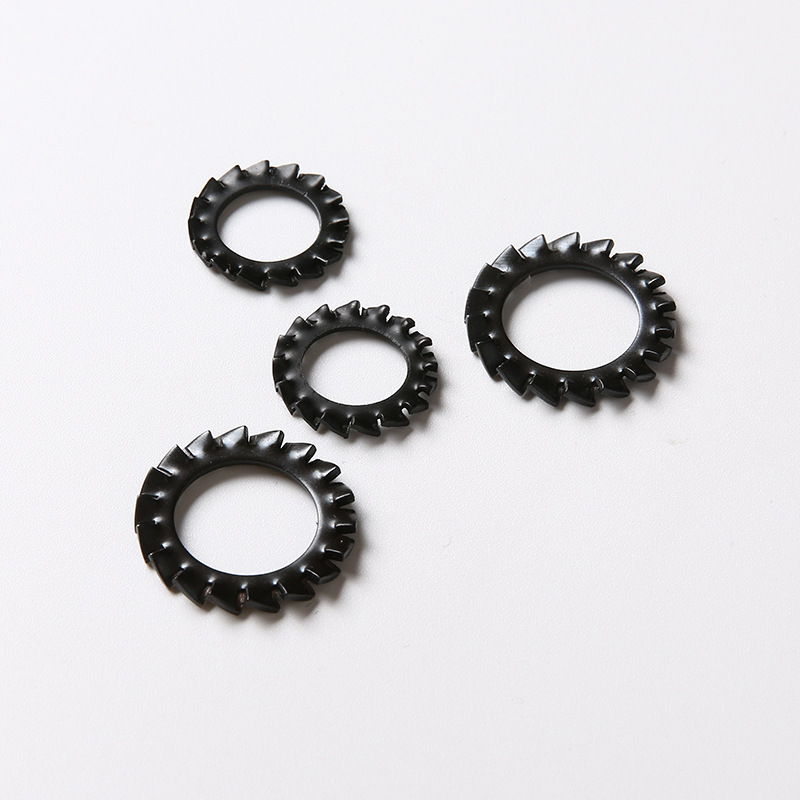

Aplikovatelné scénáře: Pojistné podložky s vnějším ozubením vyrobené z pružinové oceli jsou vhodné pro obecný průmysl, automobily, mechanické montáže a vnitřní suché prostředí.

Povrchová úprava nátěru: Galvanizace (vnitřní), Dacromet (venkovní)

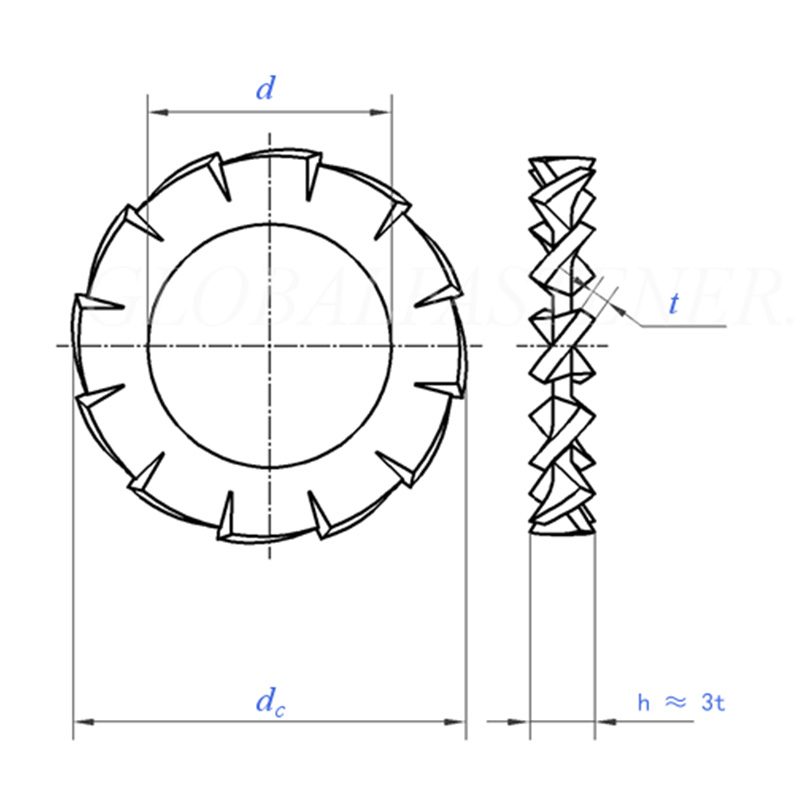

External Serrations Lock Washers

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominální velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
stejnosměrný proud	max = jmenovitá velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
stejnosměrný proud	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubů	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pro jmenovitý průměr závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominální velikost	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = jmenovitá velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubů	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pro jmenovitý průměr závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(2) Nerezová ocel

①A2 (nerezová ocel 304)

Tvrdost: Přibližně 25–35 HRC (měkčí než pružinová ocel)

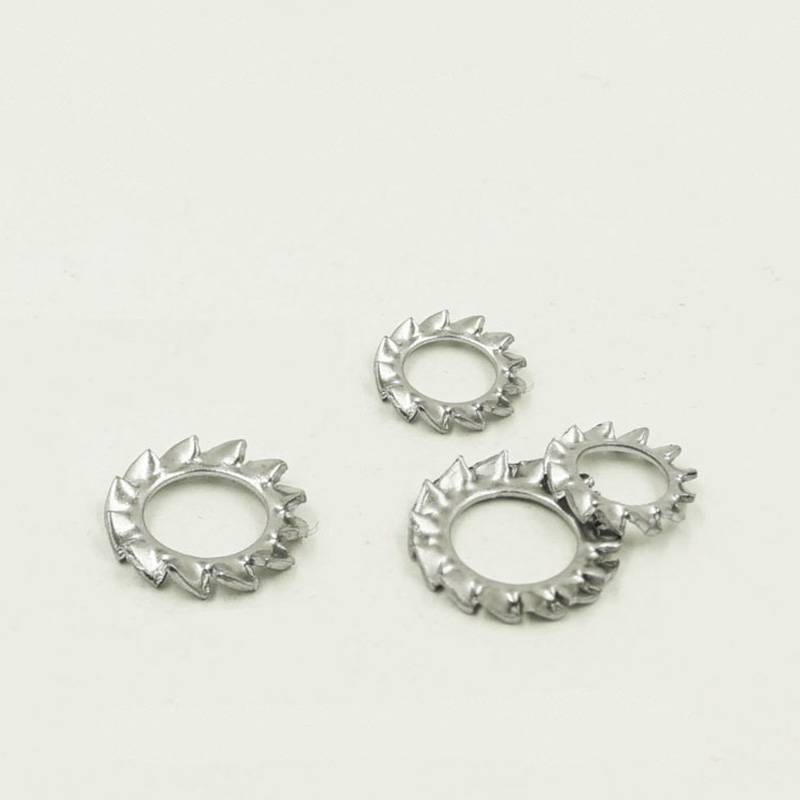

Vlastnosti: Univerzální odolnost proti korozi, dobrá ochrana proti korozi; nerezové; není potřeba další nátěr; Síla záběru není tak silná jako u pružinové oceli, ale pro všeobecné vibrace je dostatečná.

Scénáře použití: vlhké prostředí, potravinářská zařízení, lékařské přístroje, všeobecná vnitřní a venkovní prevence koroze

②A4 (nerezová ocel 316)

Tvrdost: přibližně HRC 25–35

Vlastnosti: Obsahuje molybden, odolnější vůči korozi chloridových iontů, odolný vůči slané mlze, odolný vůči mořské vodě, odolný vůči chemikáliím ； Cena je o 30-50% vyšší než 304.

Aplikovatelné scénáře: Externí ozubené pojistné podložky vyrobené z nerezové oceli 316 jsou vhodné pro námořní inženýrství, lodě, pobřežní zařízení a chemické závody.

(3) Fosforový bronz

Označení: CuSn8, PB

Tvrdost: Přibližně 20–30 HRC (nižší)

Vlastnosti: Nevytváří jiskry (odolné proti výbuchu); nemagnetické; dobrá vodivost; odolný proti korozi (ale ne tak dobrý jako 316); nízká pevnost, nevhodné pro vysoké zatížení.

Použitelné scénáře: Prostředí odolné proti výbuchu, elektrické uzemnění, přístroje citlivé na magnetismus

(4) mosaz

Číslo modelu: H62, H65

Tvrdost: Nízká (přibližně 10–20 HRC)

Vlastnosti: Vodivý, tepelně vodivý; zlatého vzhledu, dekorativní; odolnost proti korozi je průměrná; mají nízkou pevnost, zuby jsou náchylné k opotřebení.

Použitelné scénáře: Nízkonapěťové elektrické, instalatérské, pneumatické konektory, dekorativní sestavy

FAQ

（1）Jaká je maximální teplota pro vnější vroubkované pojistné podložky?

Pružinová ocel s galvanizací je obecně vhodná pro teploty v rozmezí -20°C až +120°C; nerezová ocel A2/A4 lze použít do -200°C až +300°C.

（2）Který materiál je nejlepší pro elektrické uzemnění?

Uzemnění vyžaduje, aby zuby byly schopny proniknout vrstvou barvy nebo oxidu a vytvořit tak vodivou dráhu. Lze použít nerezovou ocel A2/A4 a fosforový bronz.

（3）Mají pojistné podložky s vnějším ozubením magnetické vlastnosti?

Pružinová ocel je magnetická, zatímco nerezová ocel A2/A4 nemá téměř žádný magnetismus (po zpracování za studena může mít slabý magnetismus) a fosforový bronz a mosaz jsou zcela nemagnetické.
