Vnější ozubené pojistné podložky se zahloubením

Pojistné podložky s vnějším ozubením se zápustnou hlavou vyrobené továrnou Xiaoguo® mají silné elektrické uzemnění. Vnější zuby mohou proniknout oxidovým filmem na povrchu obrobku a poskytnout tak kovovou zemnící dráhu pro elektrické součásti.

Odeslat dotaz

Popis výrobku

Běžným základním materiálem pro pojistné podložky s vnějším ozubením se zápustnou hlavou je pružinová ocel. Tento typ materiálu má dobrou elasticitu a silnou přilnavost, ale je náchylný k rezivění. Proto je třeba provést povrchovou úpravu, aby se zabránilo korozi.

1. Pozinkované (bílý zinek / modrý zinek)

Barva: Stříbrná bílá nebo světle modrá

Test solnou mlhou: Střední (72–96 hodin)

Vysoký nákladový výkon, široce používaný; Schopnost zabraňovat korozi je průměrná

Povrchově upravené pojistné podložky s vnějším ozubením se zápustnou hlavou jsou vhodné pro vnitřní suché prostředí, obecnou průmyslovou montáž

2. Žlutý zinek

Barva: Zlatožlutá

Výsledek testu solné mlhy: Středně vysoký (96–120 hodin)

Odolnost proti korozi je lepší než bílý zinek a barva je snadno rozlišitelná

Vhodné pro všeobecné průmyslové použití jak uvnitř, tak venku, stejně jako v mírně vlhkém prostředí

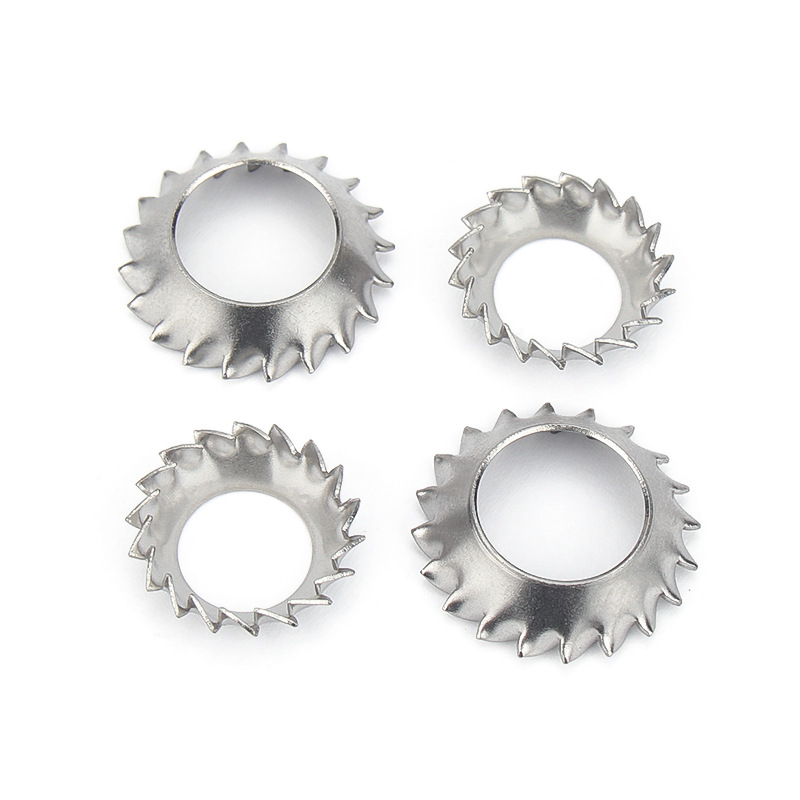

External Tooth Lock Washers With Countersunk

3.Mechanické zinkování

Vzhled je matný stříbrno-šedý

Test slanou mlhou je vysoký (200–400 hodin)

Žádné riziko vodíkové křehkosti, jednotný povlak

Vysoce pevné těsnění (tvrdost ≥ HRC 40), vysoké požadavky na bezpečnost

4. Dacromet (pozink-hliníkový povlak)

Barva vzhledu: matná stříbrnošedá / tmavě šedá

Test slanou mlhou je vysoký (více než 500 - 1000 hodin)

Žádné vodíkové křehnutí, vynikající odolnost proti solné mlze, odolnost vůči vysokým teplotám (≤ 300 °C)

Pojistné podložky External Tooth se zápustnou úpravou povrchovou úpravou Dacromet jsou vhodné pro automobilové podvozky, venkovní vybavení, prostředí s vysokou vlhkostí a vysokým obsahem soli.

5.Černý oxid

černý

Test solné mlhy je extrémně nízký (pouze několik hodin)

Cena je nejnižší a velikost se téměř nemění. Vzhled je matný.

Je vhodný pro vnitřní suché prostředí. Jsou splněny pouze požadavky na vzhled a není potřeba ochrana proti korozi.

6.Fosfátování

Tmavě šedá

Test solnou mlhou (vyžaduje olejový nátěr)

Žádné vodíkové křehnutí, dobrá schopnost skladování oleje, může zlepšit mazání

Nátěr základní vrstvy nebo pro sestavy vyžadující mazání olejem

7.Poniklování

Světle stříbrno-bílá

Dobrý výsledek testu v solné mlze (≈ 200 hodin)

Lesklý vzhled, odolnější proti korozi než pozink, ale vyšší cena

Poniklované pojistné podložky s vnějším ozubením se zápustnou hlavou se používají v elektronice, přesných přístrojích a scénářích s požadavky na vzhled

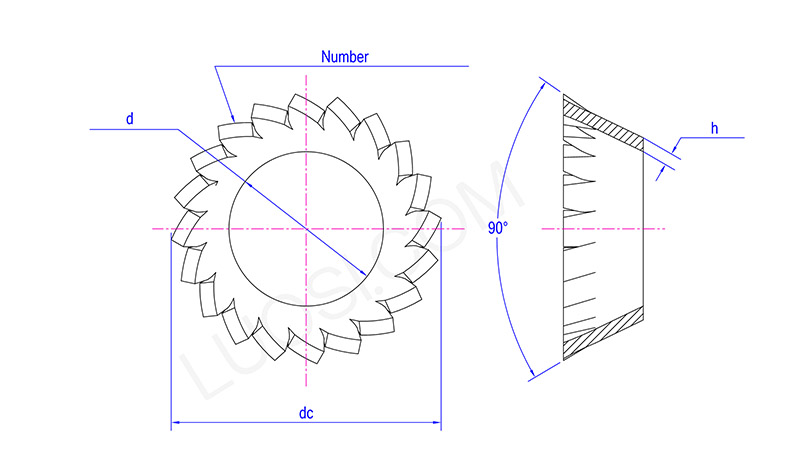

External Tooth Lock Washers With Countersunk

Po	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
stejnosměrný proud	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Počet Počet zubů min	10	12	12	14	14	16	18	20	26	28	30
