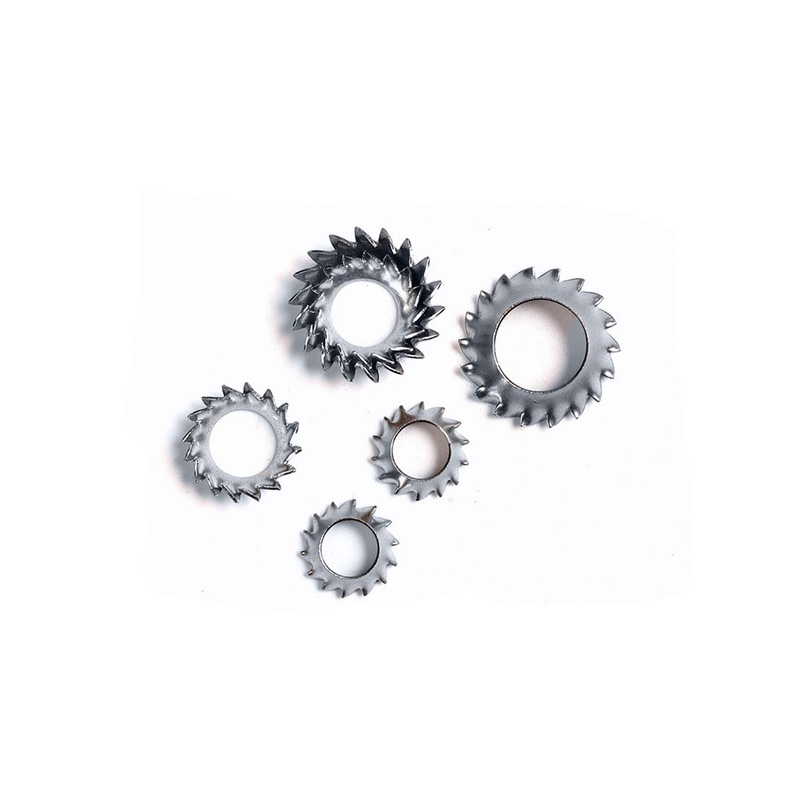

Vnější ozubené kónické pojistné podložky

Externí ozubené kónické pojistné podložky vyrobené továrnou Xiaoguo® mají extrémně silnou odolnost proti vibracím. Ostré vnější zuby uchopí okolní materiály, vytvoří zámek a neuvolní se ani v prostředí se silnými vibracemi.

Odeslat dotaz

Popis výrobku

Pracovní princip externích zubových vroubkovaných kuželových pojistných podložek lze rozložit do tří vzájemně souvisejících mechanismů: kónické elastické předběžné utažení, mechanické zajištění externího zubu a zapuštěné ploché spojení.

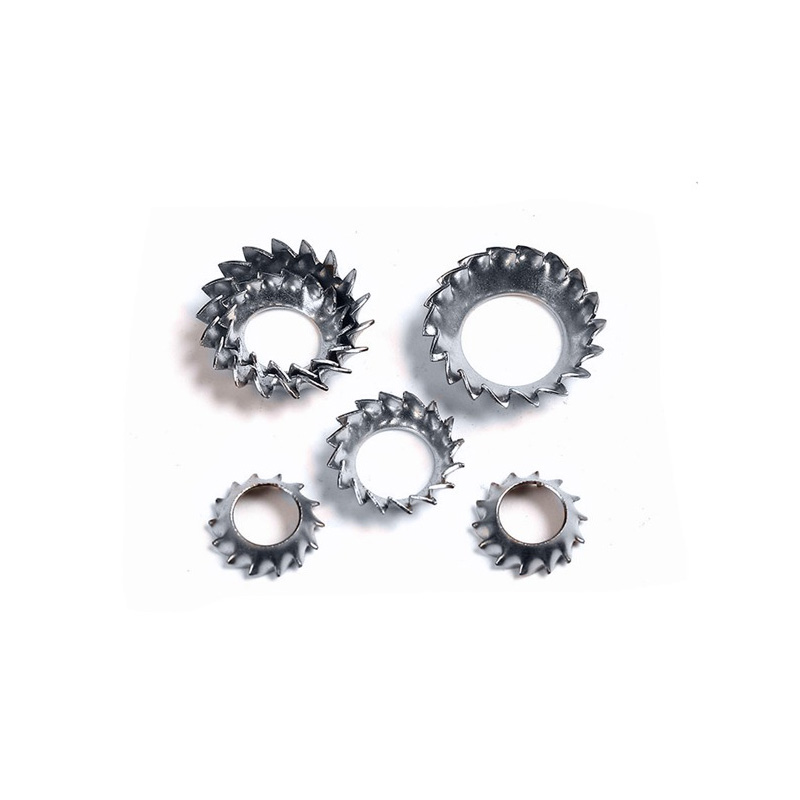

External Tooth Serrated Conical Lock Washers

Předpětí kuželové pružiny

Vnější ozubené kónické pojistné podložky mají ve volném stavu tvar mělké misky (kónické) a mají určitou přirozenou výšku.

Když začala operace utahování, byla podložka zatlačena do vybrání a kónická konstrukce byla postupně zploštěna.

Zploštělá podložka, přestože je stlačena, se vždy snaží vrátit do svého původního kuželového tvaru, a tak nepřetržitě generuje axiální pružnou sílu.

Tato elastická síla působí mezi hlavou šroubu a obrobkem, udržuje konstantní předpětí závitu a kompenzuje malé mezery způsobené tepelnou roztažností, opotřebením nebo deformací materiálu.

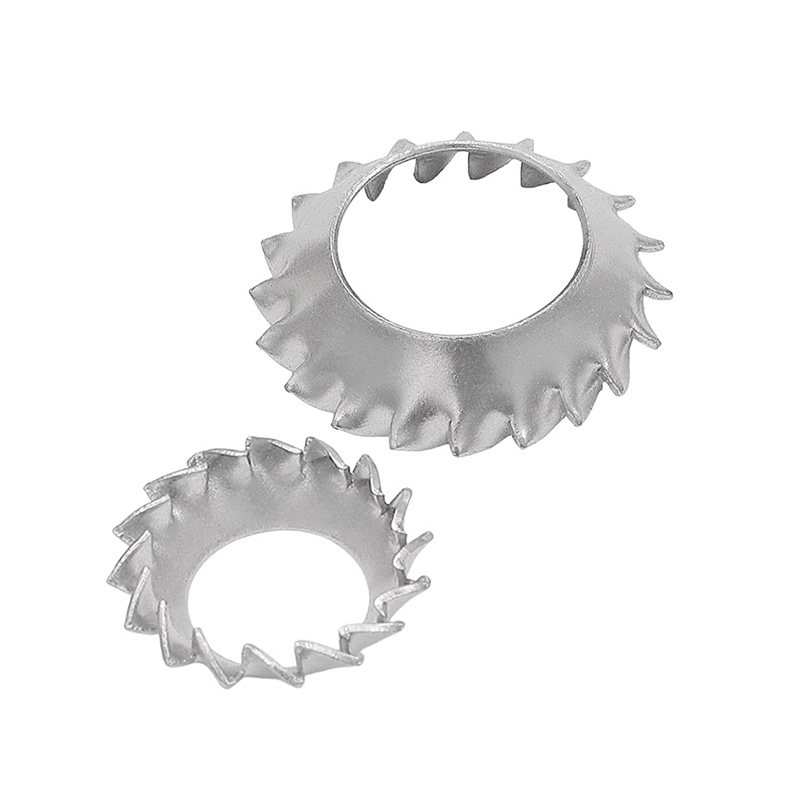

Mechanický zámek externího zubu

Na vnějším obvodu vnějších ozubených kónických pojistných podložek je řada ostrých radiálních zubů.

Když je podložka zploštělá, tyto vnější zuby se zakousnou do povrchu obrobku a vytvoří vícenásobné mechanické záběry.

Po zakousnutí zubů je to ekvivalentní přidání odporu proti rotaci mezi podložku a obrobek.

Tento mechanický uzamykací mechanismus může účinně odolat uvolnění způsobenému vibracemi, rázy a dynamickým zatížením.

Zapuštěné lícování

Kuželový povrch vnějších zubů ozubených kuželových pojistných podložek odpovídá kuželovému povrchu standardní hlavy šroubu se zápustnou hlavou.

Po instalaci je podložka zcela zasunuta do vybrání obrobku a hlava šroubu je na úrovni nebo mírně níže než povrch obrobku.

Tím je zajištěno, že montážní povrch je hladký a rovný, bez jakýchkoli výčnělků a nezpůsobuje nepohodlí při dotyku, nezasahuje do ostatních součástí a neovlivňuje záběr mezi zuby a obrobkem.

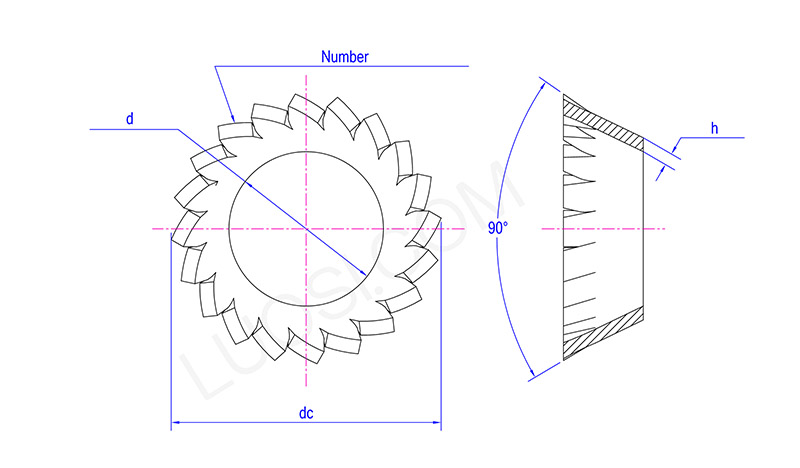

Po	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
stejnosměrný proud	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Počet Počet zubů min	10	12	12	14	14	16	18	20	26	28	30

Odpovědi na často kladené otázky

（1）Je tvrdost a točivý moment stabilní?

Všechny vnější ozubené kónické pojistné podložky jsou vyrobeny tepelným zpracováním. Tvrdost, elasticita a zajišťovací moment jsou pro dávkové objednávky stabilní.

（2） Poskytujete vzorky zdarma?

Odpověď: Můžeme nabídnout bezplatné standardní vzorky, kupující musí nést pouze náklady na dopravu.

（3）Jaká je vaše MOQ pro standardní a vlastní velikosti?

Standardní velikosti podporují malou zkušební objednávku. Vlastní nestandardní položky potřebují malé MOQ, přijímáme vzorovou objednávku a hromadnou výrobu.
