Šestihranné přivařovací matice

Okamžitě si zakupte šestihranné přivařovací matice Xiaoguo®. Tyto matice mají ve spodní části tři rovnoměrně rozmístěné svařovací výstupky. Proud je koncentrovaný, svarové jádro je stabilní a matice se po svařování nikdy neuvolní. To účinně předchází problému odchylky matice během procesu svařování.

Modelka:JIS B1196-1.1-1982

Odeslat dotaz

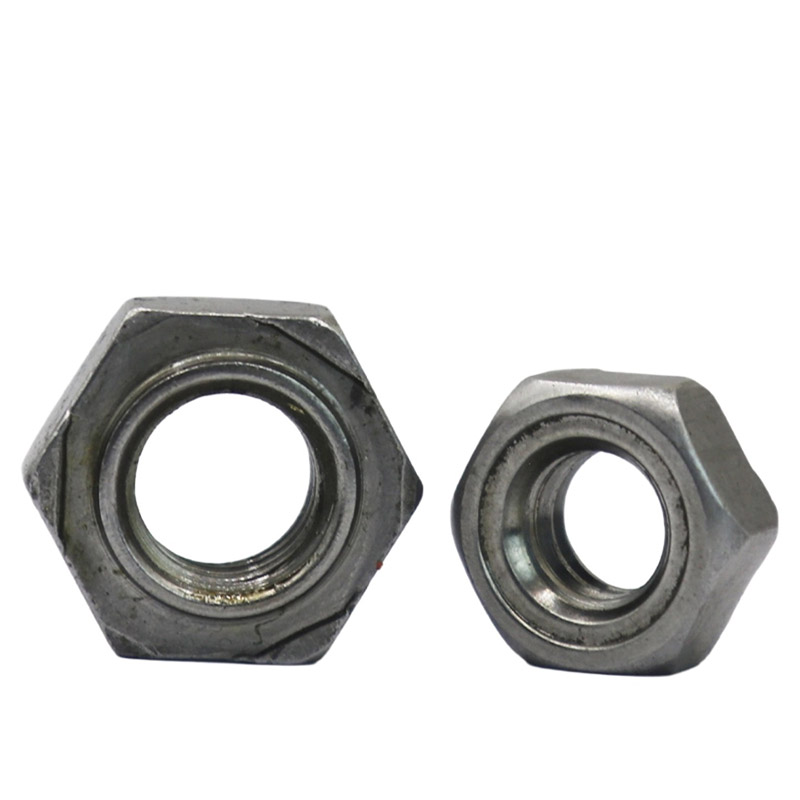

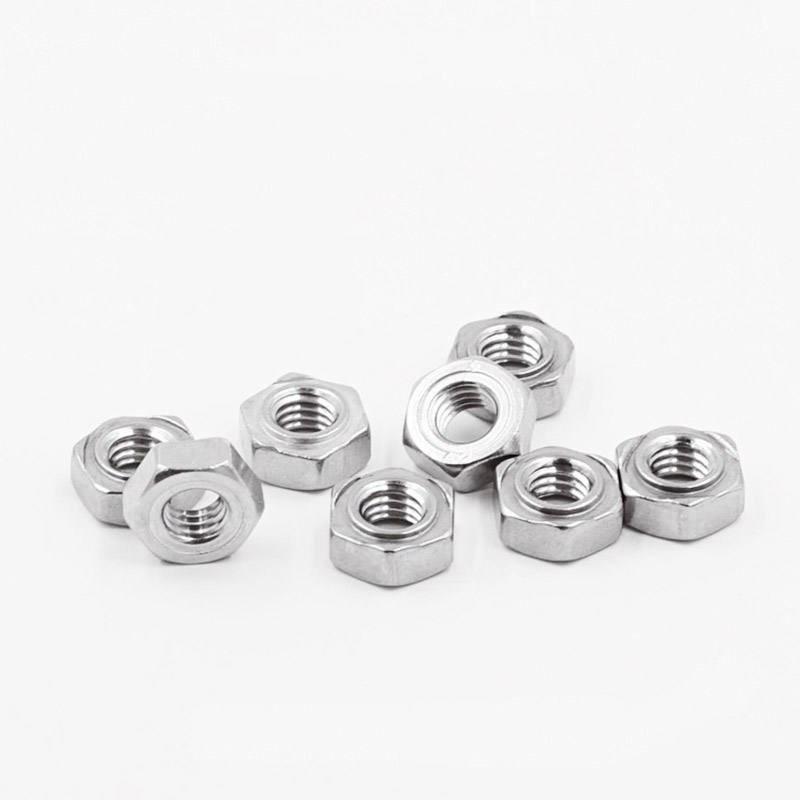

Popis výrobku

Šestihranné přivařovací matice jsou typem specializovaného spojovacího prvku, který odpovídá normě DIN 929. Vyznačují se šestihranným tvarem a třemi přivařovacími výstupky ve spodní části (některé s polohovacími kolíky). Jsou trvale připevněny ke kovovým plechům odporovým bodovým svařováním a poskytují vysoce pevný vnitřní závitový otvor pro následné šroubové spoje. Jejich klíčovou vlastností je, že se po svařování nikdy neuvolní. Šestihranné svařovací matice jsou široce používány v průmyslových odvětvích, jako jsou automobily, plechy a formy. Používají se také v místech, kde nelze použít běžné matice nebo kde je vyžadováno pevné a trvalé závitové spojení, které slouží jako pevný spojovací bod vnitřního závitu.

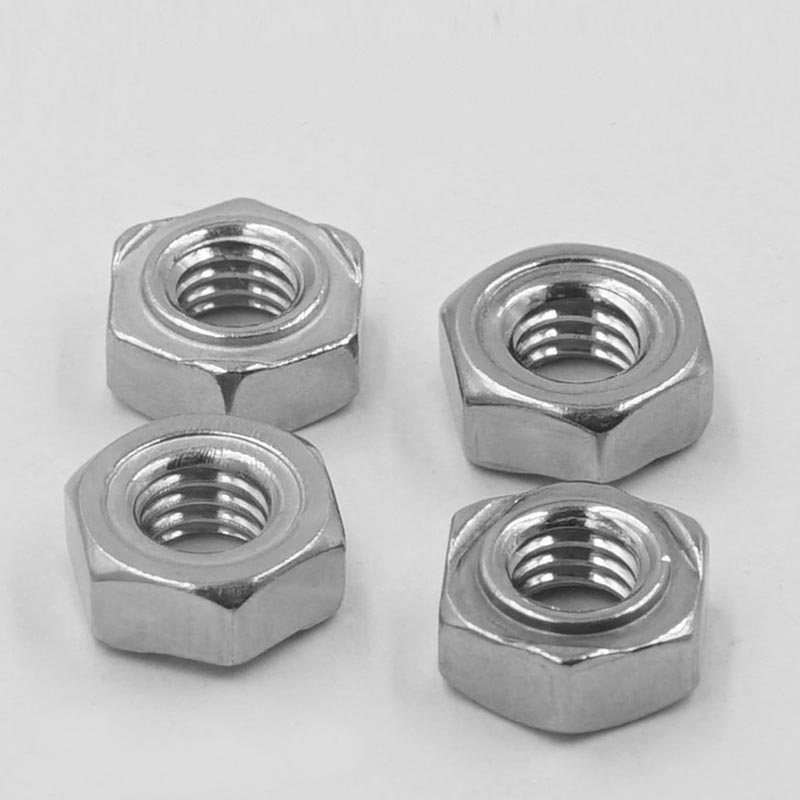

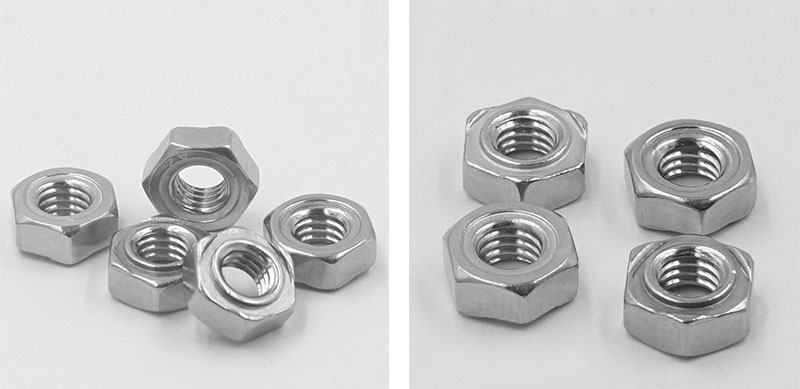

Hex Weld Nuts

Strukturální charakteristiky

Konstrukční návrh šestihranné svařovací matice je zaměřen na tři klíčové cíle: spolehlivost svařování, přesnost polohování a snadnost montáže.

【1】 Šestiúhelníkový tvar

（1）Tvar: Pravidelný šestiúhelník. Rozměry protilehlých stran odpovídají normě DIN 929. Lze jej utáhnout pomocí běžného otevřeného klíče nebo nástrčného klíče, bez potřeby speciálního nářadí.

（2）Šířka opačné strany: Různé specifikace mají různé rozměry. Například M6 je 11 mm, M8 je 14 mm a M10 je 17 mm. Zajistěte dostatečnou kontaktní plochu pro klíč.

（3）Celková výška: Obvykle 0,8 až 1,0 násobek jmenovitého průměru závitu. Zajistěte délku záběru závitu a zajistěte pevnost spojení.

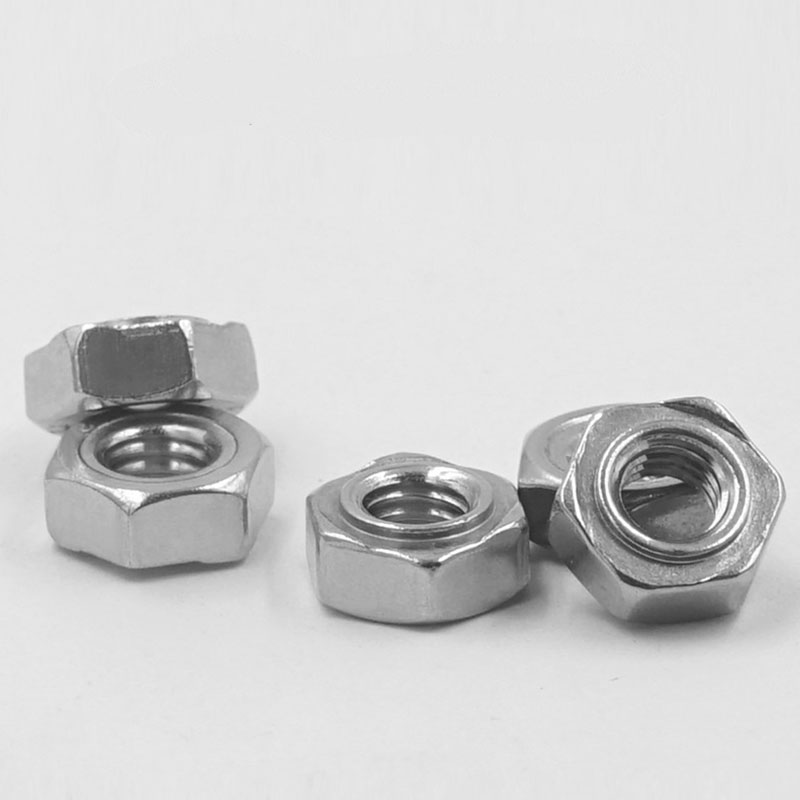

Hex Weld Nuts

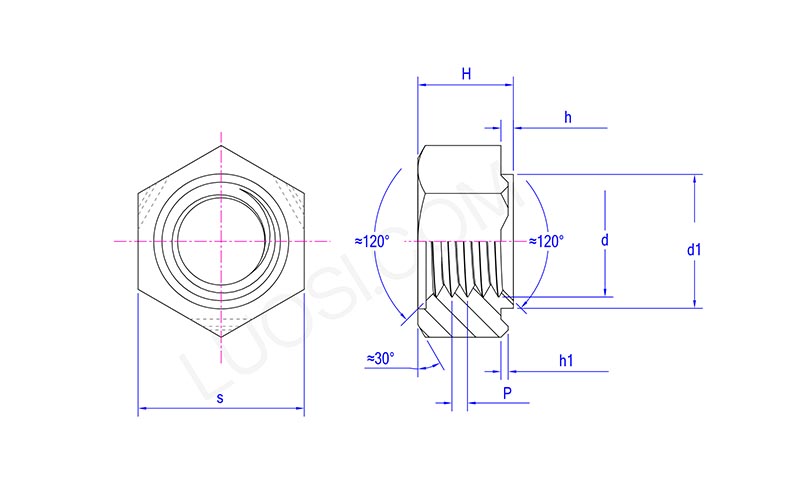

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】Spodní svařovací výstupky

（1）Množství: 3 kusy (rovnoměrně rozmístěné po 120°). Tři body určují rovinu, která zajišťuje, že šestihranná svařovací matice je bezpečně v kontaktu se základním materiálem. I když je povrch obrobku mírně nerovný, lze stále zaručit spolehlivé svařování.

(2) Poloha: Na okraji spodní plochy pro zlepšení stability svařování.

(3) Tvar: Kulovitý nebo kónický vrchol, s hladkým vrcholem. Během odporového svařování se proud koncentruje a upřednostňuje tavení, aby se vytvořilo jádro.

（4）Výška: 0,5 - 1,0 mm (konkrétní hodnoty závisí na specifikaci a tloušťce plechu). Zajistěte těsný kontakt se základním materiálem a zajistěte dostatečný tavný objem.

【3】Polohovací vodicí kolík (Pilot, volitelná struktura)

（1）Průměr vodícího kolíku: Menší než předvrtaný otvor v obrobku (např. M8 pro φ9,6 mm nebo φ11,6 mm)

（2）Výška vodícího kolíku: 1,5 ~ 2,5 mm (volí se podle tloušťky desky)

【4】 Vnitřní závit

（1）Specifikace závitu: Metrický hrubý závit M3 až M16 (k dispozici jemný závit), Imperial UNC 1/4″ až 5/16″

（2）Přesnost závitu: 6H (metrická), 2B (imperiální)

（3）Délka závitu: Zajistěte dostatečnou délku záběru závitu

（4）Orientace závitu: Vstupní konec může mít zkosení
