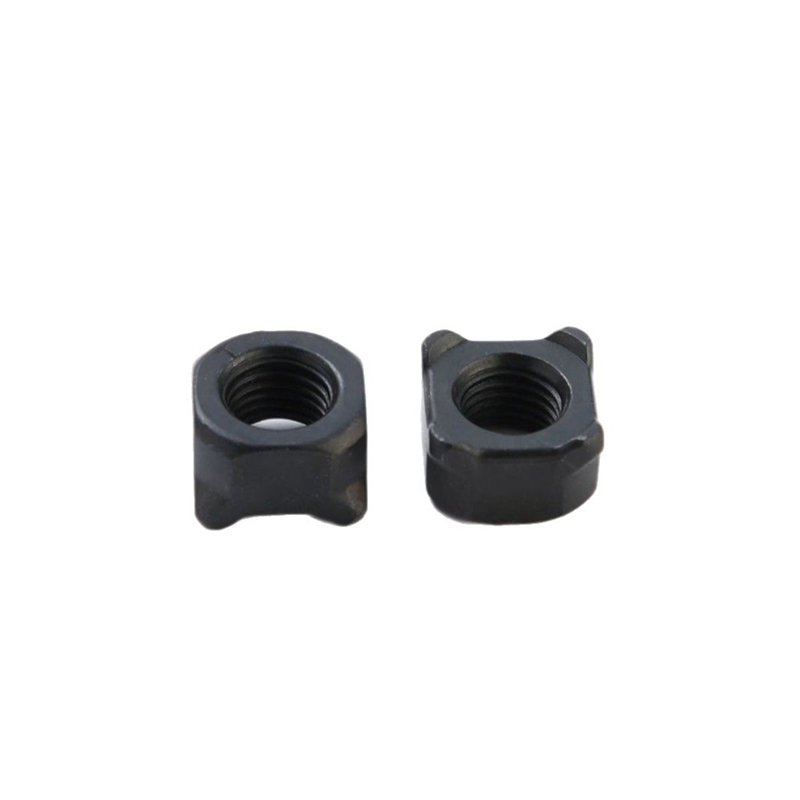

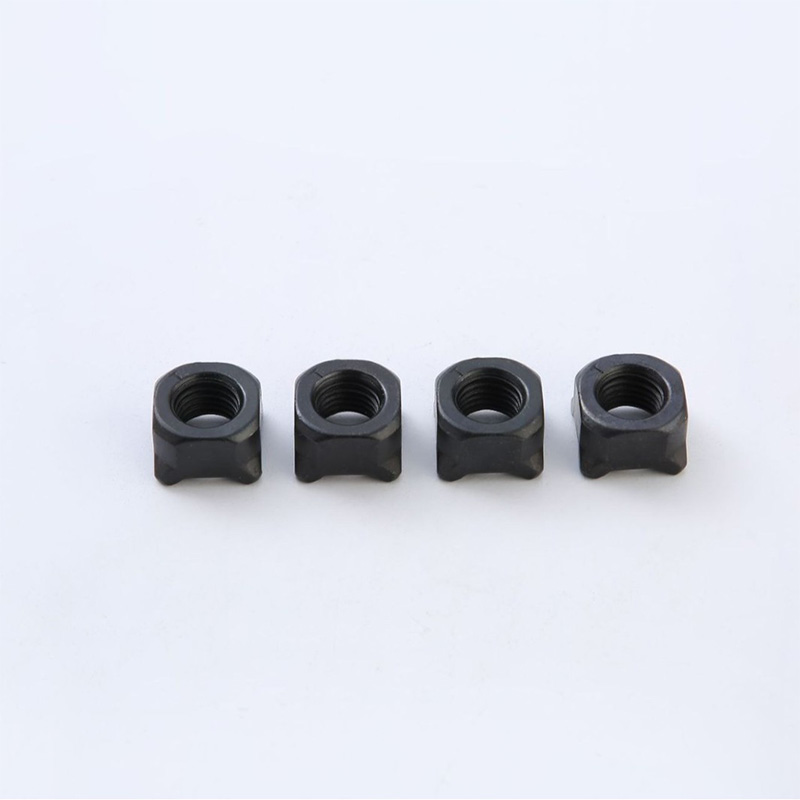

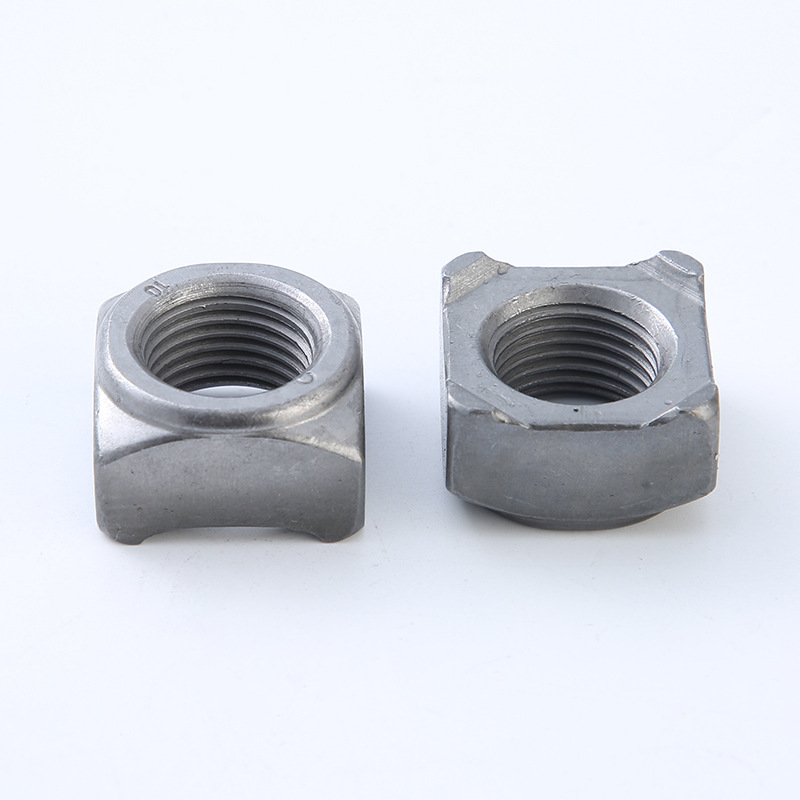

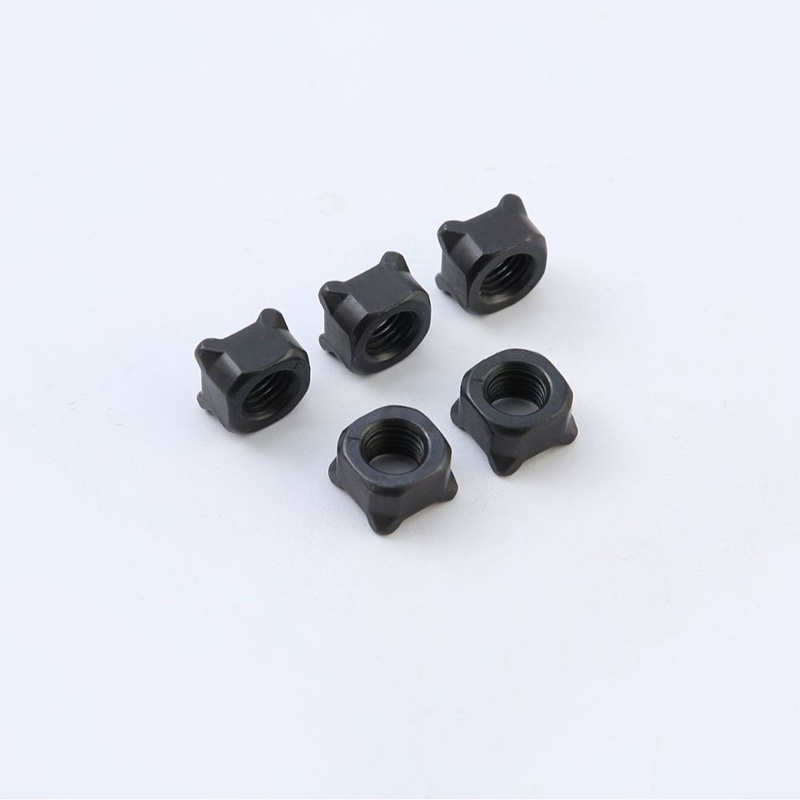

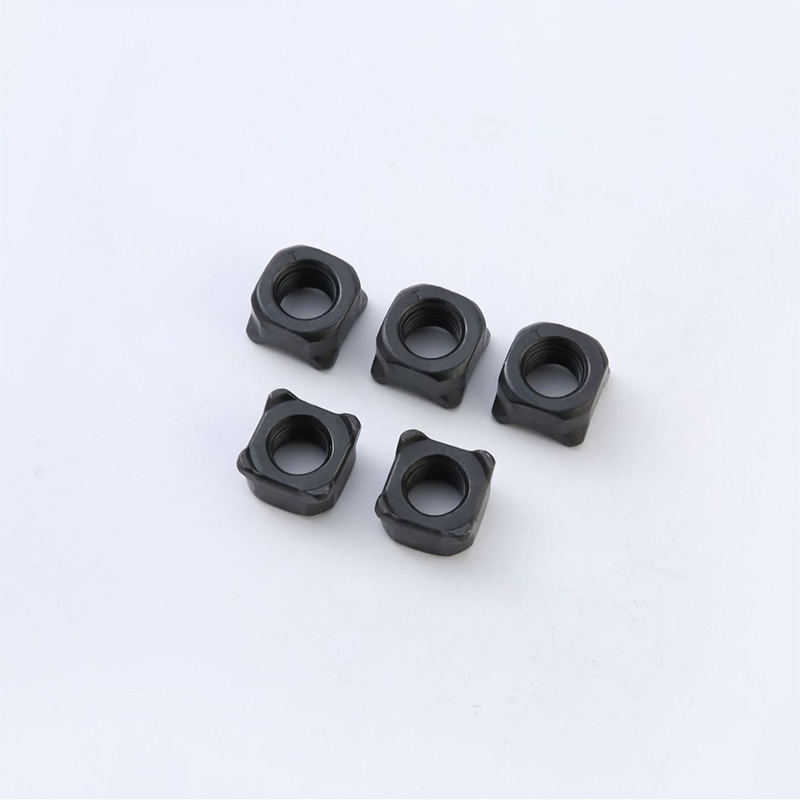

Vysoce účinné čtyřhranné svařovací matice

Primární funkcí vysoce účinných čtyřhranných svařovacích matic je poskytnout silnou a spolehlivou vložku s vnitřním závitem v sestavách plechu. Splnění specifických specifikací dodavatele je silnou stránkou Xiaoguo®.

Modelka:DIN 928-2008

Odeslat dotaz

Popis výrobku

Hlavní materiály používané pro vysoce účinné čtyřhranné matice jsou uhlíková ocel a nerezová ocel a každý z nich má své vlastní výhody. Uhlíková ocel má vynikající mechanickou pevnost a průměrnou hmotnost, vynikající výkon svařovacího procesu a relativně dostupné náklady na materiál. Dokáže vyhovět potřebám různých každodenních aplikačních scénářů a je běžnou volbou v této oblasti. Nerezové opravdu dobře odolávají rzi, což se hodí pro venkovní použití nebo místa s korozí.

Oba typy zajišťují, že závity matic zůstanou neporušené, i když je velká upínací síla nebo vibrace. Proto fungují jako spolehlivé kotvy v montovaných konstrukcích.

Podrobnosti o produktu

Na vysoce účinné čtyřhranné svařovací matice je naneseno velké množství galvanicky pokovených povrchů, většinou proto, aby nerezavěly a aby vypadaly. Běžné jsou zinkování (čirý, žlutý nebo černý chromát), kadmium (dnes se tolik nepoužívá) nebo niklování. Tyto povlaky tvoří ochrannou vrstvu na maticích z uhlíkové oceli.

Samotné svarové výstupky však obvykle nejsou pokryty – to zajišťuje, že při svařování dobře vedou elektřinu. Po instalaci chrání povrchová úprava tělo matice a závity před rzí a poškozením okolním prostředím.

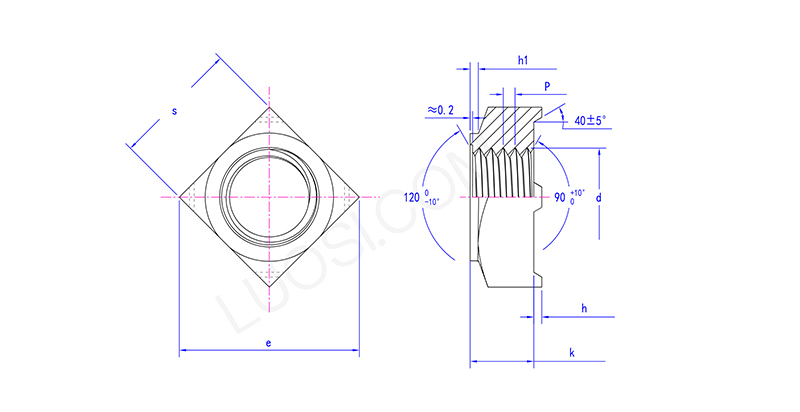

Po	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1\|1.25	1\|1,25\|1,5	1,25\|1,5\|1,75	1,5\|2	1,5\|2
e min	9	12	13	18	22	25	28	32
h max	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
h min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.5
h1 min	0.4	0.6	0.7	1.1	1.25	1.75	1.75	2
h1 max	1.3	1.5	1.8	2	2.2	3	3.2	4
k max	3.5	4.2	5	6.5	8	9.5	11.4	13
k min	3.2	3.9	4.7	6.14	7.64	9.14	10.97	12.57
s max	7	9	10	14	17	19	22	24
s min	6.64	8.64	9.64	13.57	16.57	18.48	21.48	23.48

FAQ

Otázka: Jak jsou navrženy svařovací výstupky na vašich vysoce účinných čtyřhranných svařovacích maticích a podporují bodové i projekční svařování?

Odpověď: Naše vysoce účinné čtyřhranné svařovací matice mají dobře tvarované výstupky – jako výstupky nebo důlky – na straně, která se svařuje. Tyto výstupky jsou vyrobeny tak, aby dobře soustředily teplo, takže se při projekčním svařování pevně spojí se základním kovem.

Standardní čtyřhranné navařovací matice jsou určeny především pro projekční svařování. Tímto způsobem vytvářejí pevné a spolehlivé spoje v automatizovaných výrobních linkách.
