Čtyřhranná přivařovací matice M8

Hledáte-li prefesionální spojovací prvky, může být vaší ideální volbou nejnovější čtvercová přivařovací matice Xiaoguo® M8. Je vhodný na zadní stranu plechu. Při instalaci vnějších upevňovacích prvků není nutné dotýkat se zadní strany. Je zvláště vhodný pro uzavřené skříně.

Modelka:Q 371-1999

Odeslat dotaz

Popis výrobku

Standardní a klíčové rozměry

Čtyřhranná přivařovací matice M8 se vyrábí v přísném souladu s normou DIN 928:2013-12. Tato norma specifikuje rozměry a technické požadavky na čtyřhranné přivařovací matice s hrubým závitem v rozmezí od M4 do M16 a jemným závitem v rozmezí od 8 mm do 16 mm. Třída produktu je třída A.

Parametr	Hodnota (mm)	Tolerance
Specifikace vlákna	M8 × 1,25	-
Šířka okraje (s / sw)	14 mm	±0,3
Šířka úhlopříčky (e)	18 mm	±0,6
Celková tloušťka (m1/h)	6,5 mm	±0,3
Průměr hlavy (dk)	12,8 mm	-
Výška bodu výstupku	1,0 mm	±0,1
Konkávní bodový úhel	45°	±5°

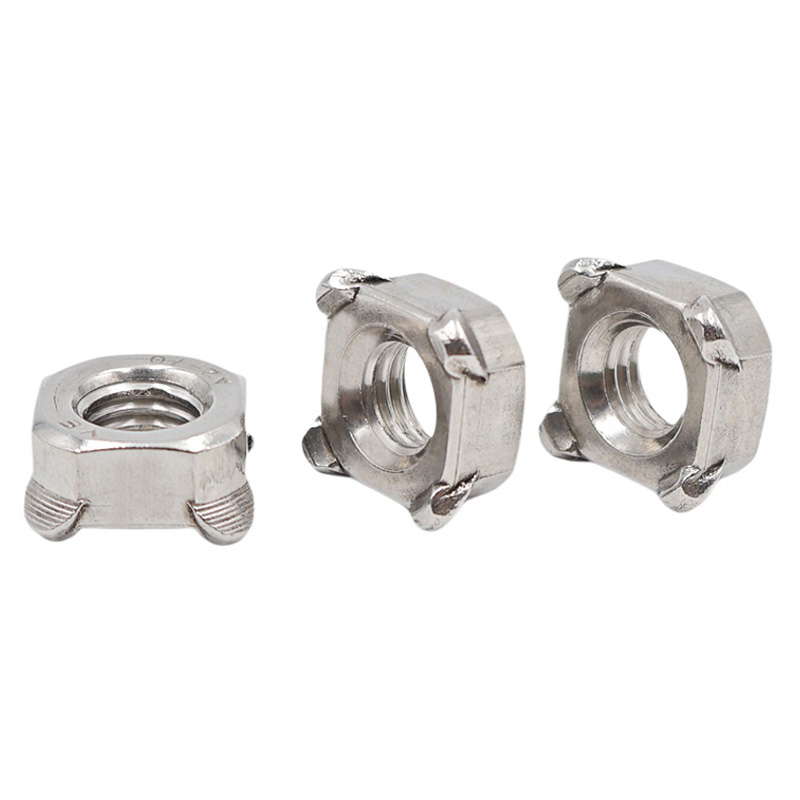

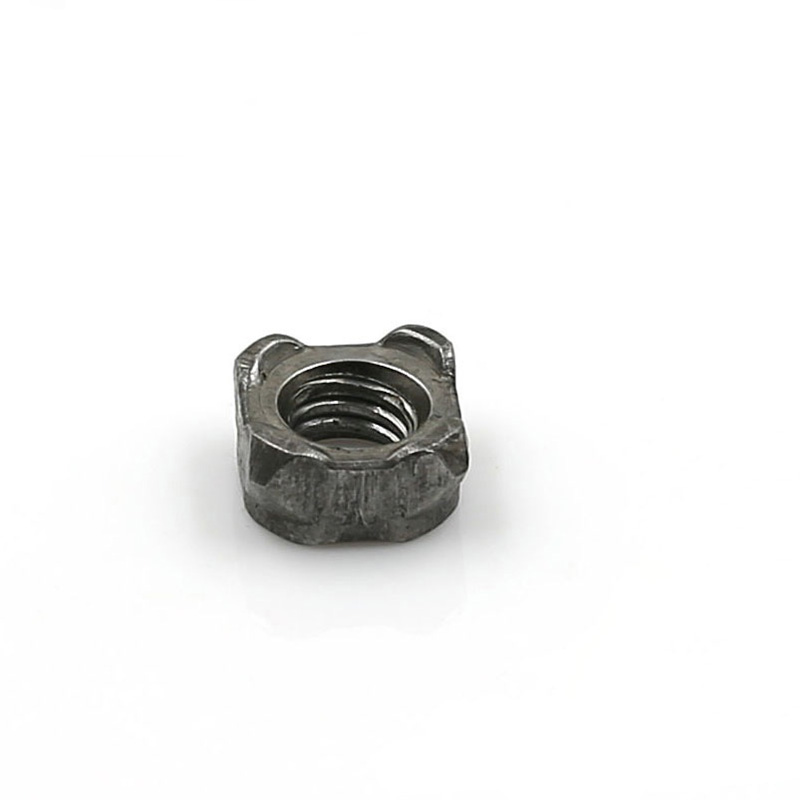

M8 Square Weld Nut

Strukturální typ

Čtyřhranná přivařovací matice M8 se dělí na dva typy podle toho, zda má nebo nemá polohovací kolík: typ bez kolíku a typ vybavený kolíkem.

（1）Nepilotované

Popis:

Čtvercový tvar, šířka protilehlých stran je 14 mm. Spodní plocha má čtyři polokulové svařovací výstupky rovnoměrně rozmístěné ve čtyřech rozích, bez vodicích kolíků. Spodní plocha je rovná, se specifikací M8 × 1,25 a přesností 6H.

Princip fungování:

Během svařování je polohování dosaženo pomocí polohovacích kolíků na spodní elektrodě nebo čtvercových otvorů na obrobku. Čtyři výstupky se při odporovém svařování roztaví současně a vytvoří jednotné svarové jádro.

Použitelné scénáře:

Když je již čtyřhranná svařovací matice M8 ve čtvercovém otvoru obrobku nebo když je polohování spolehlivé,

mohou být použity ruční nebo poloautomatické svařovací techniky.

To je vhodné pro nákladově citlivé aplikace s nízkými požadavky na přesnost polohování.

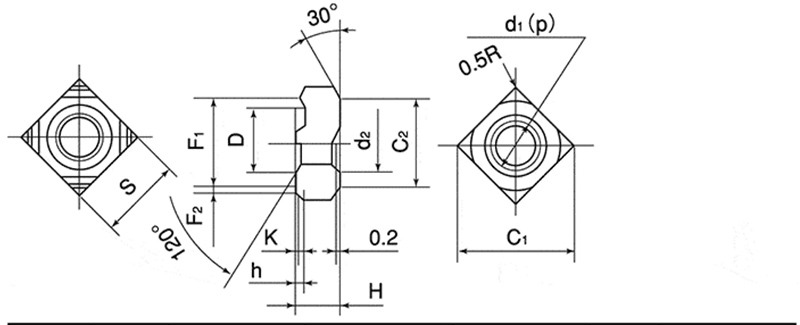

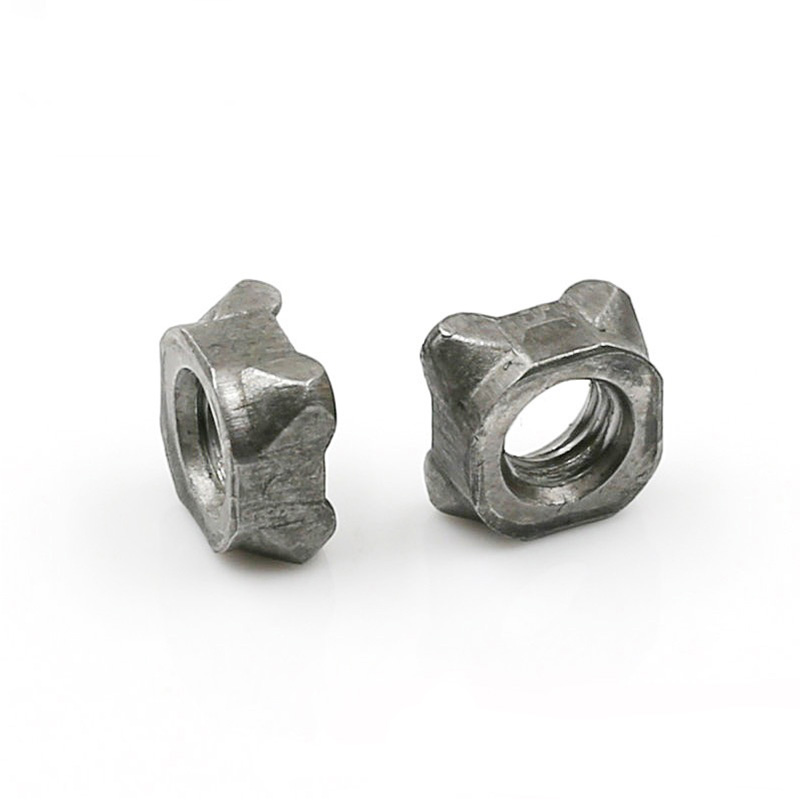

M8 Square Weld Nut

d	p	S		H		h		K	D
Nominální průměr	Pitch	Základní rozměr	Tolerance	Základní rozměr	Tolerance	Základní rozměr	Tolerance	Základní rozměr (přibližný)	Základní rozměr	Tolerance
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1 až 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

(2) Pilotováno

Popis:

Tvar je čtvercový, přičemž šířka protilehlých stran obvykle zůstává 14 mm. Jsou přítomny čtyři rohové výstupky na spodní ploše spolu se středovým vodicím kolíkem. Průměr vodícího kolíku je typicky 9,6 mm nebo 11,6 mm (v závislosti na požadavcích zákazníka). Výška vodícího kolíku je 1,5 mm, 2,0 mm nebo 2,5 mm, což odpovídá tloušťce základního materiálu. Závit je M8 × 1,25 s přesností 6H.

Princip fungování:

Vodicí kolík se zasune do předvrtaného polohovacího otvoru obrobku, aby se dosáhlo přesného polohování a zabránilo se posunutí čtyřhranné svařovací matice M8 během svařování. Vodicí kolík zároveň do určité míry účinně blokuje průnik svařovacích stříkanců do závitového otvoru.

Použitelné scénáře:

Automatizovaná robotická svařovací linka (s vysokými požadavky na polohování)

Když obrobek nemá žádné čtvercové otvory a je umístěn pouze kruhovými otvory

Aplikace, kde je třeba zabránit ucpání závitů struskou ze svařování
