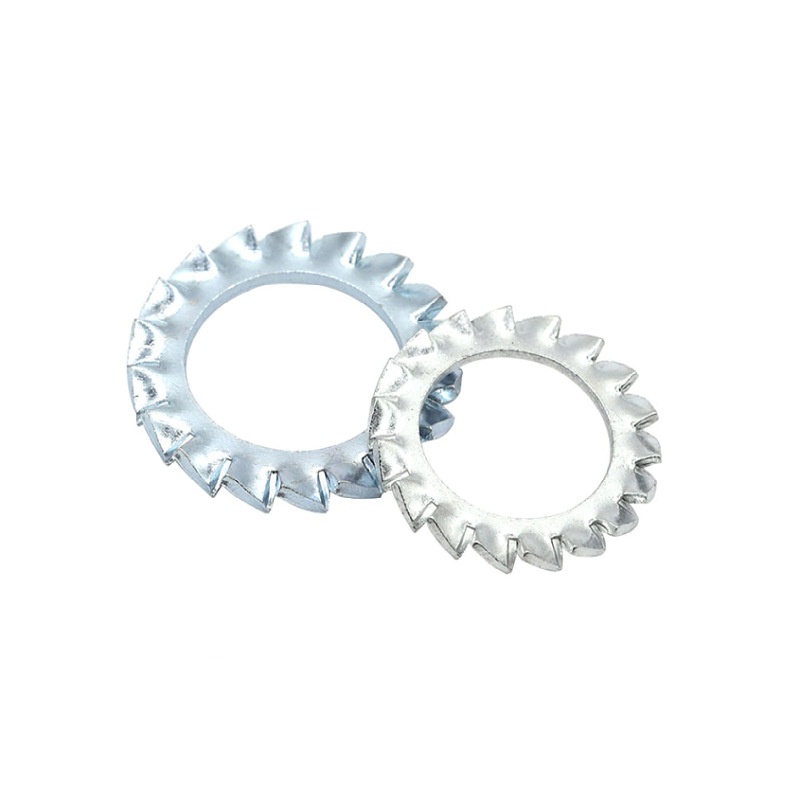

Pojistné podložky s vroubkovaným ozubením

Tovární pojistné podložky Xiaoguo® se zoubkovaným ozubením jsou kompaktní a snadno se skladují a dobře fungují v úzkých instalačních prostorech. Doporučujeme zadávat hromadné objednávky, což usnadňuje udržování zásob a také vám přináší lepší jednotkové ceny.

Odeslat dotaz

Popis výrobku

1）Musím při instalaci pojistných podložek se zoubkovaným ozubením použít momentový klíč?

Důrazně se doporučuje používat. Stačí utáhnout podle standardního doporučeného utahovacího momentu pro šrouby nebo matice.

（2）Jak můžeme zabránit poškrábání těsnění na povrchu obrobku?

Zuby se samy zakousnou do povrchu a úplně se nevyhne ani sebemenším škrábancům.

（3）Co se stane, když je podložka příliš utažena?

Přílišné utažení zuby zcela zploští, což způsobí, že podložka ztratí svou pružnost a účinek proti povolování se prudce sníží.

（4）Musím před instalací pojistných podložek se zoubkovaným povrchem vyčistit povrch?

Ano. Olej, železné piliny, barva nebo oxidová vrstva na základně hlavy šroubu/matice a povrchu obrobku by měly být odstraněny.

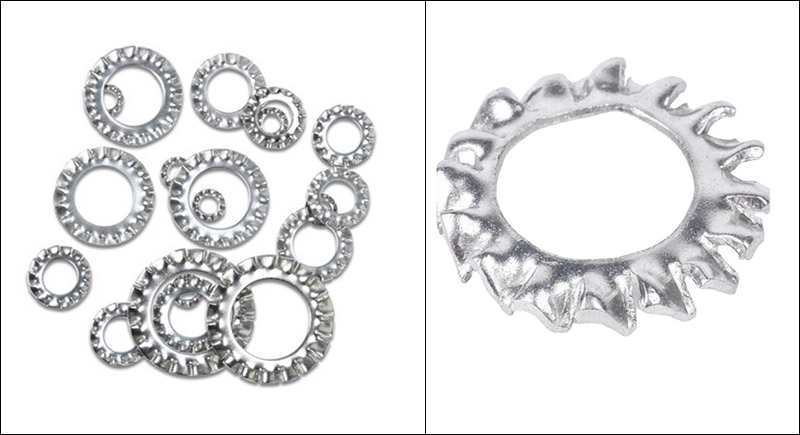

Lock Washers with Serrated Toothed

Správná instalace pojistných podložek se zoubkovaným ozubením je zásadní pro zajištění jejich účinku proti uvolnění a elektrické vodivosti.

(1) Vyčistěte kontaktní plochy

Odstraňte olej, železné piliny, barvy nebo oxidové vrstvy ze spodní části šroubů nebo matic a povrchů obrobků.

（2）Potvrďte směr pračky (nejdůležitější)

Povrch zubu musí směřovat ke kontaktnímu povrchu hlavy šroubu nebo matice a plochý povrch by měl směřovat k vnější straně obrobku.

Opačná montáž bude mít za následek: Zuby se nemohou zapojit, čímž zcela ztratíte funkci proti uvolnění.

(3) Nainstalujte podložku Umístěte pojistné podložky se zoubkovaným ozubením pod hlavu šroubu nebo matici a udržujte ji zarovnanou uprostřed šroubu.

(4) Nejprve utáhněte rukou. Rukou otáčejte šroubem nebo maticí, dokud se podložka lehce nedotkne povrchu součásti. Zuby se v tuto chvíli plně nezakousnou.

(5) Utáhněte standardním utahovacím momentem Pomocí momentového klíče utáhněte šroub a matici podle standardních požadavků na utahovací moment. Zuby podložek se při utahování samy zaboří do povrchu, není třeba znovu nastavovat utahovací moment. Nepoužívejte rázový utahovák s nadměrnou silou, jinak by zuby mohly sklouznout a pojistné podložky se zoubkovaným ozubením se zdeformují.

(6) Kontrola po instalaci Při použití pro elektrické uzemnění otestujte po utažení odpor mezi šroubem a obrobkem pomocí multimetru, aby byla zaručena stabilní vodivost. Hodnota odporu by se měla blížit 0 Ω.

Lock Washers with Serrated Toothed

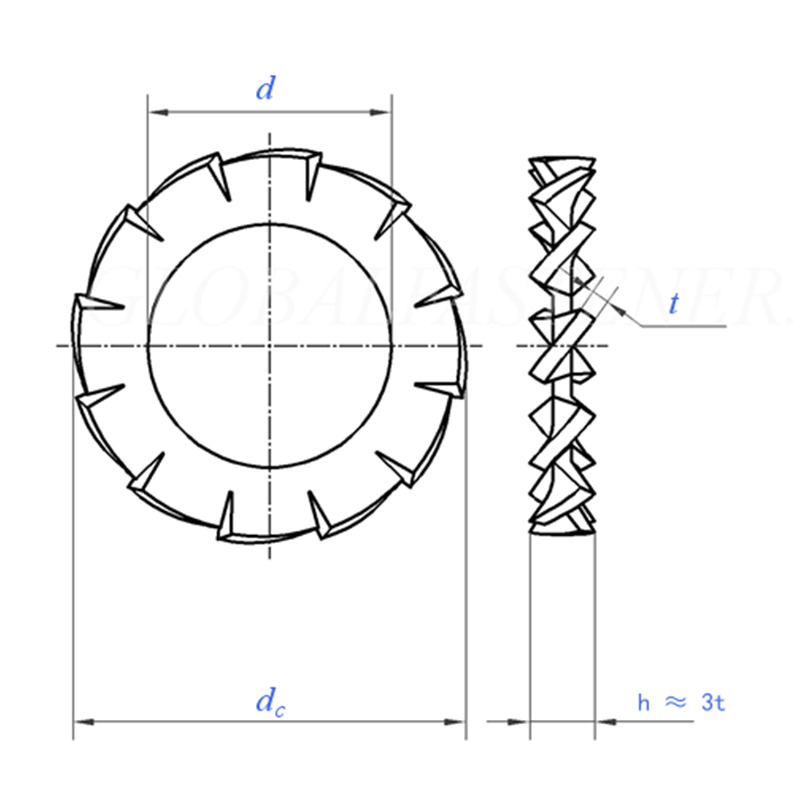

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominální velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
stejnosměrný proud	max = jmenovitá velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
stejnosměrný proud	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubů	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pro jmenovitý průměr závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominální velikost	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = jmenovitá velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubů	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pro jmenovitý průměr závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
