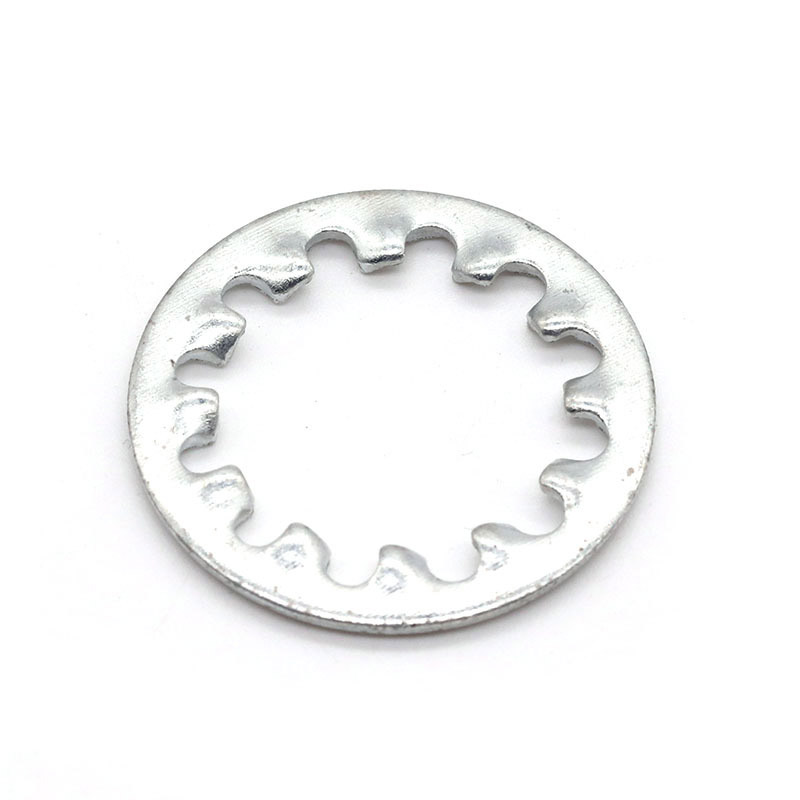

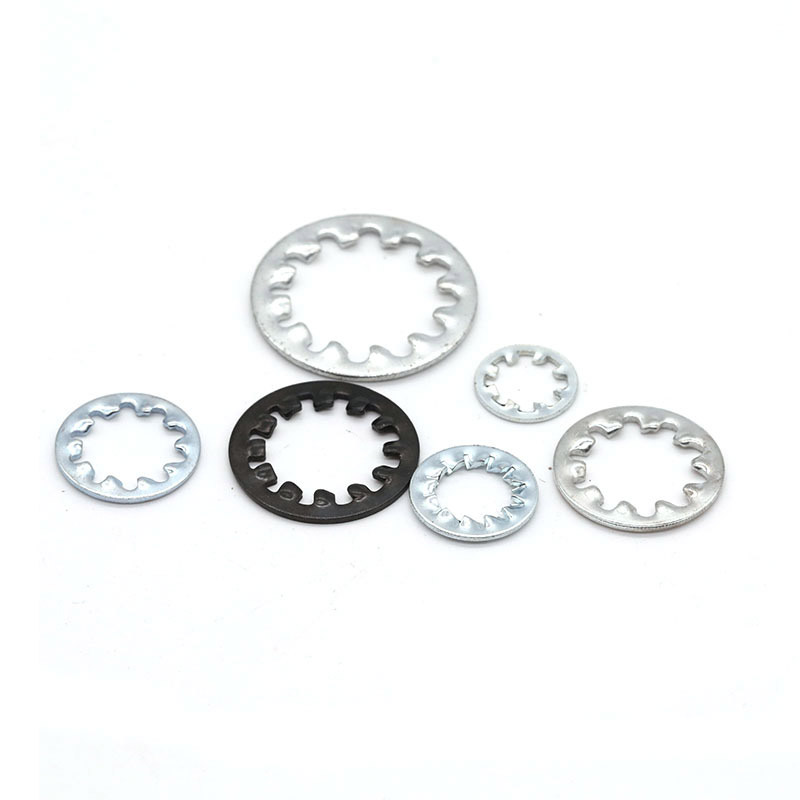

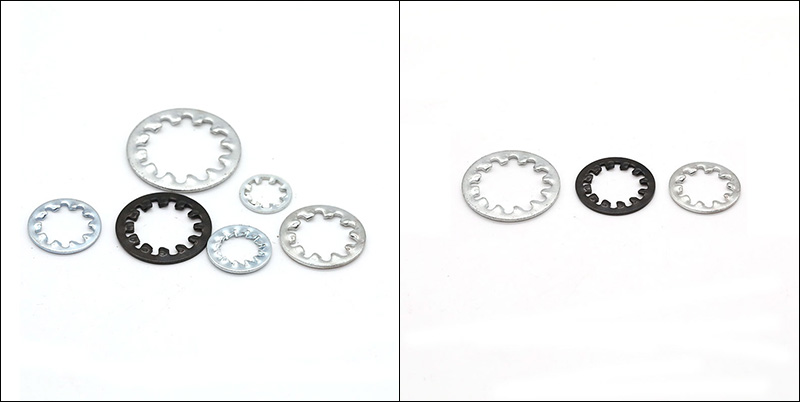

Pojistné podložky s vnitřními zuby

Pojistné podložky s vnitřními zuby se dělí především na standardní typ (Typ AW) a těžký typ (Typ IOW). Základní rozdíl mezi nimi spočívá v hloubce a síle tvaru ozubeného kola.

（1）Typ AW

Základní funkce: Přijetí hustěji uloženého designu vnitřního ozubeného kola pro rozložení zátěže

Princip zajištění: Zvýšením počtu kontaktních bodů během záběru se využívá tření, aby se zabránilo uvolnění.

Preferované materiály: Konvenční uhlíková ocel nebo ekonomická nerezová ocel (jako SUS304)

Nosnost: Vhodné pro střední a nízké zatížení, lehká fixace

Cena: Ekonomický typ

Typické použití: Uzamykací podložky typu AW s vnitřními zuby jsou vhodné pro elektronické obvody, desky plošných spojů, domácí spotřebiče, přístrojové desky a další zařízení s nízkou zátěží.

(2) Napište IOW

Základní rys: Zuby jsou hlubší, ostřejší a silnější, s větší kousací silou.

Princip uzamykání: Použitím špiček zubů k „uchopení a kousání“ kovového povrchu vzniká mechanická uzamykací síla.

Materiál: Vyrobeno z pružinové oceli 65Mn, tvrdost HRC 39-50

Výkon při zatížení: Vhodné pro pracovní prostředí s velkým zatížením a silnými vibracemi

Cenová funkce: Skvělá hodnota za spolehlivý výkon

Použití: Zámkové podložky IOW s vnitřními zuby jsou ideální pro těžké díly. Široce se používá na podvozky a motory automobilů, průmyslové stroje a stavební zvedací zařízení.

Jednoduše řečeno, který z nich si vybrat mezi standardním AW a těžkým IOW, závisí hlavně na pracovním namáhání šroubů. Pro použití s ​​nízkou zátěží, jako je elektronika a domácí spotřebiče, stačí běžný typ AW a je levnější.

Pro situace se silnými vibracemi nebo nárazy, jako jsou automobily a velké průmyslové stroje, použijte odolný typ IOW, aby byly šroubové spoje zajištěny.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

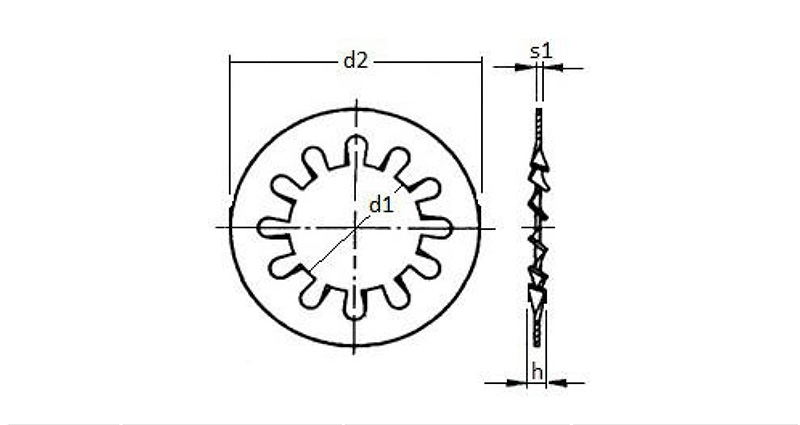

Uvedené informace a výkres jsou pouze referenční

Možná to budete chtít vědět

（1）Jaký styl bych měl použít pro instalace automobilových motorů?

Doporučujeme použít vnitřní ozubené podložky IOW. Skvěle zabraňují uvolnění šroubů.

（2）Máte verze z nerezové oceli pro oba styly?

Jasně. Oba typy AW a IOW mohou být dodávány v nerezové oceli jako A2/304 a A4/316.

（3）Jaký je rozdíl v tvrdosti mezi typy IOW a AW?

Standardní podložky AW z uhlíkové oceli mají obvykle tvrdost HRC 35-45. Verze z uhlíkové oceli IOW pro velké zatížení je tvrdší, s tvrdostí obecně od 42 do 50 HRC.
