M3 Vnější ozubení Pojistné podložky

Vnější vroubkované pojistné podložky M3 vyrobené továrnou Xiaoguo® mají dobrou znovupoužitelnost. Pokud jsou vnější zuby podložek po použití mírně opotřebené, lze je v závislosti na situaci znovu použít na nekritických místech.

Odeslat dotaz

Popis výrobku

Přestože jsou pojistné podložky M3 External zoubkování malé velikosti, mají širokou škálu aplikací. Díky své kompaktní konstrukci, spolehlivé uzavírací síle a vodivosti hraje důležitou roli v mnoha oblastech.

（1）Roboty, přesné stroje

Šroubové upevnění pro vysoce přesná zařízení s vysokými vibracemi, jako jsou klouby průmyslových robotů, držáky motorů a lineární moduly

（2）Spotřební elektronika

Rám mobilních telefonů, držáky motorů dronů, nosné konstrukce pro zařízení VR/AR, vnitřní konstrukce herních ovladačů atd., všechny tyto vysoce pevné a miniaturizované spojovací body

（3）Nový energetický průmysl

M3 Externí ozubení Lock Washers se používají v klíčových scénářích v nabíjecích stanicích, jako jsou elektrické moduly, moduly akumulátorových baterií a fotovoltaické střídače, kde je vyžadována odolnost proti korozi a vibracím.

（4）Nábytek a kancelářské potřeby

Opatření proti uvolnění pro spojení mezi podnoží a opěradlem kancelářských židlí, kovových polic, vitrín, svítidel atd. při demontáži a montáži

（5）Optické a fotografické vybavení

Vnitřní nastavovací mechanismy, podpěry čoček, pan-tilt upevňovací prvky atd. přesných přístrojů vyžadují malé a vysoce pevné spoje

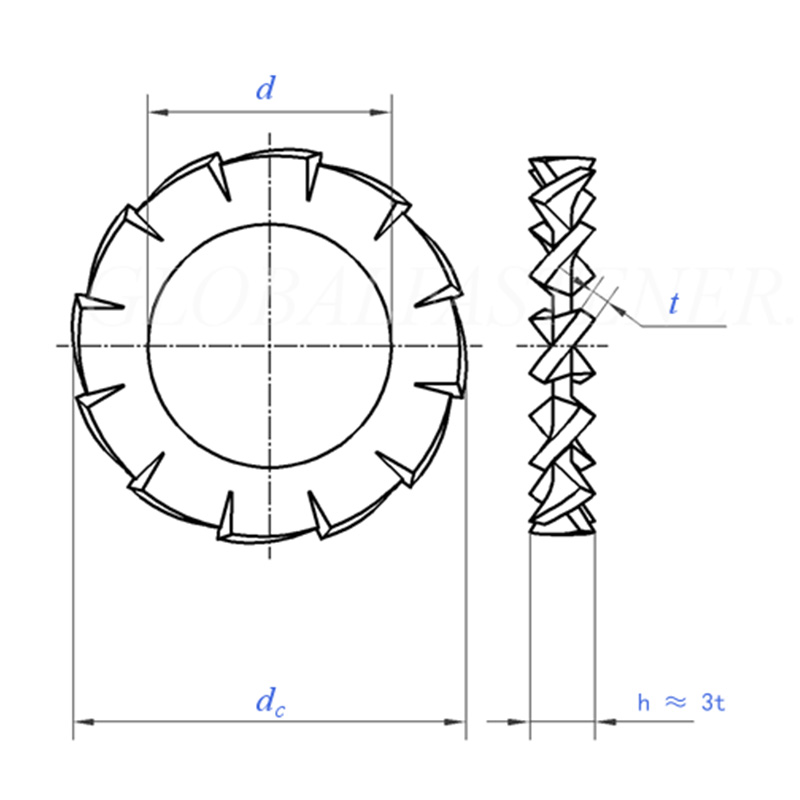

M3 External serrations Lock Washers

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominální velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
stejnosměrný proud	max = jmenovitá velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
stejnosměrný proud	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubů	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pro jmenovitý průměr závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominální velikost	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = jmenovitá velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubů	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pro jmenovitý průměr závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Základní silné stránky

Pojistné podložky M3 s vnějším ozubením lze použít v mnoha situacích především díky několika silným vlastnostem.

（1）Antivibrační a proti uvolnění

M3 Externí ozubení Lock Washers je profesionální nástroj pro odolnost proti vibracím. Jeho vnější zubová struktura je navržena speciálně tak, aby „zabránila uvolnění spojovacích prvků ve vibrujícím prostředí“, zejména u zařízení s dynamickým zatížením a nepřetržitým pohybem.

（2）Elektrické uzemnění

Ostré zuby mohou snadno proniknout vrstvou oxidu nebo povlakem na kovovém povrchu a vytvořit tak stabilní elektrickou dráhu.

(3) Prostorově nenáročné

Pro vnitřek přesných zařízení lze M3 Externí ozubené pojistné podložky instalovat přímo pod hlavu spojovacího prvku a nezabírají téměř žádný další prostor.

（4）Možnosti materiálu jsou k dispozici

Lidé si mohou vybrat různé materiály na základě konkrétního aplikačního prostředí. Pružinová ocel má vysokou pevnost a nerezová ocel je odolná vůči korozi, takže je vhodná pro různé scénáře.

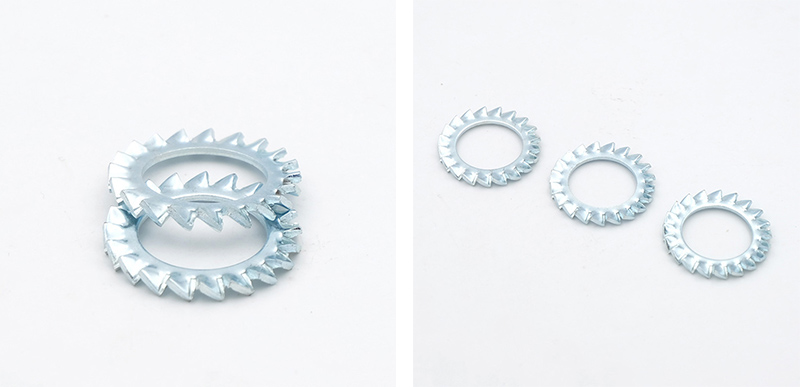

M3 External serrations Lock Washers
