Vnější ozubená pojistná podložka M6

Vnější vroubkovaná pojistná podložka M6 vyrobená továrnou Xiaoguo® je vysoce nákladově efektivní. S relativně nízkou jednotkovou cenou mohou poskytovat spolehlivý výkon proti uvolnění a jsou zvláště vhodné pro rozsáhlé montážní úkoly.

Odeslat dotaz

Popis výrobku

Při instalaci a používání vnější vroubkované pojistné podložky M6 vyžadují následující body zvláštní pozornost.

（1）Jednorázové použití

Pokud se po vyjmutí vnější vroubkované pojistné podložky M6 trvale zdeformovaly zuby, nelze je znovu použít; jinak nebudou schopny zajistit funkci proti uvolnění.

(2) Nevhodné pro měkké materiály

Zuby se mohou hluboce zakousnout do hliníkových, plastových a tenkých ocelových plátů, což může způsobit promáčknutí nebo prasknutí. Doporučuje se přidat plochou podložku pod vnější vroubkovanou pojistnou podložku M6 pro tlumení.

（3）Věnujte pozornost povrchové úpravě

Pokud je na povrchu obrobku vrstva barvy nebo elektrolytického pokovování, zuby mohou proniknout povlakem a zanechat stopy. Když jsou požadavky na vzhled, vybírejte pečlivě.

（4）Snažte se co nejvíce používat velké spojovací prvky.

Vnější ozubená podložka je vhodná pro šrouby s většími hlavami, jako jsou šestihranné hlavy, kulaté hlavy a ploché hlavy; pro šrouby s malou hlavou by mělo být zvoleno vnitřní těsnění zubu.

(5) Ovládání točivého momentu

Nadměrné utahování může způsobit, že se zuby zcela zploští a ztratí svou pružnost; nedostatečný točivý moment zabrání správnému usazení. Proto je nezbytné pracovat přesně podle doporučených hodnot.

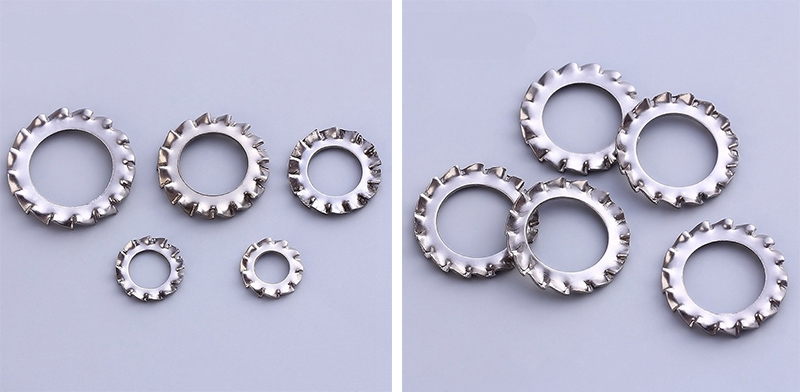

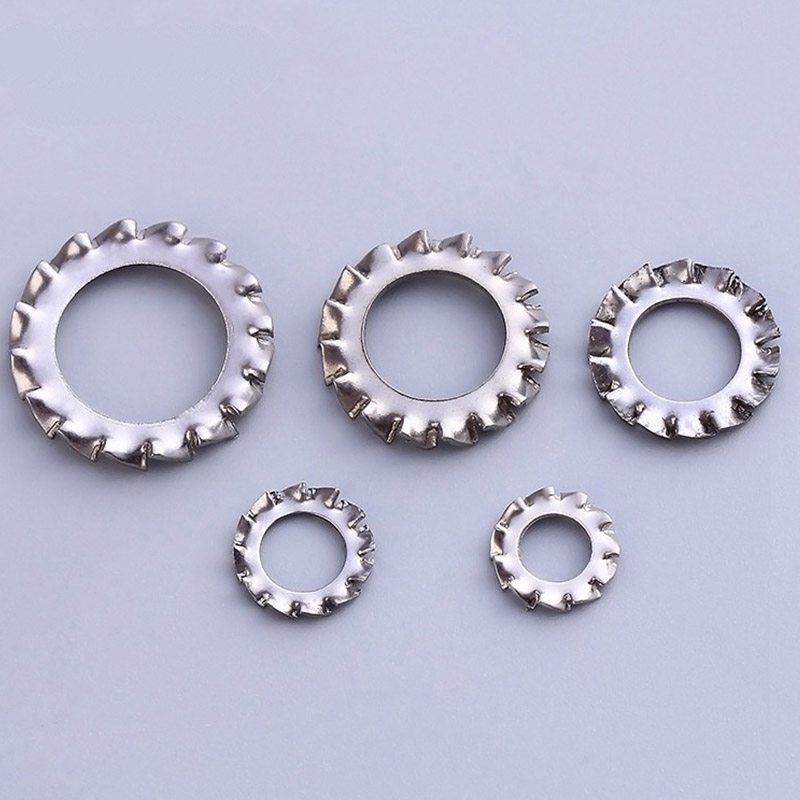

M6 Outer Serrated Lock Washer

Běžné chyby a řešení

（1）Po utažení se vnější okraj vnější vroubkované pojistné podložky M6 zvedne.

Možné příčiny: Podložka je nainstalována ve špatném směru.

Řešení: Vyjměte jej a znovu jej nainstalujte tak, aby povrch zubu směřoval k upevňovacímu prvku.

(2) Šrouby se stále povolují.

Možné příčiny: Nedostatečný točivý moment / Opětovné použití podložek

Řešení: Zkontrolujte hodnotu točivého momentu. /Pokud byla demontována a znovu smontována, vyměňte novou podložku.

（3）Odpor uzemnění je příliš vysoký.

Možné příčiny: Zuby neprorazily povlak.

Řešení: Očistěte kontaktní plochu nebo lehce seškrábněte povlak a poté znovu utáhněte.

(4) Povrch obrobku je silně poškrábaný.

Možné příčiny: Vnější vroubkovaná pojistná podložka M6 je přímo přitlačena na měkký povrch.

Řešení: Přidejte plochou podložku pod podložku nebo ji vyměňte za vnitřní podložku zubu.

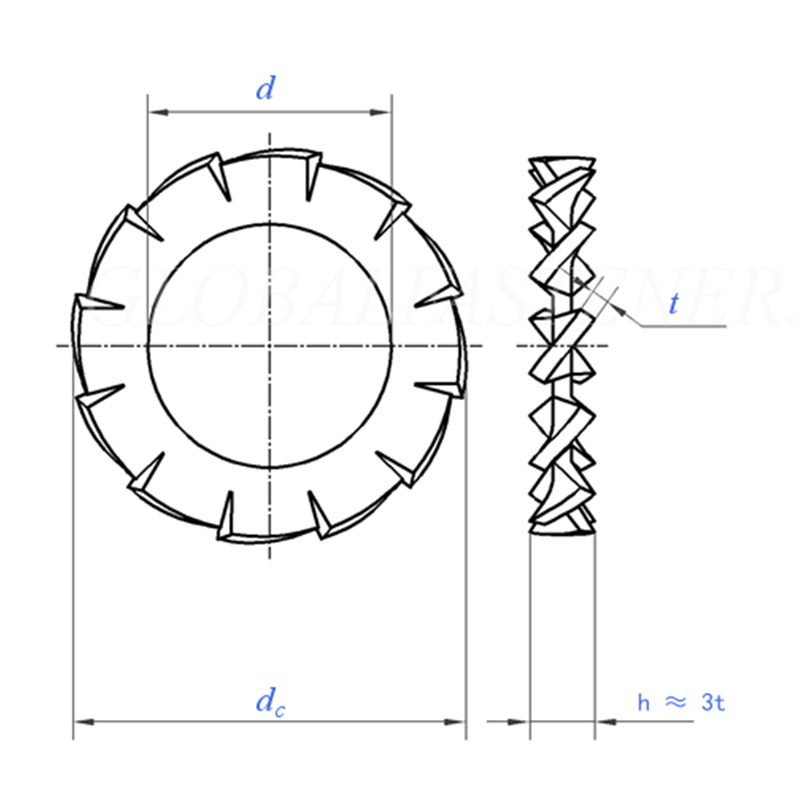

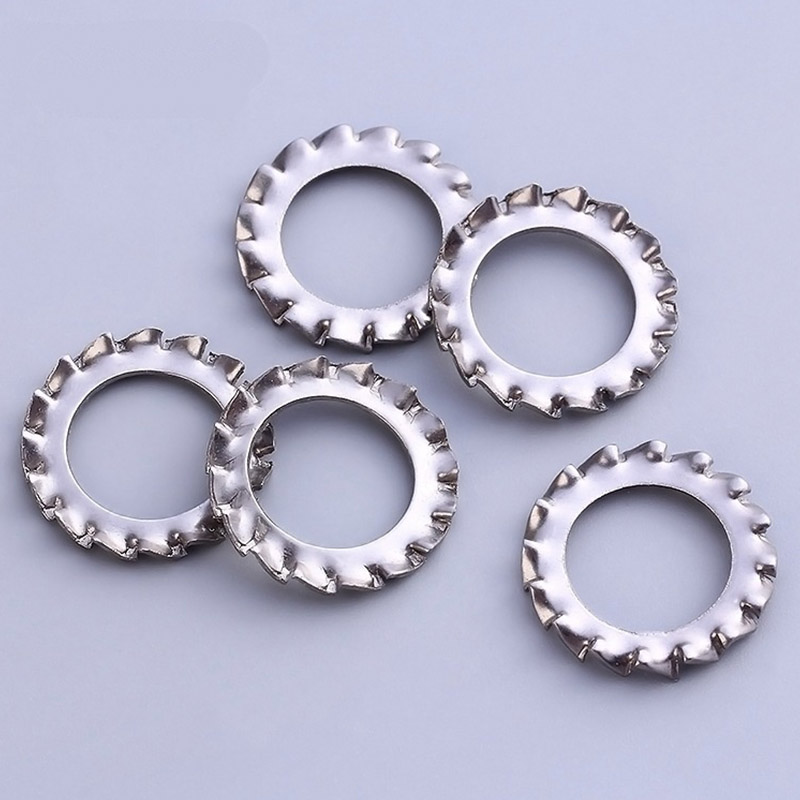

M6 Outer Serrated Lock Washer

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominální velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
stejnosměrný proud	max = jmenovitá velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
stejnosměrný proud	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubů	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pro jmenovitý průměr závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominální velikost	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = jmenovitá velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubů	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pro jmenovitý průměr závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
