Svařovací matice se čtvercovým promítáním

Strukturální charakteristiky

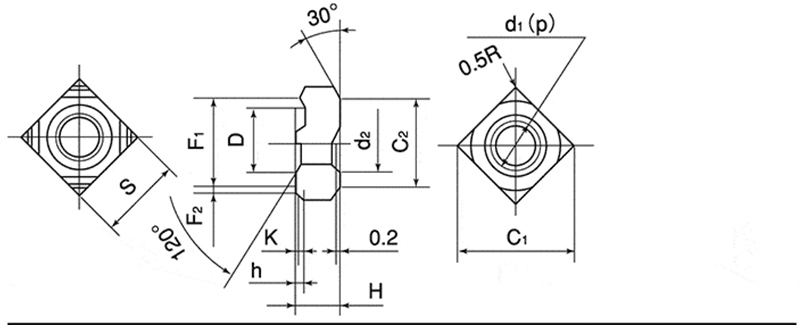

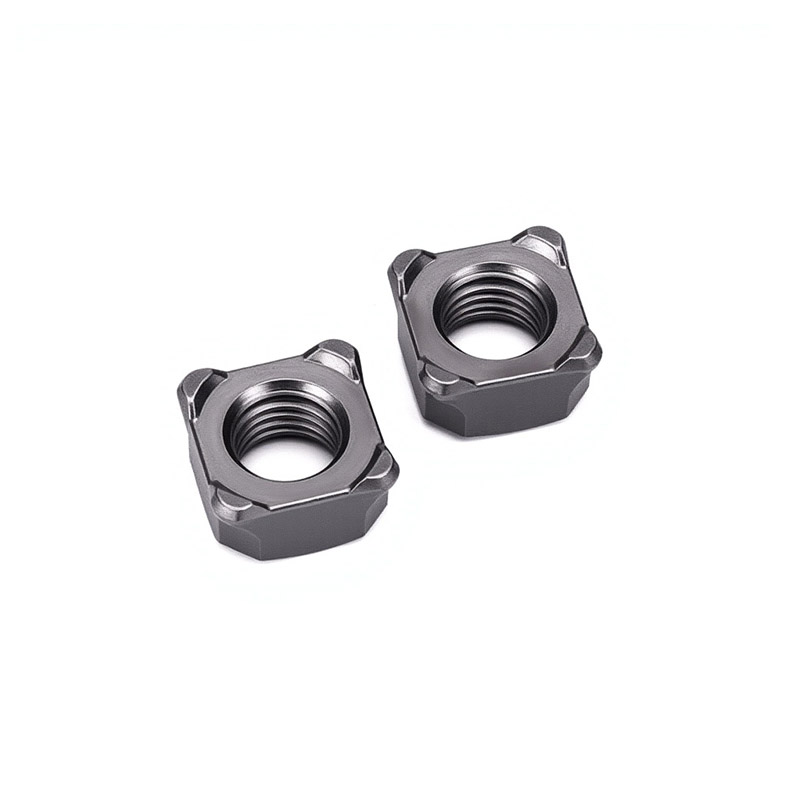

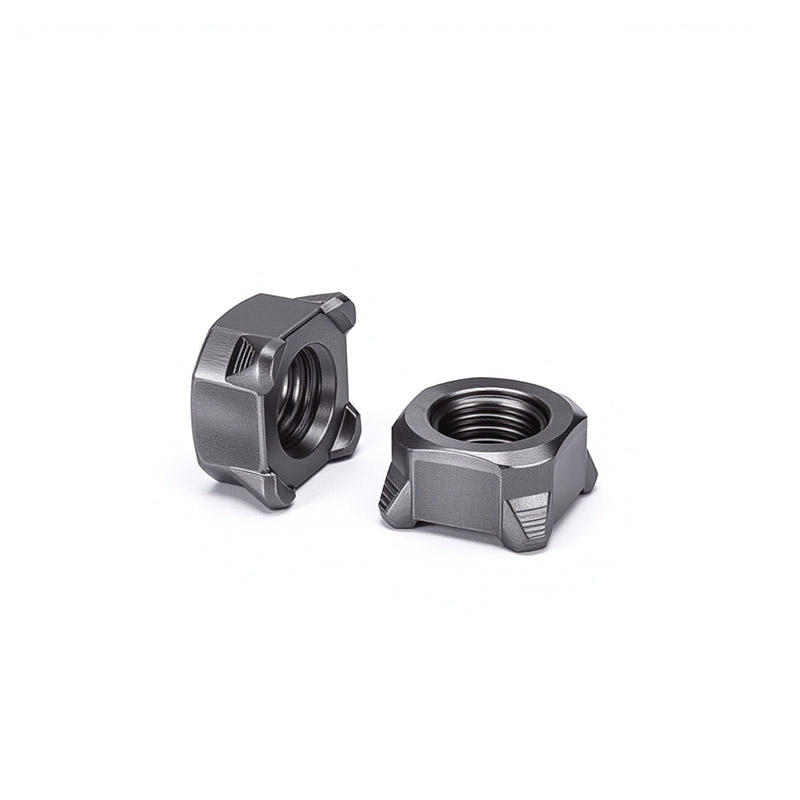

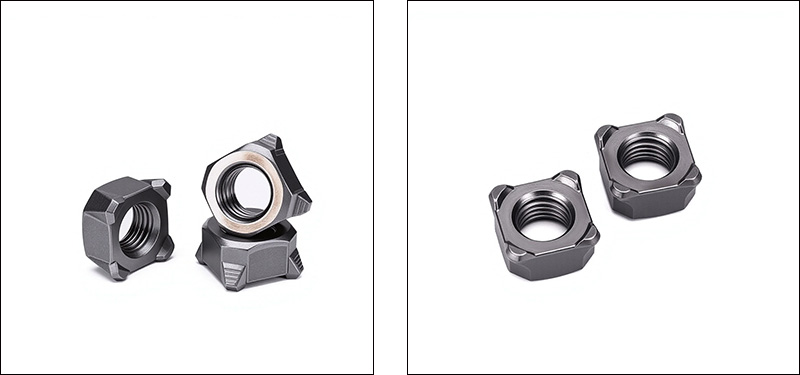

Přivařovací matice se čtvercovým výstupkem je čtyřhranná matice s několika přivařovacími výstupky ve spodní části. Jeho konstrukční návrh se soustředí na tři klíčové cíle: spolehlivost svařování, přesné polohování a odolnost proti otáčení.

【1】 Čtvercová základna

(1) Tvar: Dokonalý čtverec se všemi čtyřmi stranami stejně dlouhými a všemi čtyřmi rohy v pravém úhlu. Může automaticky zabránit otáčení, když zapadne do čtvercového otvoru v obrobku.

（2）Šířka okraje: Například M8 je 14 mm, M10 je 17 mm. Poskytuje dostatečnou tlakovou plochu, aby se zabránilo zasekávání matic v základním materiálu při svařování.

（3）Tloušťka (výška): Obvykle 6 až 10 mm. Zajišťuje dostatečnou délku záběru závitu pro zajištění pevnosti spojení.

【2】Projekt svařováníakce

（1）Množství: Distribuováno čtyřbodovým symetrickým způsobem, aby byl zajištěn rovnoměrný proud a vyvážené jádro svaru

(2) Poloha: Ve čtyřech rozích spodního povrchu, blízko okraje, pro zvýšení stability svařování

(3) Tvar: Kulovitý nebo kónický tvar s vrcholem, s hladkým vrcholem

（4）Výška: 0,5 ~ 1,2 mm, aby byl zajištěn těsný kontakt se základním materiálem

Šířka/průměr: Přibližně 1,5 ~ 2,5 mm

【3】 Vnitřní závit

（1）Specifikace závitu: metrický M4 až M16, imperiální #6 až 5/8″. Vytváří rozebíratelné spojení s odpovídajícími šrouby.

（2）Přesnost závitu: 6H (metrická), 2B (imperiální). Zajišťuje dobré usazení mezi přivařovacími maticemi se čtvercovým výstupkem a šroubem.

（3）Délka závitu: Poskytuje dostatečnou délku záběru závitu.

（4）Orientace závitu: Vstupní konec může mít zkosení pro snadné vložení šroubu.

Často kladené otázky

（1）Pro jakou metodu svařování jsou přivařovací matice s čtvercovým projekcí vhodné? Jaké jsou parametry?

Nejčastěji používanou metodou je odporové projekční svařování. Vezměme si jako příklad svařování matice M8 z nízkouhlíkové oceli na 1,5 mm nízkouhlíkovou ocelovou desku. Referenčními parametry jsou: proud 8–11 kA, tlak elektrody 2,5–4,0 kN, frekvence svařování 8–15 cyklů (přibližně 0,16–0,3 sekundy).

(2) Jaké normy splňují vaše přivařovací matice se čtvercovým projekcí?

Přísně dodržujeme DIN 928 (německá norma, celosvětově nejrozšířenější), ASME B18.1 (americká norma) a GB/T 13681.2 (čínská národní norma).

（3）Jak zajistit svařovací výkon matic?

Základem svařovacího výkonu je, že obsah uhlíku by měl být ≤ 0,25 %. Provádíme spektrální analýzu každé šarže surovin, abychom zajistili kvalifikaci chemického složení. Výška a tvar výstupků jsou přitom přísně kontrolovány v tolerančním rozsahu.
