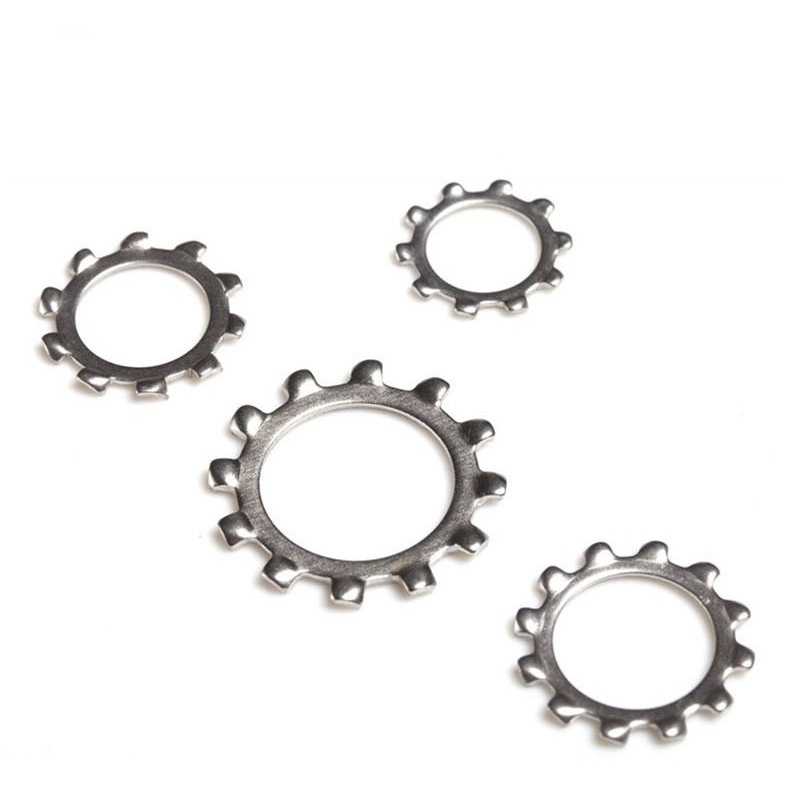

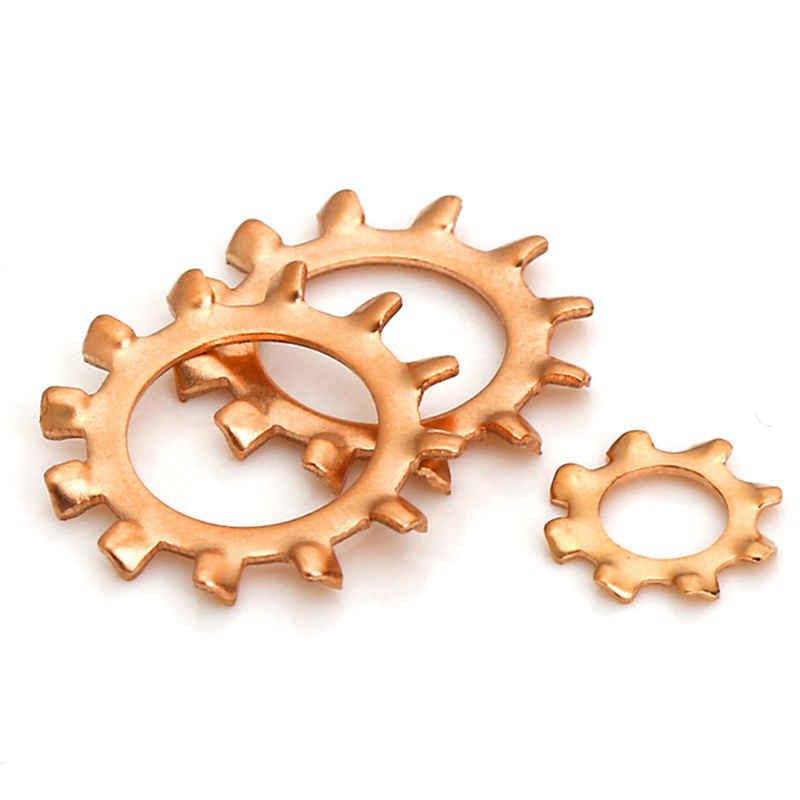

Vnější ozubená pojistná podložka

Vnější vroubkovaná pojistná podložka vyrobená továrnou Xiaoguo® má vynikající odolnost proti nárazům a odolnost proti uvolnění. Při použití budou vnější zuby zapuštěny do hlavy šroubu a povrchu obrobku, čímž se zabrání povolení šroubu.

Odeslat dotaz

Popis výrobku

Vnější vroubkovaná pojistná podložka jsou těsnění proti uvolnění se zuby kolem vnějšího okraje. Zuby se protahují radiálně z vnějšího kruhu podložky.

Když utahujete šrouby nebo matice, tyto vnější zuby přilnou k povrchu součásti. Zvyšuje tření a vytváří mechanický zámek, takže se upevňovací prvek snadno neuvolní.

V porovnání s vnitřními ozubenými podložkami se styl vnějšího zubu lépe hodí pro díly s větší vnější velikostí. Rovnoměrně rozkládá tlak a zajišťuje stálý uzamykací efekt. Vnitřní těsnění zubů se používá hlavně pod hlavy menších šroubů, zatímco vnější vroubkovaná pojistná podložka se používá hlavně pod matice nebo pro spojovací prvky s většími hlavami.

Princip fungování

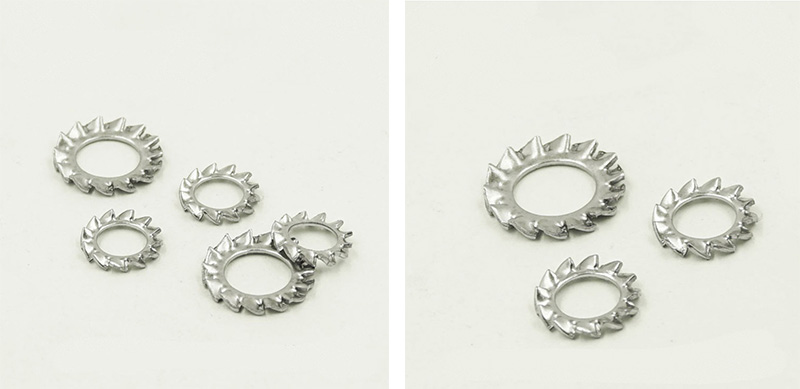

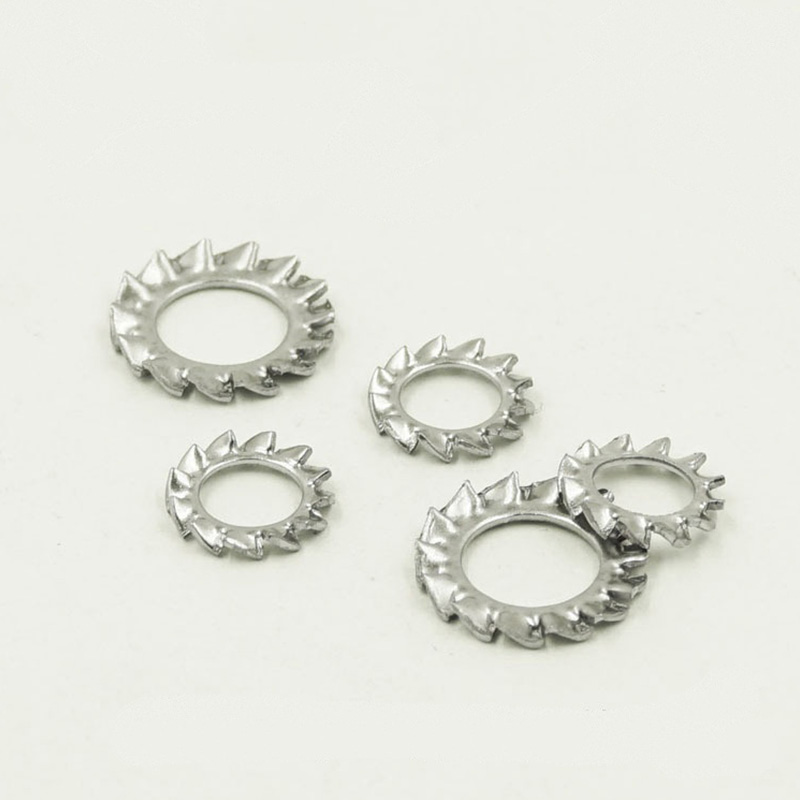

Outer Serrated Lock Washer

Princip činnosti vnější vroubkované pojistné podložky je ve skutečnosti poměrně jednoduchý. Spoléhá hlavně na dvě věci:

(1) Zuby se zarývají přímo do kontaktní plochy.

Tento druh podložky má na vnějším okraji kruh ostrých zubů. Když utahujete šrouby nebo matice, zuby se zatlačí na dva dotykové povrchy: spodní část hlavy šroubu nebo matice a povrch instalovaného dílu.

Poté, co se zuby zaboří, funguje jako kroužek ostnů pod uzávěrem. Pokud se šroub začne přirozeně uvolňovat, tyto zuby jej pevně drží a zabrání jeho otáčení.

(2) Samotná podložka poskytuje elasticitu.

Vnější vroubkovaná pojistná podložka není zcela plochá; má sám o sobě určitý stupeň elasticity. Po utažení je zploštělý, ale materiál se chce vždy vrátit do původního tvaru, takže neustále působí silou vzhůru. Tato síla zvyšuje tření mezi závity, takže je méně pravděpodobné, že se šroub uvolní.

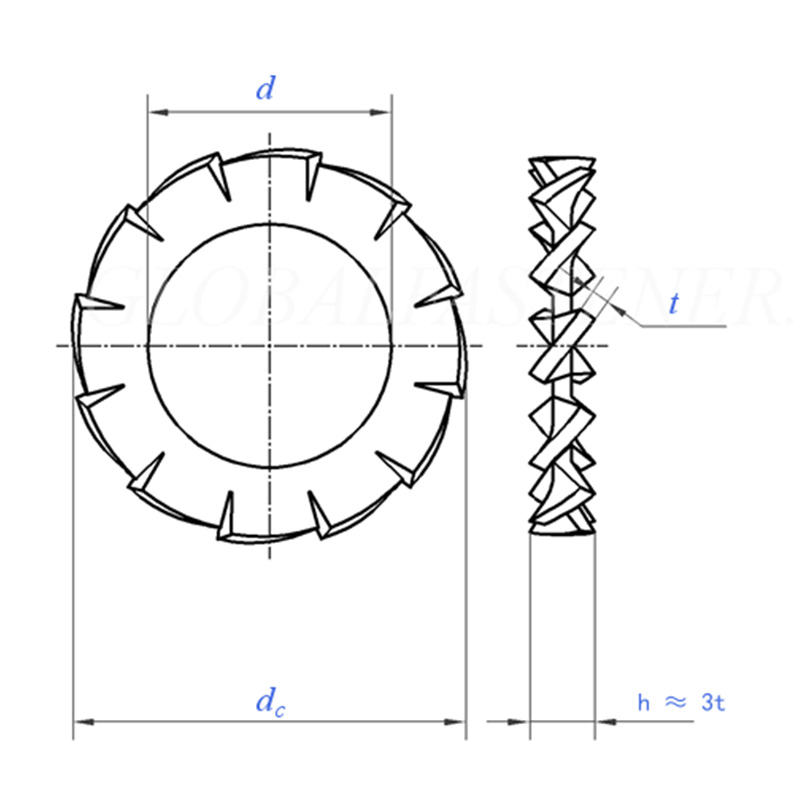

Outer Serrated Lock Washer

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominální velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
stejnosměrný proud	max = jmenovitá velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
stejnosměrný proud	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubů	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pro jmenovitý průměr závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominální velikost	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = jmenovitá velikost	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubů	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pro jmenovitý průměr závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Jaký je rozdíl mezi vnější vroubkovanou pojistnou podložkou a vnitřními ozubenými pojistnými podložkami?

Verze s vnějším zubem: Zuby jsou uspořádány na vnějším kruhu, hodí se pro spojovací prvky s relativně velkými hlavami.

Verze s vnitřním zubem: Zuby jsou na vnitřním kruhu, s hladkým hladkým vnějším okrajem. Tento styl dokonale ladí se šrouby s malými hlavami.

（2） Poskytujete vzorky pro testování?

Ano. Skladové vzorky standardní velikosti jsou zdarma (přepravné hradí zákazník) a dodací lhůta je 2–5 dnů.

（3）Jaká je MOQ a dodací lhůta pro hromadnou objednávku?

Pro standardní specifikace je MOQ obecně 1 000 - 5 000 kusů na specifikaci. Doba dodání je cca 15 - 25 dní. Nátěr z nerezové oceli nebo Dacromet může trvat o něco déle.
