Standardní vnitřní ozubené pojistné podložky

Pro šrouby s malou hlavou je ideální volbou zakoupení standardních vnitřních pojistných podložek Xiaoguo®. Konstrukce vnitřních zubů zajišťuje, že všechny zuby mohou přijít do kontaktu s hlavou šroubu, čímž se dosáhne účinného zajištění.

Odeslat dotaz

Popis výrobku

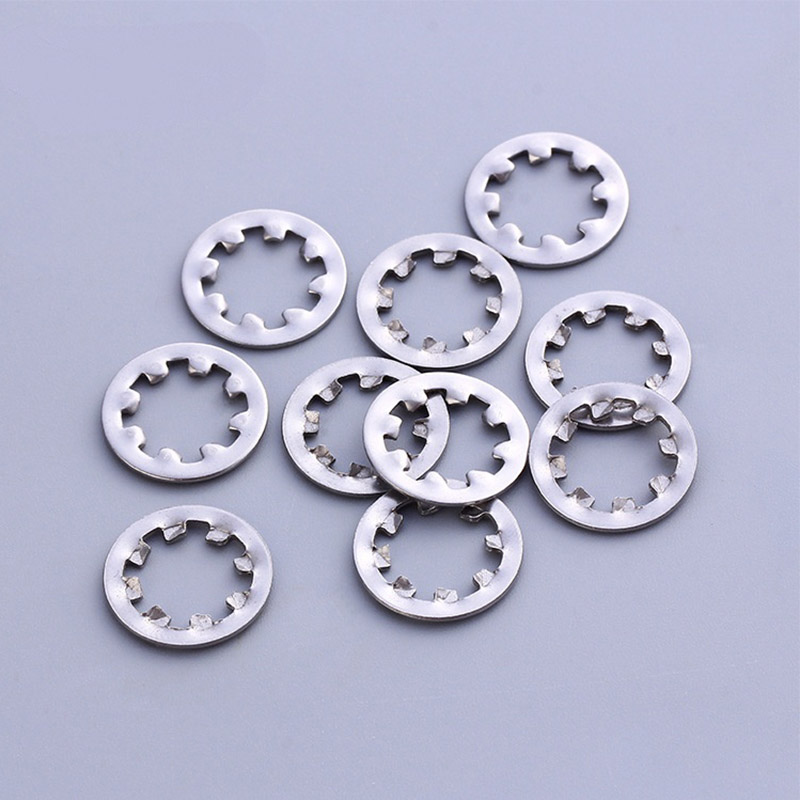

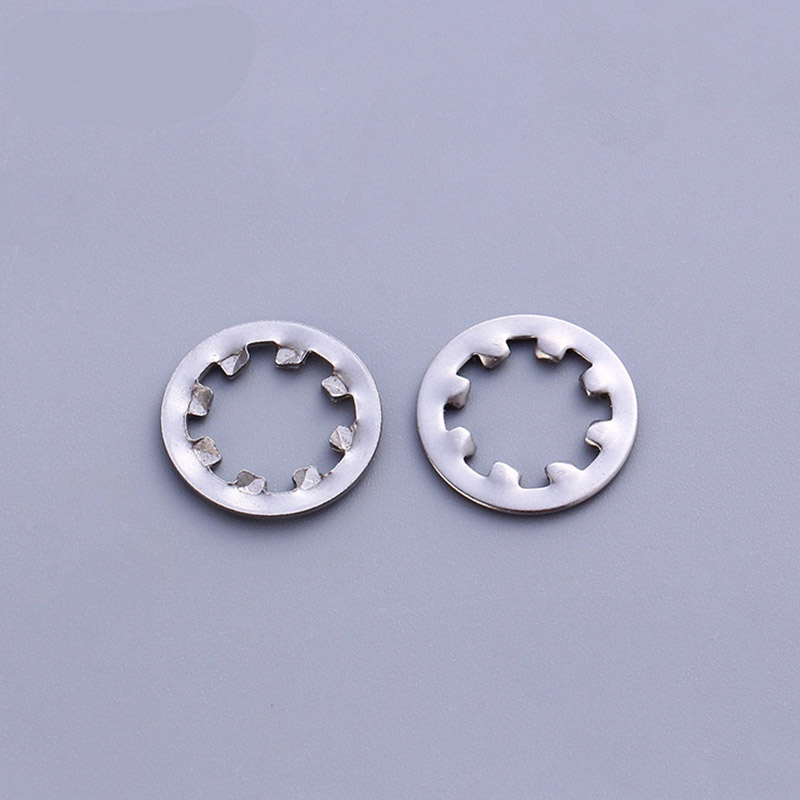

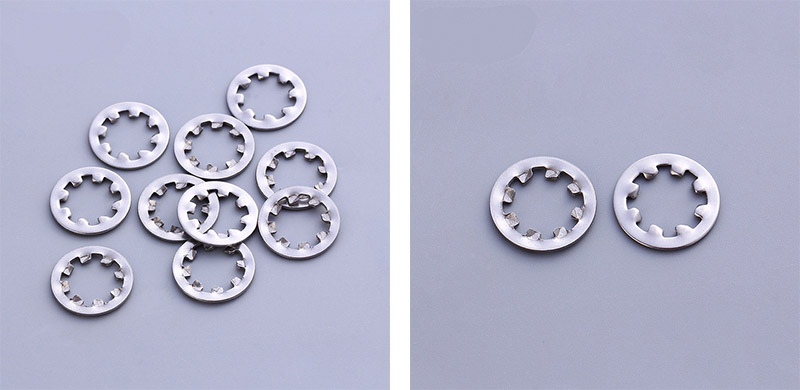

Standard Internal Tooth Lock Washers je typ podložky proti uvolnění, s uvnitř uspořádanými strukturami podobnými zubům na svém povrchu. Jeho tvar je tenký kovový prstenec s ostrým ozubeným prstencem uprostřed a hladkým a plochým vnějším kruhem. Při utahování šroubu se tyto zuby zapustí do hlavy šroubu a povrchu součásti zařízení, přičemž se spoléhají na třecí sílu a sílu záběru, aby se zabránilo uvolnění šroubu. Zjednodušeně řečeno, mezi hlavu šroubu a povrch součásti zařízení je přidán „zámek“, který zabraňuje uvolnění šroubu během provozu zařízení v důsledku vysoké frekvence vibrací.

Princip fungování

Princip činnosti standardních vnitřních pojistných podložek je ve skutečnosti docela jednoduchý. Spoléhá především na dvě funkce: „zapojení zubů + elastický tlak“, aby se zabránilo uvolnění.

(1) Skřípání zubů

Vnitřní kroužek standardních vnitřních pojistných podložek má řadu ostrých zubů. Když je šroub nebo matice utažena, tyto zuby proniknou do dvou kontaktních ploch:

Spodní plocha (kovová plocha) hlavy šroubu / matice

Povrch obrobku (někdy dokonce proniká vrstvou barvy nebo oxidu)

Jakmile jsou zuby vloženy, je to, jako by byl pod hlavu šroubu umístěn kroužek "miniblokovacích zařízení". Pokud se šroub pokusí samovolně otočit zpět, tyto zuby jej pevně sevřou a zabrání jeho pohybu, čímž zabrání uvolnění.

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

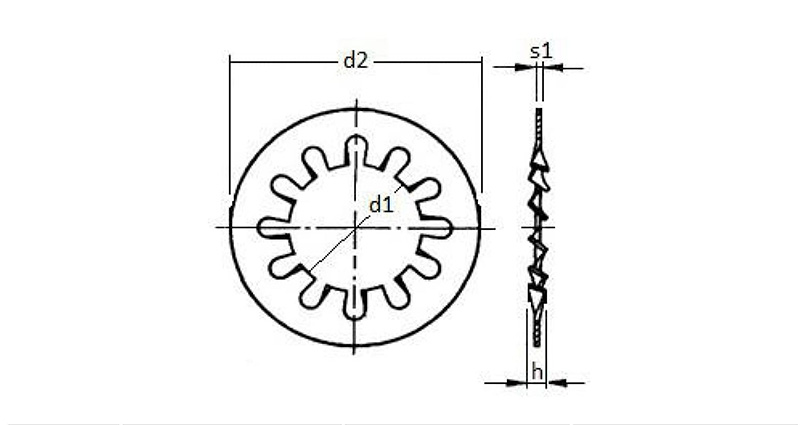

Uvedené informace a výkres jsou pouze referenční

(2) Pružný tlak

Samotná podložka je elastická. Po utažení jsou standardní vnitřní ozubené podložky zploštělé, ale jejich materiál se vždy snaží vrátit do původního tvaru, takže nepřetržitě generuje zpětný tah a odrazovou sílu směrem nahoru.

Tato elastická síla působí na nitě a zvyšuje tření mezi nitěmi. Při větším tření je přirozeně méně pravděpodobné, že se šrouby povolí.

(3) Kombinovaný účinek těchto dvou

Mechanické upínání poskytuje přímý odpor proti pootočení

Elastické předpětí zvyšuje tření závitu a současně kompenzuje drobné vibrace nebo tečení materiálu.

Oba spolupracují a zajišťují, že standardní vnitřní ozubené pojistné podložky mohou účinně zabránit uvolnění šroubu i v prostředí s vibracemi, nárazy nebo tepelnou roztažností a kontrakcí.
