Ozubené pojistné podložky Vnitřní zuby

Továrna Xiaoguo® může poskytnout různé typy vnitřních zubů ozubených pojistných podložek z různých materiálů. Může splňovat různé požadavky zákazníků na přizpůsobení, včetně speciálních velikostí, speciálních povrchových úprav atd., aby vyhovovaly potřebám zákazníků v různých pracovních prostředích.

Odeslat dotaz

Popis výrobku

Těsnění pro zajištění vnějšího zubu a vnitřního zubu jsou dva podobné produkty navržené pro různé scénáře použití. Vnitřní zuby ozubených podložek jsou "šetrnější", zatímco vnější těsnění zubů je "agresivnější". Základní rozdíl mezi nimi spočívá v poloze zubů, která určuje jejich příslušné oblasti odbornosti.

Porovnání Ozubené pojistné podložky vnitřní zuby Vnější zub

Vzhled a tvar zubů Zuby jsou umístěny na vnitřním kroužku těsnění a zasahují dovnitř. Zuby jsou umístěny na vnějším kroužku těsnění a vybíhají ven, připomínají hvězdy.

Princip zajištění Při utahování se zuby na vnitřním kroužku "zakousnou" do spodní strany hlavy šroubu nebo hlavy šroubu a poskytují třecí sílu proti uvolnění. Při utahování se zuby vnějšího kroužku současně "zakousnou" do plochy pod hlavou spojovacího prvku a do instalační plochy spojovaného dílu.

Hlavní výhoda Žádné poškození obrobku: Vnější kroužek je hladký a nepoškrábe ani nepoškodí instalační povrch. Vyšší výkon proti povolování: Oboustranné blokování, zvláště vhodné pro aplikace vystavené vibracím a silnému torznímu zatížení.

Adaptivní typ šroubu Používá se hlavně pro šrouby s menší velikostí hlavy Vhodné pro šrouby s větší hlavou

Hlavní scénáře použití Běžně se používá pro interiérové komponenty a panely automobilů, přesná elektronická zařízení, domácí spotřebiče atd. Je široce používán v oblastech, které vyžadují silnější utahovací sílu, jako jsou těžké stroje, podvozky, velká energetická zařízení a průmyslové stroje, které odolávají vysokým vibracím.

Kroky instalace

Instalace vnitřních zubů ozubených pojistných podložek je velmi jednoduchá. Klíčovým bodem je, že směr by měl být správný.

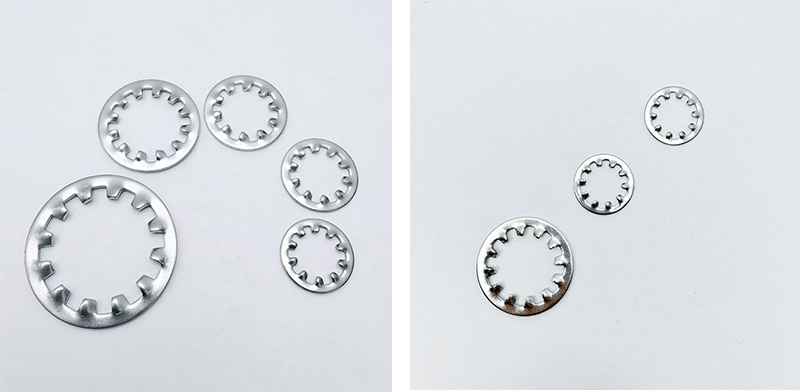

Toothed Lock Washers Internal Teeth

（1）Potvrďte specifikace

Ujistěte se, že vnitřní průměr vnitřních zubů ozubených pojistných podložek odpovídá průměru šroubu.

Zkontrolujte, zda jsou zuby těsnění neporušené a bez jakékoli deformace.

(2) Vyčistěte kontaktní plochu

Setřete olej, barvu a železné piliny ze spodní části hlavy šroubu a povrchu obrobku.

Při použití pro elektrické uzemnění se ujistěte, že zuby těsnění mohou proniknout vrstvou barvy nebo oxidu.

（3）Umístěte podložku (směr je rozhodující)

Nasaďte vnitřní zuby ozubených pojistných podložek na šroub.

Povrch zubu musí směřovat k hlavě šroubu nebo matici (to znamená, že zuby by měly směřovat k povrchu součásti, která má být utahována).

Hladký a rovný povrch směřuje k vnější straně hlavy šroubu.

（4）Vložte šroub

Protáhněte šroub s připevněnou podložkou otvorem v obrobku.

Předběžně utáhněte matici nebo šroub rukou, abyste se ujistili, že jsou závity správně vyrovnány.

(5) Utáhněte

Použijte momentový klíč a utáhněte šrouby podle standardních hodnot utahovacího momentu.

Během procesu utahování zuby automaticky zapadnou do kontaktní plochy.

Není nutné žádné dodatečné nastavení točivého momentu; bude stačit standardní točivý moment.

(6) Zkontrolujte

Pro aplikace elektrického uzemnění lze použít multimetr k měření vodivosti na obou stranách těsnění, aby se potvrdilo, že zuby prorazily povlak.

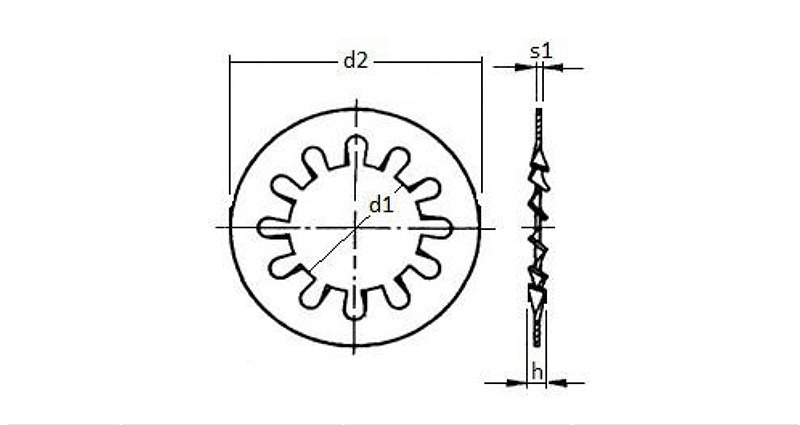

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Uvedené informace a výkres jsou pouze referenční

Často kladené otázky

（1）Jak jsou baleny pro export?

Vnitřní obal tvoří plastové sáčky a papírové krabice, vnější obal jsou standardní exportní kartony a palety. Vnitřní zuby každé Ozubené podložky nemají žádnou nezávislou ochranu, ale obal je dostatečný, aby se zabránilo jejich vzájemnému poškrábání během přepravy.

（2）Mohou být vnitřní pojistné podložky zubů použity se zápustnými šrouby?

Ano, ale je nutné si uvědomit, že povrch zubu musí stále směřovat k obrobku. Vzhledem k tomu, že hlava šroubu se zápustnou hlavou je kónická, vnitřní zuby podložky se nemusí plně dotýkat spodní plochy hlavy, což má za následek mírně horší zajišťovací účinek.
