Ozubené pojistné podložky se zahloubením

Strukturu tohoto typu ozubených podložek se zápustnou hlavou lze pochopit podle jeho základních vlastností. Každá část spolupracuje, aby se dosáhlo hladké instalace, elastického předběžného utažení a silného proti uvolnění.

Zapuštěný profil

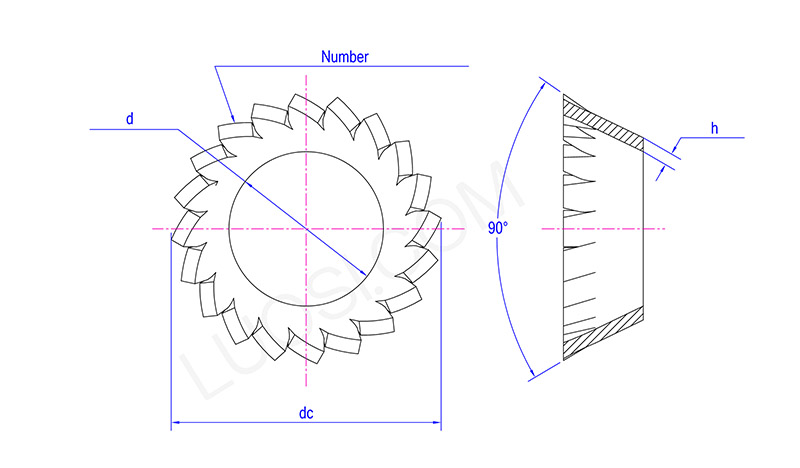

Vnitřní otvor Ozubených pojistných podložek se zápustnou hlavou je obroben se standardní zápustnou hranou 45°, která odpovídá kuželovému úhlu standardních šroubů se zápustnou hlavou. Je vhodný pro šrouby se zápustnou křížovou hlavou a zápustnou šestihrannou hlavou.

Během instalace je podložka zcela zasunuta do zapuštěného otvoru obrobku, což umožňuje, aby hlava šroubu byla v jedné rovině s povrchem obrobku nebo o něco níže než je povrch obrobku.

Funkce: Aby bylo zajištěno, že povrch sestavy je rovný a hladký, bez jakýchkoli výčnělků a nezpůsobuje nepohodlí při dotyku a nezasahuje do jiných součástí.

Kónické / klenuté tělo

Ozubené pojistné podložky se zápustnou hlavou mají ve volném stavu kónickou deštníkovou strukturu (s tím, že střed je vyšší a okraje jsou nižší, nebo střed je nižší a okraje jsou vyšší, podle konkrétního provedení) a má vlastní schopnost se pružně deformovat.

Když je šroub utažen, kónická struktura se zplošťuje a vytváří kontinuální axiální odrazovou sílu.

Funkce: Poskytuje elastické předpětí, vyrovnává mezery způsobené tepelnou roztažností, opotřebením nebo deformací materiálu a zabraňuje uvolnění šroubu.

Vnější vroubkované zuby

Na vnějším obvodu Ozubených pojistných podložek se zápustnou hlavou je jednotné uspořádání řady ostrých radiálních zubů. Tvar zubů je ostrý a pravidelný, s hroty zubů směřujícími ven.

Při utahování se zuby zakousnou do povrchu obrobku (nebo kontaktní kovové roviny), čímž vytvoří více bodů mechanického uzamykání, výrazně zvyšují třecí odpor a zabraňují otáčení a uvolnění šroubu z původní příčiny.

Funkce: Odolává rotačnímu uvolnění způsobenému vibracemi nebo nárazy.

Zuby mohou prorazit barvu, vrstvu oxidu nebo povlak, čímž vytvoří elektrickou zemnící cestu.

Integrovaná struktura těla s uzavřenou smyčkou

Celý kus nemá žádné otvory ani spoje a je vytvořen jediným lisovacím procesem. Je rovnoměrně namáhán a je nepravděpodobné, že by se zlomil. Má silnou strukturální stabilitu i při dlouhodobých vibračních podmínkách.

Plochá nosná základní plocha

Spodní plocha, která je v kontaktu s obrobkem, je hladká rovina bez otřepů. Nepoškrábe plech, hliník, lakované díly ani plastové díly a je vhodný pro přesnou a vzhledovou montáž.
