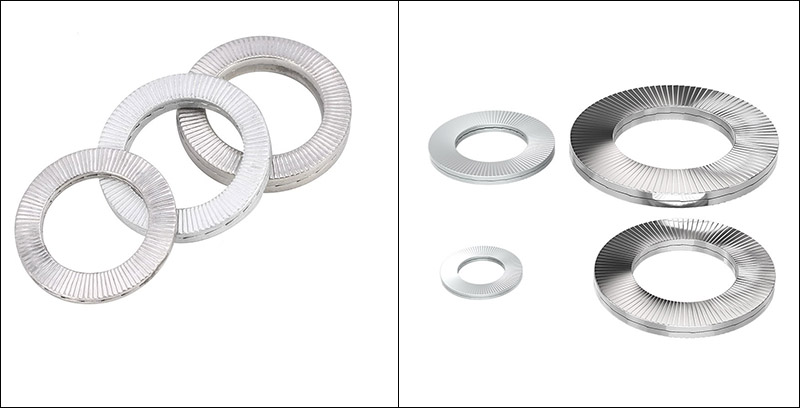

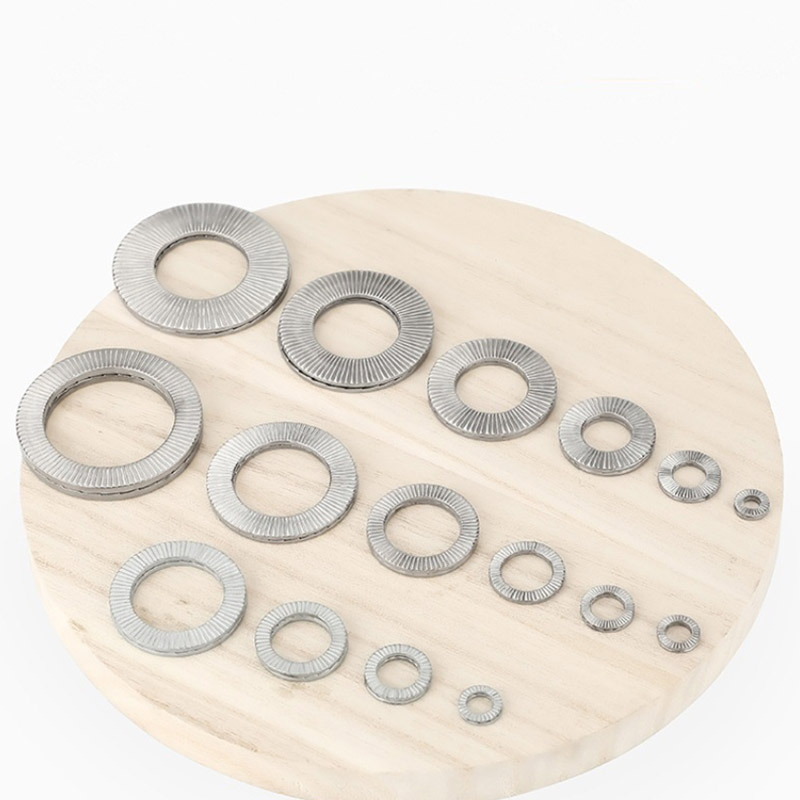

Dvě skládané samosvorné podložky

Dvousložkové samosvorné podložky poskytované továrnou Xiaoguo® opouštějí konvenční metodu zamykání a přijímají princip tahu místo tření proti uvolnění, což výrazně zvyšuje výkon.

Odeslat dotaz

Popis výrobku

Základní princip proti uvolnění dvousložkových samosvorných podložek spočívá v: důmyslné přeměně škodlivé energie způsobené vibracemi na sílu potřebnou pro zajištění. Namísto spoléhání se na tradiční metodu použití pojistného kroužku k zabránění uvolnění vlivem „tření“, byl přijat chytřejší mechanismus:

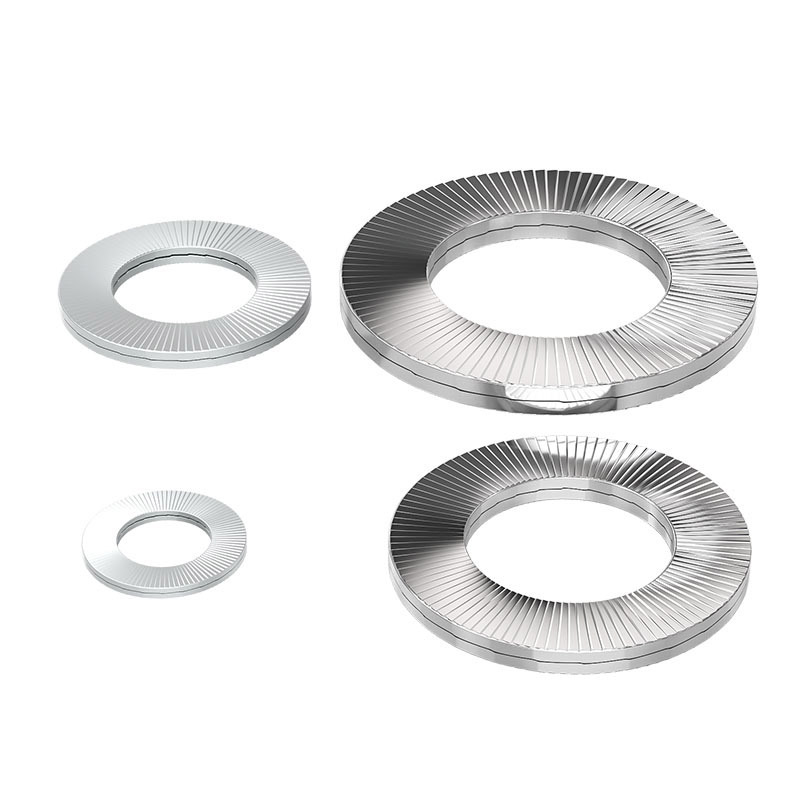

Two Fold Self Locking Washers

（1）Počáteční utažení: Oboustranné umístění

Při instalaci jsou klínovité plochy obou podložek vzájemně zarovnány a používají se v párech.

Vnější fixace: Při utahování se radiální jemné zuby na vnějším povrchu dvousložkových samosvorných podložek pevně zakousnou do hlavy matice/šroubu a povrchu obrobku, těsně utěsní kontaktní povrch a zabrání sklouznutí.

Vnitřní retence: V tomto bodě jsou klínovité plochy (velké zuby) na vnitřních stranách obou podložek ve vzájemném těsném kontaktu, ale nedošlo k žádnému relativnímu pohybu, čímž je vytvořen prostor pro následné mechanické působení.

（2）Uvolnění spouště: spíše vychýlení než sklouznutí

Když zařízení pracuje ve vibrujícím prostředí, matice začíná vykazovat velmi mírnou tendenci se povolovat.

Vzhledem k tomu, že třecí síla vnějších radiálních zubů je mnohem větší než třecí síla vnitřního klínovitého povrchu, nedojde k pohybu mezi maticí a samosvornými podložkami.

Jediným pohybem je, že se obě podložky proti sobě po klínovitém povrchu na vnitřní straně "sunou z místa".

（3）Dosažení samozamykání: Klíč ke klínovému efektu

Když zařízení vibruje nebo je vystaveno kolísavým silám, silná protisíla generovaná klínovitým povrchem tyto vibrace okamžitě ruší. To zabraňuje otáčení šroubu v opačném směru a přeměňuje energii vibrací na zajišťovací sílu samotných dvousložkových samosvorných podložek, čímž se dosahuje efektu „utažení, čím více vibruje“, čímž se zabrání uvolnění ze základní příčiny.

Two Fold Self Locking Washers

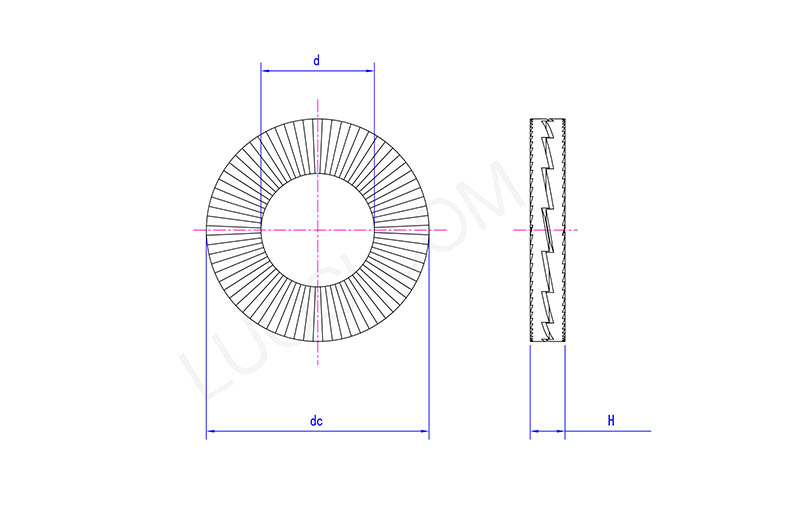

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
stejnosměrný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
