Neotřesitelné dvě skládané samosvorné podložky

Xiaoguo® je předním světovým vývozcem vysoce kvalitních průmyslových spojovacích prvků. Neotřesitelné Dvojité samosvorné podložky jsou specializované spojovací součásti navržené tak, aby poskytovaly výjimečnou odolnost proti uvolnění při vibracích a dynamickém zatížení.

Modelka:DIN 25201

Odeslat dotaz

Popis výrobku

Neotřesitelné dvousložkové samosvorné podložky jsou speciální upevňovací prvky, které zabraňují uvolnění šroubů nebo matic v důsledku otřesů, teplotních změn nebo pohyblivých zatížení. Fungují dvěma způsoby, jak udržet věci pevně zamčené proti vibracím, a nepotřebujete další lepidla, zamotané závity nebo jiné uzamykací nástroje. To je přesně důvod, proč jsou nepostradatelné pro kritické komponenty v drsném prostředí – koneckonců bezpečnost a spolehlivost jsou základními požadavky. Tyto komponenty nejen účinně snižují četnost údržby, ale také zásadně snižují pravděpodobnost selhání a poskytují pevný základ pro stabilní provoz zařízení.

Po	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d max	5.5	6.6	8.8	10.9	13.2	15.4	17.2	19.7	21.6	23.6	25.5
d min	5.3	6.3	8.6	10.5	12.8	15	16.8	19.3	21.2	23.2	25.1
stejnosměrný max	9.2	11	13.7	16.8	19.7	23.2	25.6	29.2	30.9	34.7	39.2
stejnosměrný proud min	8.8	10.6	13.3	16.3	19.3	22.8	25.2	28.8	30.5	34.3	38.8
H max	2.05	2.05	2.75	2.75	2.75	3.65	3.65	3.65	3.65	3.65	3.65
H min	1.55	1.55	2.25	2.25	2.25	3.15	3.15	3.15	3.15	3.15	3.15

Podrobnosti o produktu:

Neotřesitelné dvousložkové samosvorné podložky fungují díky své dvoudílné konstrukci. Jedna strana má malé hřebeny, které se zarývají do povrchu, se kterým je spárována, jako držák. Druhá strana má vyvýšené, šikmé části nebo malé klíny. Když utáhnete upevňovací prvek, tyto šikmé části vytlačí vnitřní výstupky podložky a vytvoří silný, stálý pružinový tlak na hlavu šroubu nebo matice. Toto dvoucestné zamykání využívá jak tření, tak sílu pružiny, aby se věci neotáčely – lépe než většina ostatních způsobů.

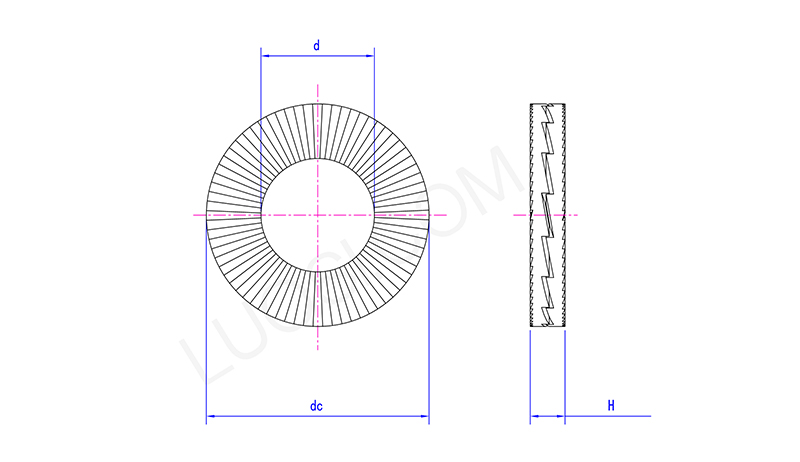

Unshakeable Two Fold Self Locking Washers

Jak vlastně funguje zajišťovací mechanismus vašich neotřesitelných dvousložkových samosvorných podložek, aby se zabránilo uvolnění?

Neotřesitelné dvousložkové samosvorné podložky mají nastavení se dvěma kroužky, které není jako ty obvyklé. Vnitřní kroužek podložky těsně přiléhá k upevňovacímu prvku jako šroub, zatímco vnější kroužek pevně přiléhá k povrchu, ke kterému je připevněn. Společně tyto dvě části vytvářejí značné tření a určité napětí, které zabraňuje otáčení a uvolnění spojovacího prvku i při vibracích. Fungují lépe než běžné ploché nebo pružinové podložky.
