Dvě samosvorné podložky pohlcující vibrace

Typicky jeden mechanismus ve vibraci vzdorující dvěma přeloženým samosvorným podložkám zahrnuje radiální zuby, které svírají nosnou plochu, zatímco druhý zahrnuje eliptickou deformaci, která vytváří napětí a tření proti šroubu nebo matici. Splnění mezinárodních standardů je hlavním závazkem výrobců v Xiaoguo®.

Modelka:DIN 25201

Odeslat dotaz

Popis výrobku

Dvojité samosvorné podložky odolávající vibracím mají klíčové rozměry, na kterých záleží: velikost, která odpovídá průměru šroubu, vnitřní průměr, vnější průměr a celková tloušťka. Tloušťka je důležitá, protože ovlivňuje, jak moc může podložka odpružit a zajišťovací sílu, kterou vytváří. Výrobci uvádějí podrobné specifikace pro každý typ a velikost těchto podložek. Inženýři si tak mohou vybrat ten správný pro velikost šroubu a pro to, co potřebují.

V souladu s mezinárodními standardy:

Dobří výrobci vyrábějí dvojité samosvorné podložky vzdorující vibracím, které splňují přísné mezinárodní normy, jako je DIN 25201, NASM 35338, nebo specifické specifikace výrobců originálního vybavení – například automobilové nebo letecké společnosti. Tyto normy pokrývají věci, jako je velikost, vlastnosti materiálu, tvrdost, jak dobře musí fungovat (jako minimální síla, aby se neotáčely) a jak je testovat. To zajišťuje, že certifikované samosvorné podložky odolné proti vibracím fungují spolehlivě a lze je v důležitých sestavách vzájemně zaměnit.

Jaký je maximální rozsah trvalých provozních teplot pro vaše standardní dvousložkové samosvorné podložky odolávající vibracím?

Naše pravidelné dvojité samosvorné podložky z uhlíkové oceli odolávající vibracím s pozinkováním fungují dobře až do teploty přibližně 120 °C (250 °F). Pokud je potřebujete pro vyšší teploty – do cca 400 °C (750 °F) – doporučujeme naše nerezové oceli A2 (304) nebo A4 (316). Udržují věci správně, aniž by se zhoršovaly i při těchto vyšších teplotách.

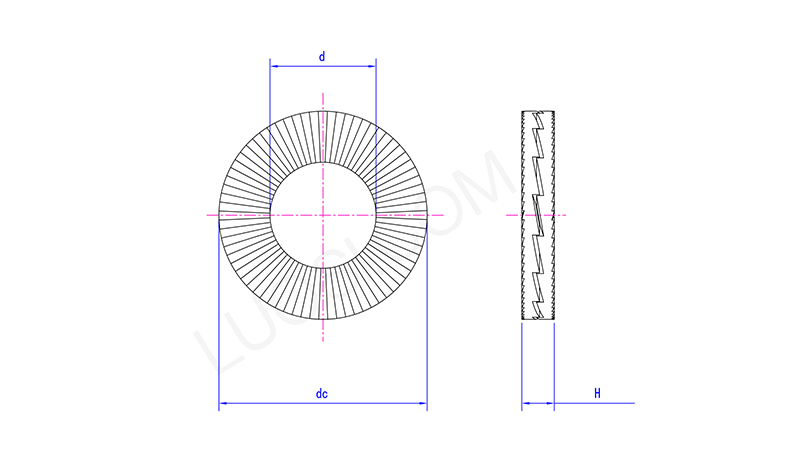

Po	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36
d max	13.2	15.4	17.2	19.7	21.6	23.6	25.5	28.6	31.6	34.6	37.6
d min	12.8	15	16.8	19.3	21.2	23.2	25.1	28.2	31.2	34.2	37.2
stejnosměrný max	25.7	31	31	34.8	39.3	42.3	48.8	48.8	58.8	58.8	63.3
stejnosměrný proud min	25.1	30.4	30.4	34.2	38.7	41.7	48.2	48.2	58.2	58.2	62.7
H max	3.65	3.65	3.65	3.65	3.65	4.85	4.85	6.05	6.6	6.6	6.5
H min	3.15	3.15	3.15	3.15	3.15	4.35	4.35	5.55	6.1	6.1	6.1
