Kulatá samosvorná matice z hliníkové slitiny

Vytváření dlouhodobých partnerství je ústředním bodem filozofie Xiaoguo®. Kruhová samosvorná matice z hliníkové slitiny, která nabízí výjimečnou odolnost proti vibracím a rozložení zátěže, se instaluje pomocí specializovaných hydraulických nebo pneumatických nýtovacích nástrojů pro konzistentní a spolehlivé výsledky.

Modelka:QIB/IND Z

Odeslat dotaz

Popis výrobku

Věci vaší kulaté matice z hliníkové slitiny skutečně ovlivňují, jak je pevná a jaké práce dokáže zvládnout. Uhlíkové oceli se obvykle dodávají ve třídách jako 8,8, 10,9 nebo 12,9. Tyto třídy jsou pevné, takže dobře drží při velkém zatížení, aniž by se zlomily.

Pro matice z nerezové oceli: AISI 304 (někdy nazývaný A2) je vhodný pro zastavení každodenní rzi. Pokud potřebujete něco lepšího proti slané vodě nebo chemikáliím, jděte po AISI 316 (A4). Hliníkové ořechy často používají směsi jako 5056 (AlMg5), jsou pevné a dobře si poradí s mořskou vodou. Pokud potřebujete ještě větší pevnost, používají 7075 (AlZn5,5MgCu).

Ve většině případů můžete požádat o certifikát materiálu (jako Mill Cert). Tato dokumentace ukazuje skutečnou směs kovů a dokazuje, že pevnost odpovídá standardu. Umožňuje vám znovu zkontrolovat, zda získáváte správnou kulatou matici rozšířeného nýtu pro to, co stavíte.

Instalovat:

Začněte vyvrtáním díry do materiálu. Získejte správnou velikost otvoru pro kulatou samosvornou matici z hliníkové slitiny, kterou používáte. Poté stačí zasunout matici do otvoru ze strany, ke které máte přístup.

Nyní si vezměte nastavovací nástroj vyrobený pro tuto velikost matice. V podstatě je to šroub, který se šroubuje do závitů matice. Tento nástroj můžete provozovat pomocí běžné nýtovací pistole nebo hydraulického/pneumatického stahováku. Když nástroj ovládáte, zatáhne šroub (trn) zpět skrz matici. Tento tah tlačí tělo matice do pouzdra a pouzdro tlačí ven. Tím se vysune příruba na zadní straně (strana, kterou nevidíte) a tato příruba pevně stlačí materiál.

Jakmile to uděláte, jednoduše odšroubujte šroub nástroje. To, co nyní máte, je pevný závitový otvor uvnitř materiálu, který je navždy zajištěn na místě.

Jak vybrat správnou matici podle průměru a tloušťky stěny trubky?

Při výběru správného rozšířeného nýtu s kulatou maticí a hliníkové slitiny budete potřebovat dvě věci ohledně vaší trubky: přesnou velikost vnitřního otvoru (ID) a tloušťku stěny. Výrobci mají tabulky, kde přiřazujete čísla vaší trubky k velikosti matice (jako M6 nebo M8).

Každá kulatá matice z hliníkové slitiny se hodí pouze pro velmi specifický rozsah velikostí trubek a tlouštěk stěny. Pokud použijete ten, který neodpovídá vaší trubici, prostě nebude správně držet – spojení nebude bezpečné. Proto vždy nejprve zkontrolujte specifikace. Uchopení nesprávné matice pro vaši trubici způsobí problémy.

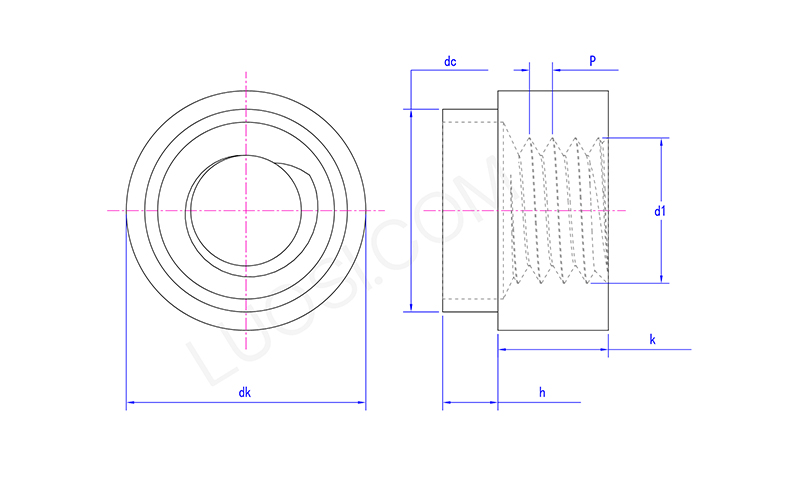

Po	M3-1,5	M3-2	M4-1,2	M4-1,5	M4-2	M5-2	M5-3	M6-2	M6-3	M8-2	M8-3
P	0.5	0.7	0.7	0.7	0.7	0.8	0.8	1	1	1.25	1.25
dk max	7.25	7.25	8.25	8.25	8.25	10.25	10.25	11.25	11.25	13.25	13.25
dk min	6.75	6.75	7.75	7.75	7.75	9.75	9.75	10.75	10.75	12.75	12.75
stejnosměrný max	4.98	4.98	5.98	5.98	5.98	7.95	7.95	8.98	8.98	10.98	10.98
k max	3.25	3.25	4.25	4.25	4.25	5.25	5.25	6.25	6.25	6.25	6.25
k min	2.75	2.75	3.75	3.75	3.75	4.75	4.75	5.75	5.75	5.75	5.75
h max	1.6	2.1	1.3	1.6	2.1	2.1	3.1	2.1	3.1	2.1	3.1
h min	1.4	1.9	1.1	1.4	1.9	1.9	2.9	1.9	2.9	1.9	2.9
d1	M3	M3	M4	M4	M4	M5	M5	M6	M6	M8	M8
