Matice DIN 1804

Čínský dodavatel a výrobce Xiaoguo® se specializuje na matici DIN 1804, kterou lze znovu použít. Produkt nabízí vysokou nákladovou efektivitu a může dlouhodobě účinně snížit náklady na údržbu. Při nákupu matice Bulk DIN 1804 získáte výhodnější cenu.

Odeslat dotaz

Popis výrobku

Instalační nástroje

Ačkoli má matice DIN 1804 jednoduchou strukturu, správná instalace je klíčem k zajištění jejího zajišťovacího výkonu.

（1）Základní nástroj: Hákový klíč (nutno použít), běžná norma je DIN 1810.

Existují různé formy:

1）Pevný typ se zvýšeným nosem: V souladu s normou DIN 1810 je nejrozšířenější standardní možností.

2）Závěsný/nastavitelný typ: Jeden nástroj pokrývá více specifikací, vhodný pro situace s proměnlivými pracovními podmínkami.

3）Typ sady: Například 8dílná sada obsahující různé specifikace, usnadňující centralizovanou správu a použití.

（2）Pomocné nástroje: Momentový klíč: Pro zajištění přesné kontroly zamykací síly je mnoho hákových klíčů navrženo se čtyřhrannými jazýčkovými rozhraními, které lze připojit k momentovým klíčům. （3）Příslušenství proti uvolnění: K dosažení účinku proti uvolnění musí být matice spárována s odpovídajícím zařízením proti uvolnění, jako je pojistná podložka nebo lepidlo pro zajištění závitu.

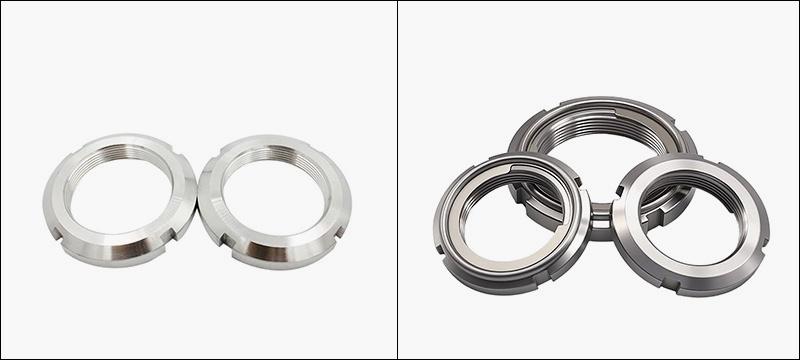

DIN 1804 Nut

Kroky instalace

（1）Příprava před instalací

Potvrďte specifikace: Ujistěte se, že specifikace závitu matice DIN 1804 odpovídá specifikaci hřídele.

Kontrola čištění: Důkladně očistěte hřídel, závity matic a lícované plochy pera a zkontrolujte, zda nejsou otřepy nebo poškození.

Potvrďte nosnou plochu: Při montáži musí strana matice s jemně opracovaným povrchem směřovat k ložisku nebo k čelní ploše obrobku.

（2）Počáteční utažení

Ruční vložení: Matici předem vyrovnejte s koncem hřídele a poté ji zasuňte rukou na 2 až 3 otáčky.

（3）Zařízení proti uvolnění

Nainstalujte pojistnou podložku podle schématu proti uvolnění (vnitřní jazýček by měl lícovat s drážkou pro pero na hřídeli) nebo naneste lepidlo pro zajištění závitu.

（4）Konečné utažení

Opatrně zasuňte vyčnívající nos hákového klíče do drážky matice (všimněte si, že počínaje specifikací M45x1,5 má matice 6 drážek a je třeba vyvíjet sílu rovnoměrněji)

（5）Zamykání a potvrzení

Použití mechanického proti uvolnění (pojistný kroužek): Po utažení matice ohněte vnější jazýček kroužku a vložte jej do libovolné drážky matice, abyste dosáhli mechanického zajištění.

Použijte chemický prostředek proti povolování (lepidlo pro zajištění závitů): Naneste jej po vyčištění závitů a před utažením a počkejte, až zaschne.

Závěrečná kontrola: Pomocí momentového klíče znovu zkontrolujte utahovací moment.

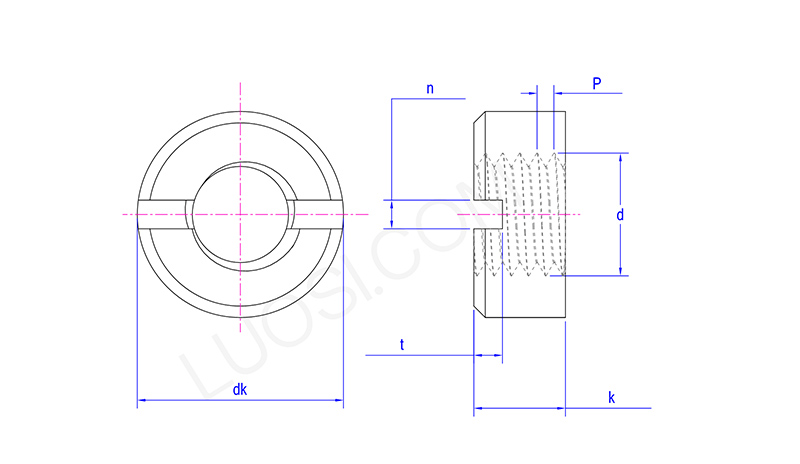

DIN 1804 Nut

Po	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Pokyny k instalaci

(1) Nezaměňujte nosné povrchy: Ujistěte se, že jemně opracovaný povrch d3 je v těsném kontaktu s drsným povrchem ve směru chodu nástroje.

（2）Hodnota točivého momentu má zásadní význam: příliš vysoký točivý moment může poškodit závity nebo způsobit deformaci hřídele; nedostatečně vysoký utahovací moment má za následek nedostatečnou utahovací sílu, takže matice DIN 1804 je náchylná k povolení.

（3）Správné použití nářadí: Ujistěte se, že velikost nástrčného klíče přesně odpovídá vnějšímu průměru matice, aby nedošlo k poškození drážky.

（4）Je třeba vzít v úvahu předpínací sílu: Při použití pro předpětí ložiska je nutné přesně nastavit předpínací sílu pomocí profesionálních metod.

（5）Pravidelná kontrola: Během prvního provozu zařízení nebo po větších opravách je nutné provádět pravidelné kontroly stavu zajištění matic, aby se zabránilo uvolnění.
