Pojistná matice ložiska

Čína Pojistná matice ložiska Xiaoguo® má přesně navrženou drážku, která vytváří velmi jemnou axiální vůli, když jsou součásti ložisek smontovány dohromady, čímž je dosaženo optimálního stavu spojení. Výrobní proces pojistných matic pro ložiska vyráběných továrnou v Číně je extrémně přesný.

Odeslat dotaz

Popis výrobku

Jak vybrat vhodnou velikost?

Aby bylo zajištěno správné použití pojistné matice ložiska, doporučujeme pro výběr následující body:

(1) Určete specifikaci vlákna: Toto je primární předpoklad. U metrických systémů se odkazuje na hodnotu M; pro imperiální systémy odkazujte na palce. [Poznámka: Tento produkt používá výhradně šrouby s jemným závitem. Při výběru nezapomeňte zkontrolovat rozteč (například M16×1,5), abyste se vyhnuli výběru specifikace s hrubým závitem.]

(2) Zkontrolujte klíčové rozměry: Ověřte vnější průměr (dk) a tloušťku (m), abyste se ujistili, že matice má v zařízení dostatečný instalační prostor.

(3) Definujte normy: Jasně specifikujte normy produktu, jako je „Národní norma GB/T 812“ nebo „Německá norma DIN 981“, abyste zajistili, že všechny rozměry budou mít požadované tolerance a přesnosti.

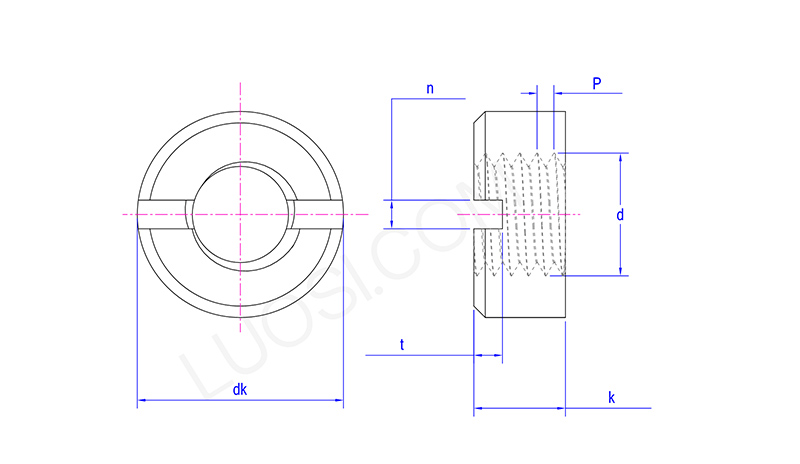

Bearing Lock Nut

Po	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Podrobné vysvětlení klíčových parametrů

Při výběru velikosti pojistné matice ložiska věnujte zvláštní pozornost následujícím klíčovým parametrům:

（1）Specifikace závitu (D×P): Označuje jmenovitý průměr (D) a stoupání (P) závitu.

Například v M16×1,5 představuje M16 jmenovitý průměr 16 mm a 1,5 představuje rozteč 1,5 mm.

（2）Vnější průměr (dk): Maximální vnější rozměr matice, který určuje minimální prostor potřebný pro instalaci.

（3）Tloušťka (m): Axiální výška matice, která ovlivňuje rameno a sílu zajišťovací síly.

（4）Počet drážek (n) / Šířka drážky (b) / Hloubka drážky (t): Geometrické parametry pro drážkování, které musí odpovídat rozměrům odpovídajících profesionálních nástrojů (háčkový klíč a otevírací kolíky/přídržné podložky).

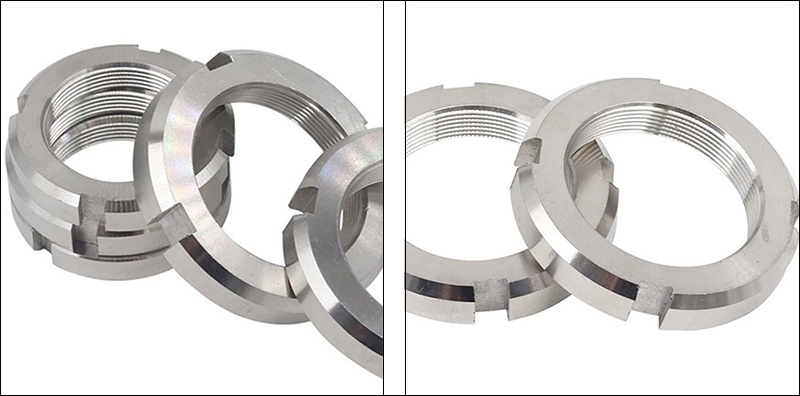

Bearing Lock Nut

Společné specifikace Rychlý přehled

Zde jsou některé běžně používané standardní specifikace:

Vezměte si GB/T 812-1988 pojistná matice ložiska, (metrická) jako příklad:

Specifikace závitu: D×P	Vnější průměr: dk (mm)	Tloušťka: m (mm)	Počet slotů: n	Hloubka drážky: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Výběr a použití

（1）Konzistence závitu: Všechny pojistné matice ložisek jsou vybaveny šrouby s jemným závitem. Ověřte prosím rozteč, aby nedošlo k záměně se šrouby s hrubým závitem.

（2）Doplňkové nástroje: Proces demontáže a montáže vyžaduje použití speciálního klíče ve tvaru háku.

（3）Příslušenství proti uvolnění: Pro dosažení zamykacího efektu musí být použito ve spojení s dorazovými podložkami (jako je GB/T 858) nebo otevřenými kolíky.

（4）Technické výkresy: Při navrhování se vždy řiďte nejnovější verzí odpovídajících standardních technických výkresů nebo specifikací produktu.
