Robustní přivařovací kulaté matice

Kruhové matice Robust Weld jsou specializované spojovací prvky navržené speciálně pro trvalé připevnění k základnímu materiálu pomocí svařování. Inovace a přesnost jsou jádrem toho, jak výrobci posouvají výrobní proces Xiaoguo® kupředu.

Modelka:QC/T 867-2011

Odeslat dotaz

Popis výrobku

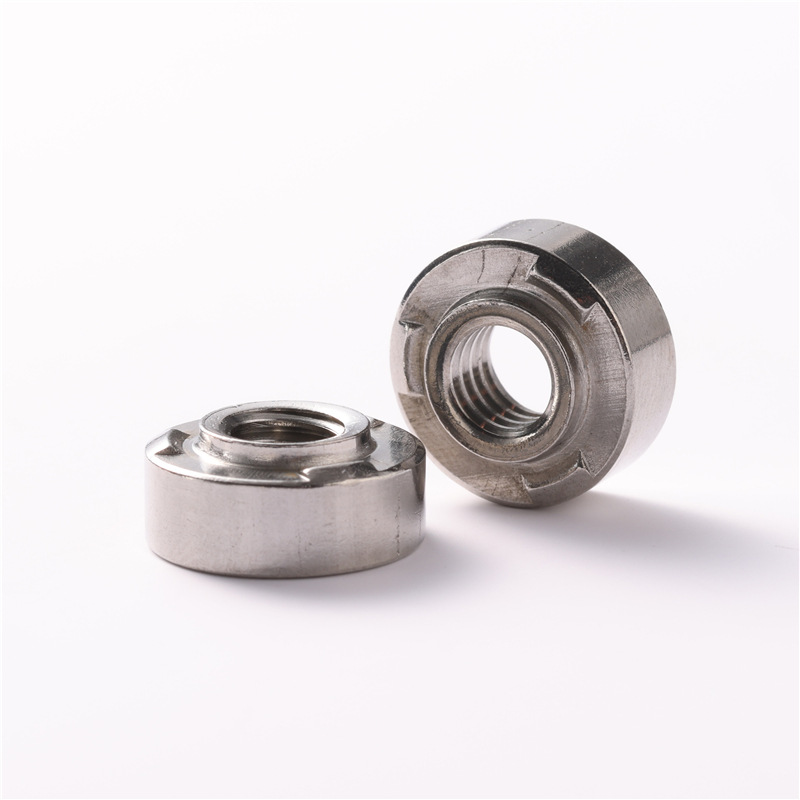

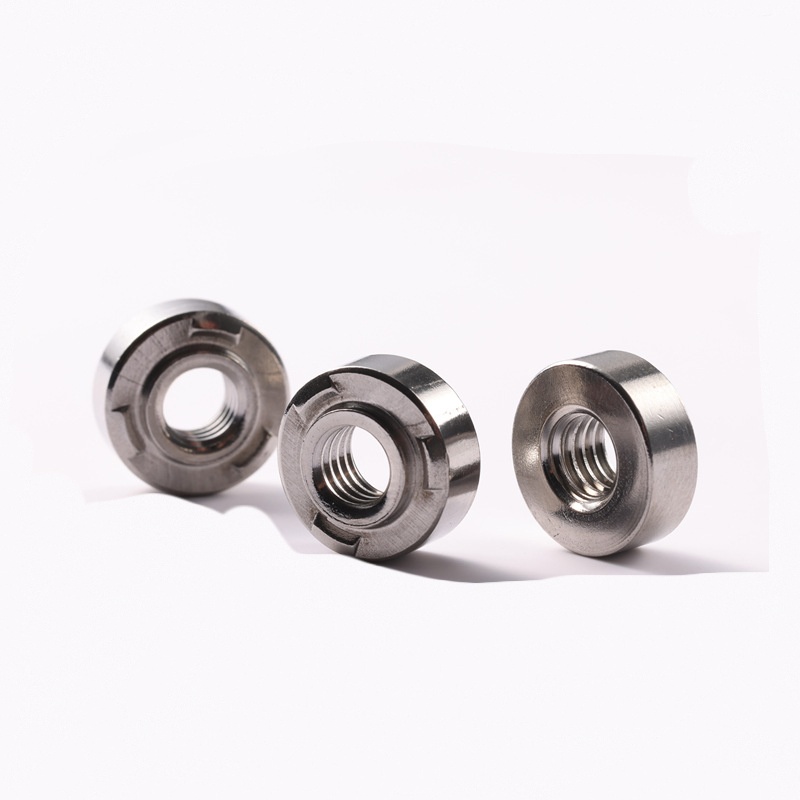

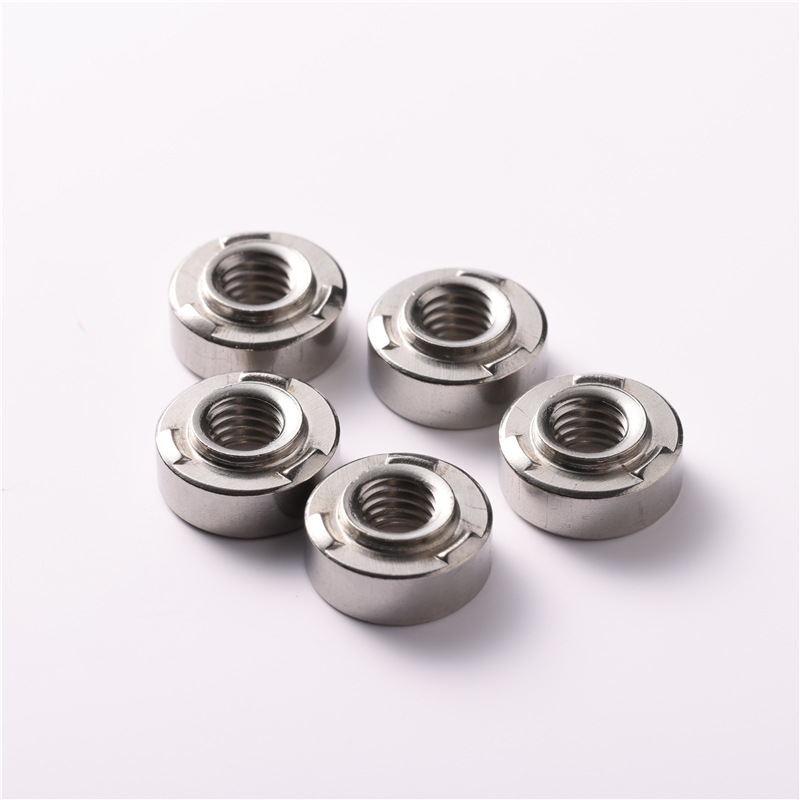

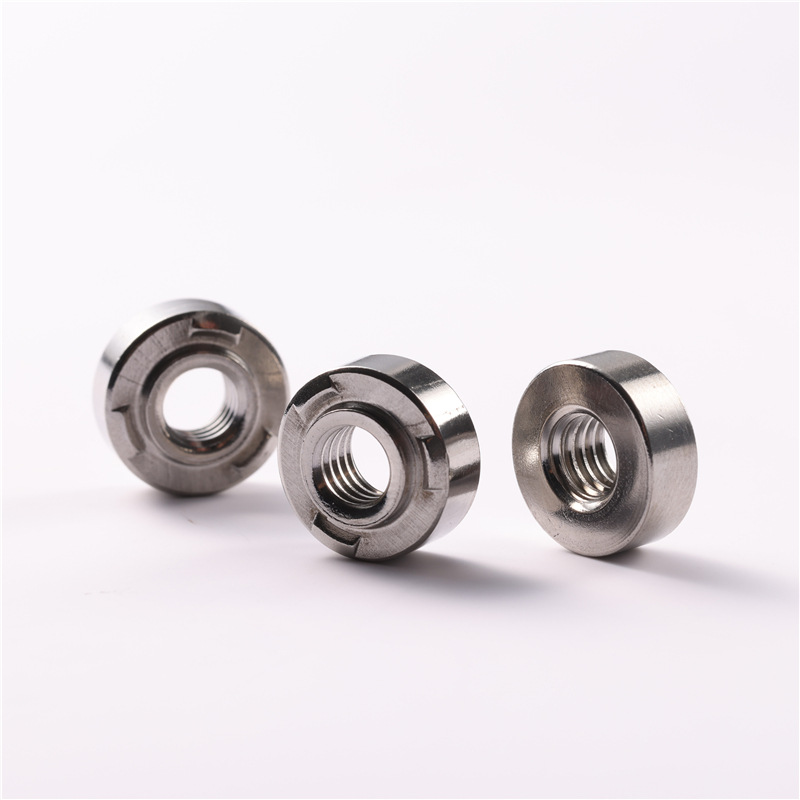

Kruhové matice Robust Weld jsou speciální jednodílné spojovací prvky vyrobené k trvalému přivaření k základnímu materiálu. Jsou kruhové, často se zaobleným vrcholem a mají závity uvnitř, aby se vešly do odpovídajících šroubů nebo šroubů.

Jejich hlavním úkolem je poskytnout pevné, spolehlivé a opakovaně použitelné místo se závitem na věcech, jako jsou plechy, rámy nebo desky – místa, kde není snadné závity přímo vyřezávat nebo kde by to nebylo dostatečně pevné. Jsou základní součástí vestavěných konstrukcí a strojů.

Jejich primárním účelem je vytvořit pevný, odolný a opakovaně použitelný závitový spoj na tenkých plechách, rámech nebo plochých površích. Jsou to místa, kde je přímé poklepání buď obtížné, nebo nedostatečně pevné. Po instalaci umožňují šrouby a šrouby bezpečně zajistit a odolávat odizolování. Jsou nezbytné v celé řadě strojů a budov a zajišťují trvanlivé a spolehlivé spojení.

Výhody produktu

Robustní kulaté matice Weld mají důležitou konstrukční vlastnost: vyčnívající malý vodicí nebo vyrovnávací výstupek. Než začne svařovací operace obrobku, musí být malá součástka přesně zapuštěna do předem nastaveného vyvrtaného otvoru obrobku, aby se zajistilo, že pozice součástí budou během procesu svařování dokonale zarovnány, což položí základ pro přesnost následného procesu svařování.

Zabraňuje otáčení matice, když ji instalujete, a udržuje vnitřní závity rovné vzhledem k povrchu, ke kterému je připevněna. Tato karta je opravdu užitečná pro rychlé, automatizované montážní linky – udržuje věci konzistentní a šetří čas, protože není nutné provádět ruční úpravy.

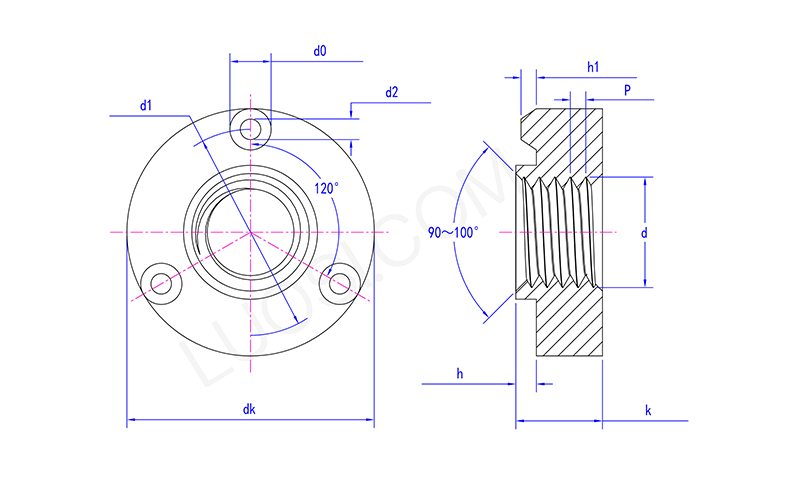

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 max	10.9	11.9	13.3	17.9	19.9	22.7
d1 min	10.5	11.5	12.9	17.5	19.5	22.3
d0 max	2.8	2.8	3.2	4.3	4.3	5
d0 min	2.5	2.5	2.9	4	4	4.7
d2 max	0.95	0.95	1.5	2.1	2.1	2.5
d2 min	0.65	0.65	1.2	1.8	1.8	2.2
dk max	13.7	14.7	16.5	22.2	24.2	27.7
dk min	13.3	14.3	16.1	21.8	23.8	27.3
h max	1.35	1.35	1.55	2	2	2.5
h min	1.1	1.1	1.3	1.75	1.75	2.25
h1 max	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
k max	4.45	4.7	5.2	6.8	8.4	10.8
k min	4.15	4.4	4.9	6.44	8.04	10.37

Použité materiály

Naše běžné kulaté matice Robust Weld jsou vyrobeny z nízkouhlíkové oceli, která se opravdu dobře svařuje. Máme také verze z nerezové oceli – jako 304 a 316 – pro lepší odolnost proti korozi v náročných prostředích. Splňují také různé mezinárodní standardy.
