Kulatá matice s drážkou pro záběr s nástrojem

Zapojení nástroje Kulatá matice s drážkou je upevňovací komponenta s drážkovanou strukturou vytvořenou obráběním. Tato součást se běžně používá k zajištění ložisek na hřídelích a v jiných aplikacích s vysokým točivým momentem. Obstarávání těchto kulatých matic s drážkou z Číny se stalo standardní praxí pro řízení výrobních rozpočtů.

Odeslat dotaz

Popis výrobku

Chcete-li nainstalovat kulatou matici s drážkou pro záběr s nástrojem, nejprve ji našroubujte na odpovídající šroub nebo čep, dokud nebude v jedné rovině s připojovanou součástí. Vyrovnejte drážku na kulaté matici s drážkou pro záběr s nástrojem s otvorem na šroubu/svorníku – zabráníte tak uvolnění v důsledku vibrací.

Protáhněte otevřený kolík zarovnanou drážkou matice a otvorem šroubu/kolíku, poté ohněte konce otevřeného kolíku směrem ven, abyste zajistili matici. Chcete-li jej odstranit, narovnejte konce otevřeného čepu, vytáhněte jej kleštěmi a poté odšroubujte matici pomocí klíče nebo nástrčného klíče. Tento způsob upevnění matice je velmi běžný u mechanických součástí, jako jsou hřídele nebo pouzdra hřídele - i při velkém zatížení nebo nepřetržitém pohybu může zůstat v pevném stavu a ve většině případů nejsou nutné žádné další pojistné podložky.

Balení produktu

Pečlivě balíme kulatou matici s drážkou pro záběr s nástrojem, aby nedošlo k jejímu poškození během přepravy nebo skladování. U menších objednávek je vkládáme do uzavřených plastových sáčků. Každý sáček je označen velikostí, stoupáním závitu a počtem kusů uvnitř, takže snadno najdete, co potřebujete.

Pro větší objednávky používáme pevné kartonové krabice. Uvnitř přidáme antikorozní papír, abychom ochránili matice, zejména ty ocelové, před korozí. Někdy pro průmyslové zákazníky balíme ořechy do opakovaně použitelných kovových nádob. Jsou robustní a usnadňují manipulaci a skladování matic na staveništi.

Každé balení obsahuje základní návod. Před odesláním všechny krabice bezpečně naskládáme na palety, aby se nemohly pohybovat. Takže ať už kupujete jen pár nebo velkou hromadnou objednávku, ořechy dorazí v dobrém stavu.

Sezení otázek a odpovědí

Z jakého materiálu je kulatá matice se zářezem do nástroje obvykle vyrobena a jak zajišťuje trvanlivost?

Naše kruhová matice s drážkou pro záběr s nástrojem je obvykle vyrobena z běžné vysoce kvalitní uhlíkové oceli nebo nerezové oceli – tyto materiály jsou pevné a dobře odolávají korozi. Výběr těchto materiálů znamená, že matice dobře drží v náročných podmínkách, jako jsou stroje nebo díly automobilů, a splňuje globální standardy kvality, aby spolehlivě fungovala po dlouhou dobu.

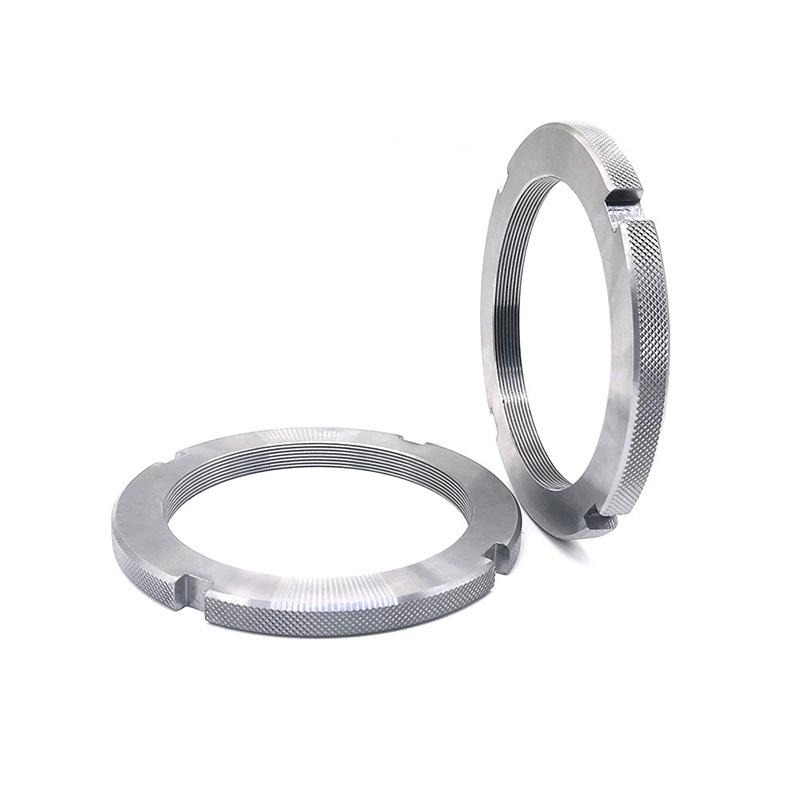

Tool Engaging Slotted Round Nut

Tabulka parametrů

d	nevím	n	t	m
M10*1	22	4.3	2.6	8
M12*1,25	25	4.3	2.6	8
M14*1,5	28	4.3	2.5	8
M16*1,5	30	5.2	3.1	8
M18*1,5	32	5.3	3.1	8
M20*1,5	35	5.3	2.8	8
M22*1,5	38	5.3	3.1	10
M24*1,5	42	5.3	3.1	10
M25*1,5	42	5.3	3.1	10
M27*1,5	45	5.3	3.1	10
M30*1,5	48	5.3	3.1	10
M33*1,5	52	6.3	3.6	10
M35*1,5	52	6.3	3.6	10
M36*1,5	55	6.3	3.6	10
M39*1,5	58	6.3	3.6	10
M40*1,5	58	6.3	3.6	10
M42*1,5	62	6.3	3.6	10
M45*1,5	68	6.3	3.6	10
M48*1,5	72	8.3	4.2	12
M50*1,5	72	8.3	4.2	12
M52*1,5	78	8.3	4.2	12
M55*2	78	8.3	4.2	12
M60*2	90	8.3	4.2	12
M64*2	95	8.3	4.2	12
M65*2	95	8.3	4.2	12
M68*2	100	10.3	4.7	12
M72*2	105	10.3	4.7	15
M75*2	105	10.3	4.7	15
M80*2	115	10.3	4.7	15
M85*2	120	10.3	4.7	15
M90*2	125	12.4	5.7	18
M95*2	130	12.4	5.7	18
M100*2	135	12.4	5.7	18
M105*2	140	12.4	5.7	18
M110*2	150	14.4	6.7	18
M115*2	155	14.4	6.7	22
M120*2	160	14.4	6.7	22
M125*2	165	14.4	6.7	22
M130*2	170	14.4	6.7	22
M140*2	180	14.4	6.7	26
M150*2	200	16.4	7.9	26
M160*3	210	16.4	7.9	26
M170*3	220	16.4	7.9	26
M180*3	230	16.4	7.9	30
M190*3	240	16.4	7.9	30
M200*3	250	16.4	7.9	30
